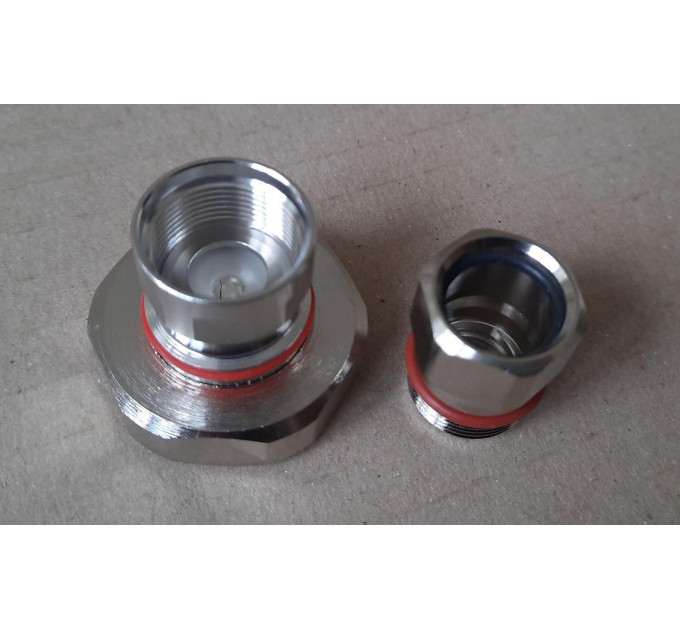

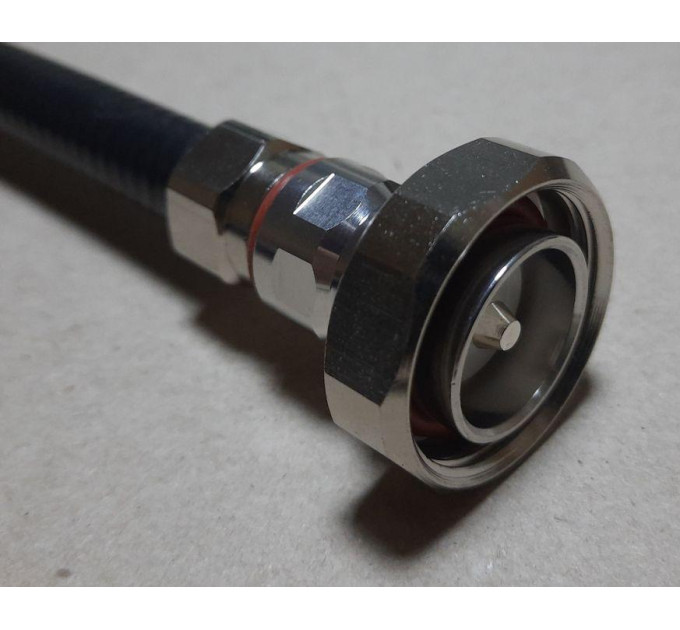

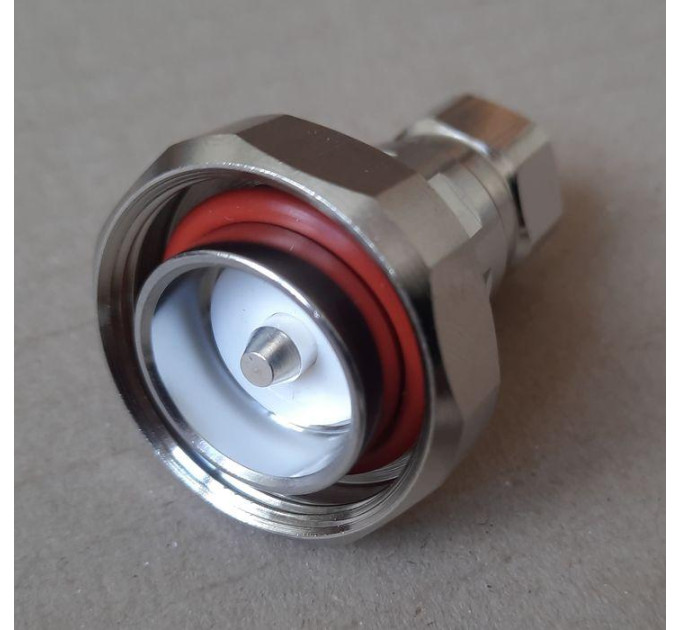

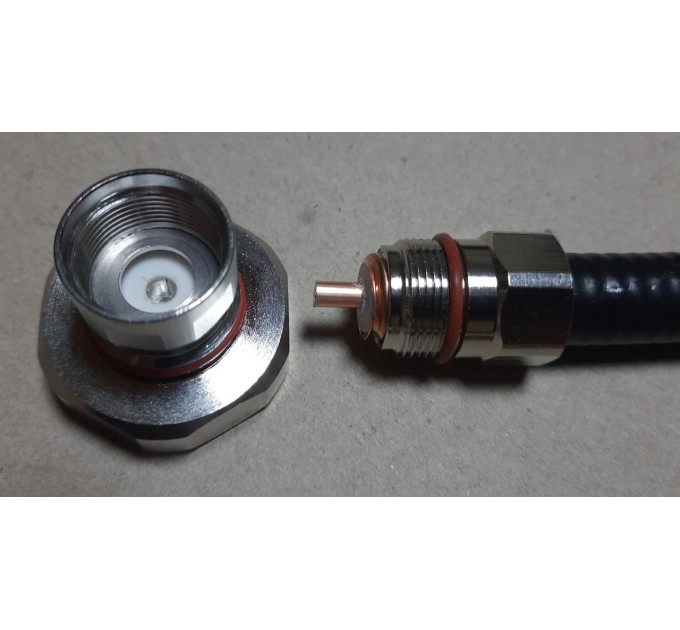

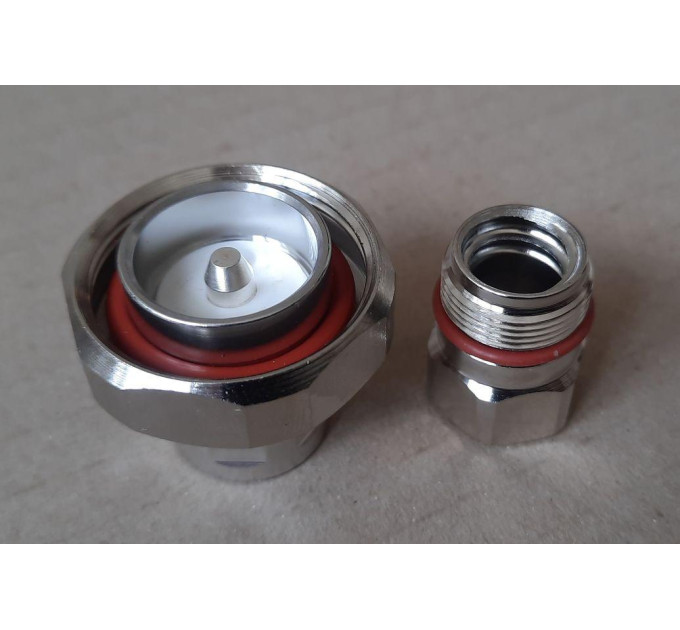

Разъем 7-16(штекер) male для фидера 1/2" superflexible

Разъем 7-16 (штекер) male для фидера 1/2" superflexible купить

Разъем 7-16 (штекер) предназначен для подключения коаксиального супергибкого фидера 1/2" superflexible. Он обеспечивает надежное и качественное соединение в радиочастотных системах, гарантирует стабильность сигнала и долговременную эксплуатацию благодаря высоким техническим и механическим характеристикам.

Основные характеристики

• Совместимость с кабелями: HCAНY-50-9 Xixia, HCAНY-50-9 Hengxin, RFS SCF 12-50, Draka RFF 1/2″-50, Leoni LA Flexline 1/2 "S", Kingsignal HCAHY-50-9
• Материалы и покрытия: центральный контакт выполнен из латуни с серебряным покрытием, изолятор изготовлен из полимера TPX, корпус и внешний контакт – латунь с трехслойным покрытием, уплотнитель – силиконовый, гайка – латунь с никелевым покрытием
• Электрические характеристики: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 11 ГГц, коэффициент стоячей волны (КСВ) не более 1.08 в диапазоне 800-2200 МГц, внесённые потери не превышают 0.1 дБ при 2200 МГц
• Сопротивления: сопротивление изоляции более 5000 МОм, сопротивление центрального контакта не более 1.00 мОм, сопротивление внешнего контакта – до 0.25 мОм
• Выдерживает напряжение: диэлектрическое напряжение до 2500 В переменного тока
• Интермодуляционные потери: 3-го порядка PIM3 не превышают -155 дБc
• Механическая надежность: выдерживает не менее 500 циклов монтажа, проходит испытания по стандартам MIL-STD-202 (метод 213 для механической стойкости и метод 204 для вибрации)
• Температурный режим: от -50°C до +85°C
• Защита: соответствует стандарту RoHS и имеет степень защиты IP68
• Размеры для зачистки: адаптирован под супергибкий фидер 1/2"

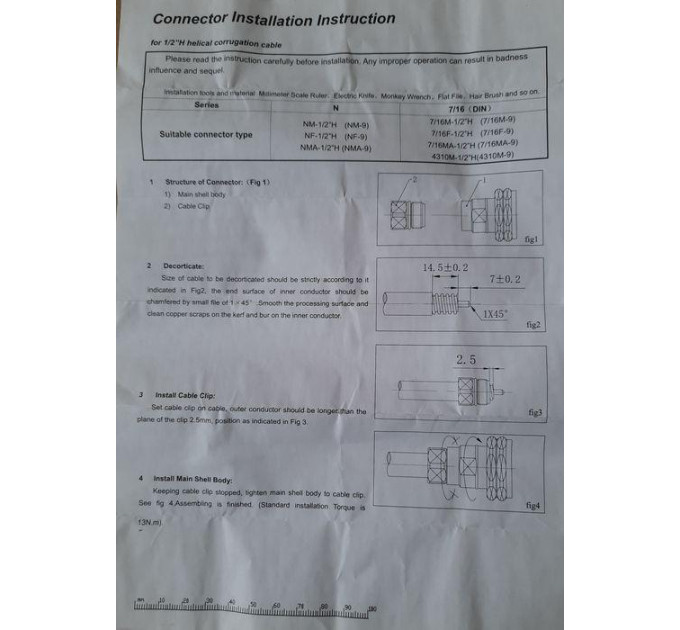

• Рекомендации по монтажу: момент затяжки не должен превышать 13 Н·м, при этом нижняя часть разъема должна быть неподвижной, а вращение осуществляется только верхней частью

Разъем 7-16 (штекер) male для фидера 1/2" superflexible – преимущества

Этот разъем отличается высокой надежностью и долговечностью благодаря применению качественных материалов и усиленному трехслойному покрытию. Его конструкция обеспечивает стабильное волновое сопротивление и минимальные потери сигнала в широком частотном диапазоне до 11 ГГц. Высокие показатели сопротивления изоляции и низкие контактные сопротивления гарантируют эффективную передачу радиочастотных сигналов. Благодаря соответствию военным стандартам и степени защиты IP68 разъем выдерживает сложные условия эксплуатации, включая вибрации и механические нагрузки. Простота монтажа и точная регулировка момента затяжки обеспечивают надежность соединения без повреждений фидера.

Применение

Разъем 7-16 (штекер) male идеально подходит для использования в профессиональных радиочастотных системах, в частности в сетях мобильной связи, радиовещания, радиомониторинга и других телекоммуникационных инсталляциях. Его применяют для подключения супергибких коаксиальных кабелей 1/2" в местах, где требуются надежные, долговечные и устойчивые к воздействию окружающей среды соединения.

Этот разъем обеспечит высококачественное
