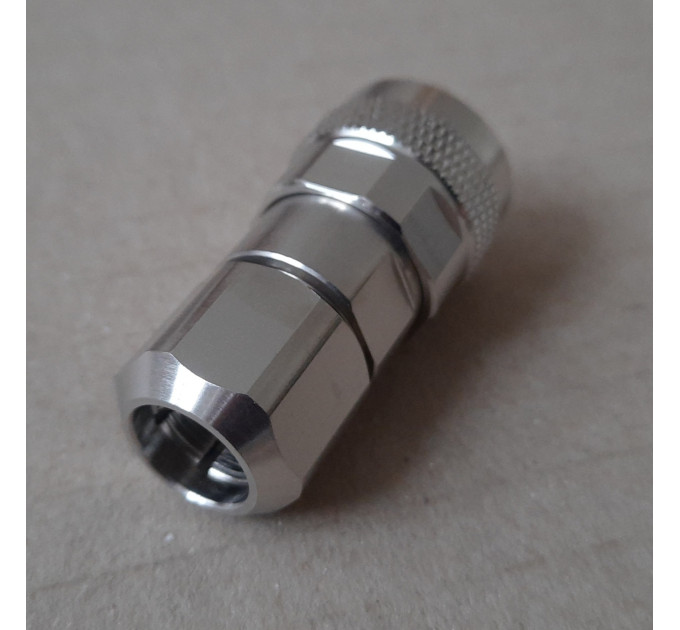

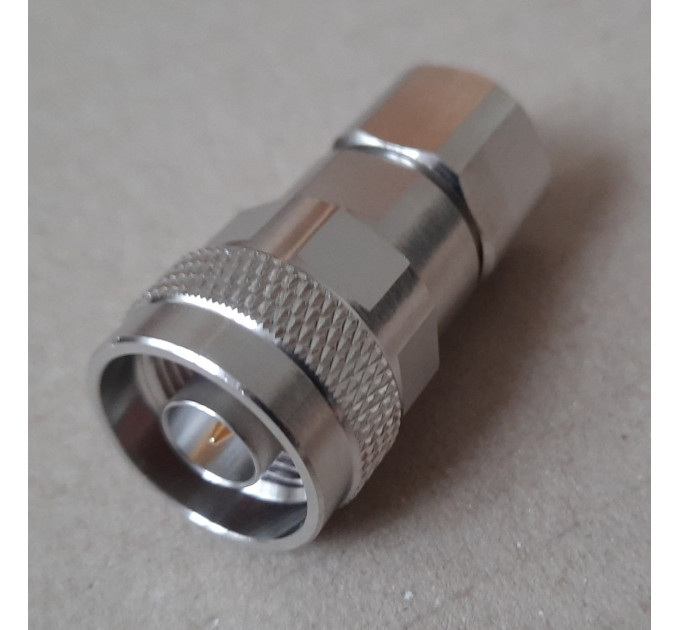

Разъем N(штекер) male для KSR400, LMR400, RG8, без пайки

Разъем N(штекер) male для KSR400, LMR400, RG8, без пайки купить

Разъем N (штекер) male для коаксиальных кабелей типов KSR400, LMR400, RG8 и других – это надежный беспаечный коннектор полевого монтажа, который обеспечивает быстрое и удобное подключение без использования пайки или обжима. Он предназначен для кабелей с цельной центральной жилой и обеспечивает надежный контакт благодаря инновационной конструкции. Этот разъем идеально подходит для применений, где важны качество сигнала и простота монтажа.

Основные характеристики

• Тип кабеля: KSR400, KSR400L, KSR400UF, RG8, TZC 500 32, LMR400, MRC400, WBC400, SLL-400, HCAFBY-50-7, RG8 CCA, RTK-400
• Монтаж: без пайки и обжима центральной жилы
• Материалы: центральный контакт из латуни с позолотой, корпус и внешний контакт – латунь с никелированием, изолятор – PTFE (тефлон), уплотнитель – силикон, гайка – латунь с никелированием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон DC–6 ГГц
• Коэффициент стоячей волны (КСВ): ≤1.15 на 300–2200 МГц, ≤1.20 на 2200–2700 МГц
• Потери вставления (IL): ≤0.15 дБ на 300–2200 МГц, ≤0.20 дБ на 2200–2700 МГц
• Сопротивление изоляции: ≥5000 MΩ
• Сопротивление центрального контакта: ≤1.00 mΩ
• Сопротивление внешнего контакта: ≤0.25 mΩ
• Испытательное напряжение диэлектрика: 2000 В переменного тока
• Механическая износостойкость: ≥500 циклов монтажа
• Тестирование: ударные, вибрационные нагрузки, устойчивость к солевому туману, температурный диапазон от -45°C до +85°C
• Соответствие стандартам: RoHS

Разъем N(штекер) male для KSR400, LMR400, RG8, без пайки – преимущества

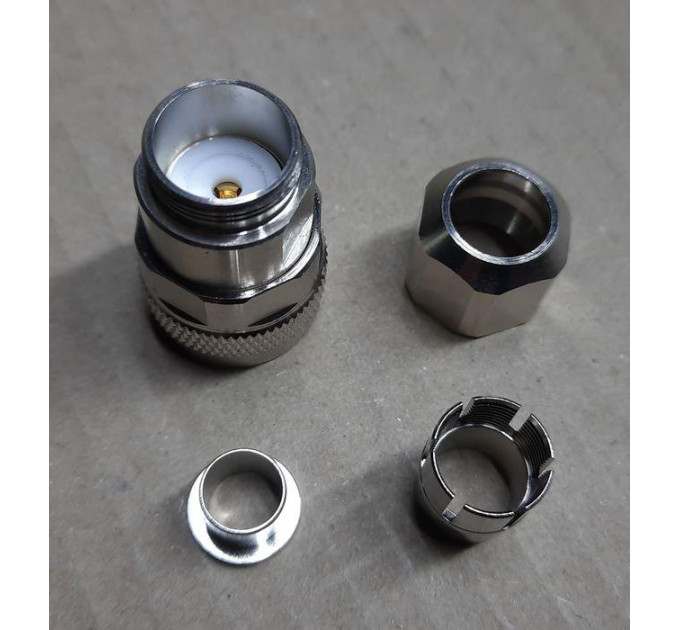

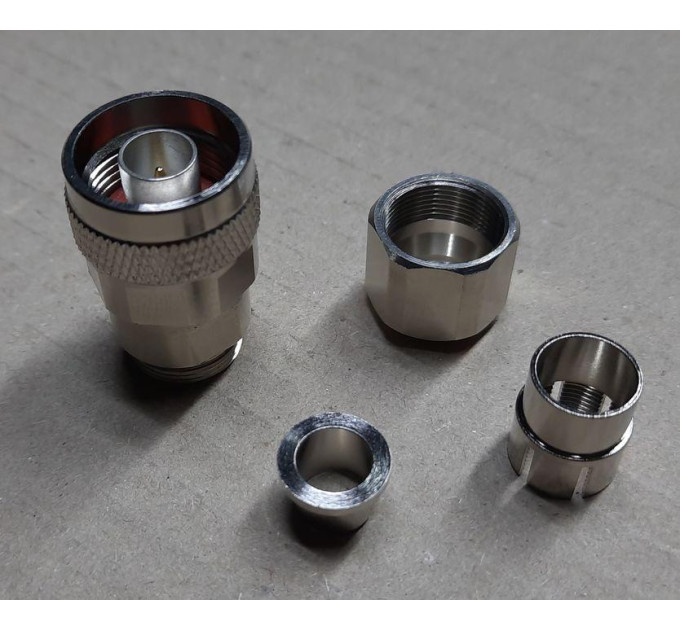

Этот разъем отличается простотой монтажа, так как не требует ни пайки, ни обжима центральной жилы кабеля. Центральный пин уже запрессован в корпус коннектора, а контакт с кабелем обеспечивается подпружиненными ламелями. Для подключения достаточно лишь вставить оголённую центральную жилу в корпус разъема. Оплетка кабеля надежно фиксируется прижимной гайкой, что гарантирует стабильность соединения. Лучшие параметры КСВ обеспечиваются при использовании кабелей с наружной изоляцией из полиэтилена, поскольку жесткая оболочка способствует лучшей фиксации. Кабели с ПВХ или полиуретановой оболочкой рекомендуется использовать только в случаях отсутствия изгибов в зоне подключения коннектора.

Применение

Разъем предназначен для подключения коаксиальных кабелей в системах радиосвязи, телекоммуникациях, сетевом оборудовании и других устройствах, где требуется качественная передача сигнала на частотах до 6 ГГц. Его используют в полевых условиях, а благодаря высокой механической стойкости и защите от воздействия окружающей среды он подходит для эксплуатации в различных климатических условиях. Надежность и долговечность конструкции обеспечивают стабильную работу даже при интенсивной эксплуатации.

Разъем N(штекер) male для KSR400, LMR400, RG8 без пайки – это оптимальное решение для быстрого, удобного и надежного подключения коаксиального кабеля с гарантированным качеством сигнала и долговечностью в эксплуатации.
