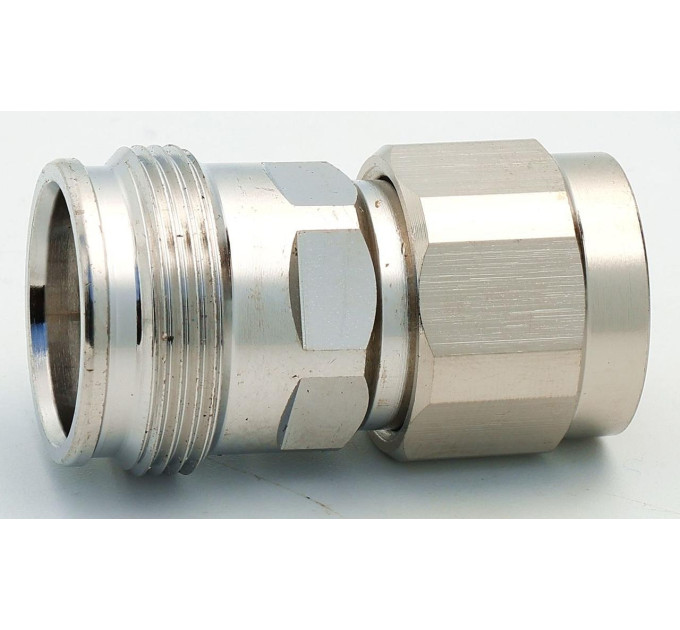

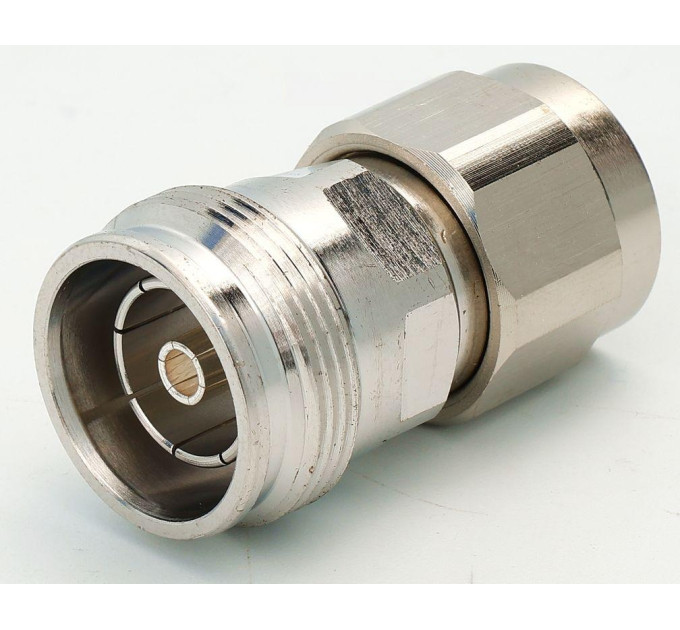

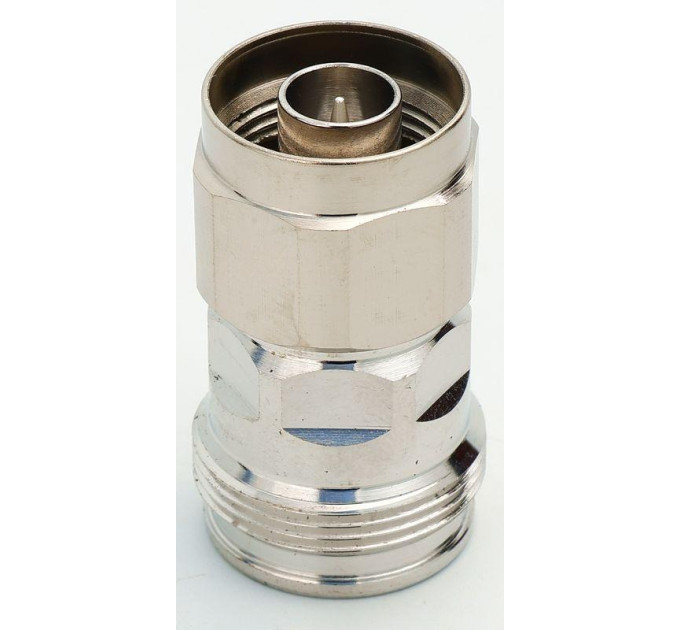

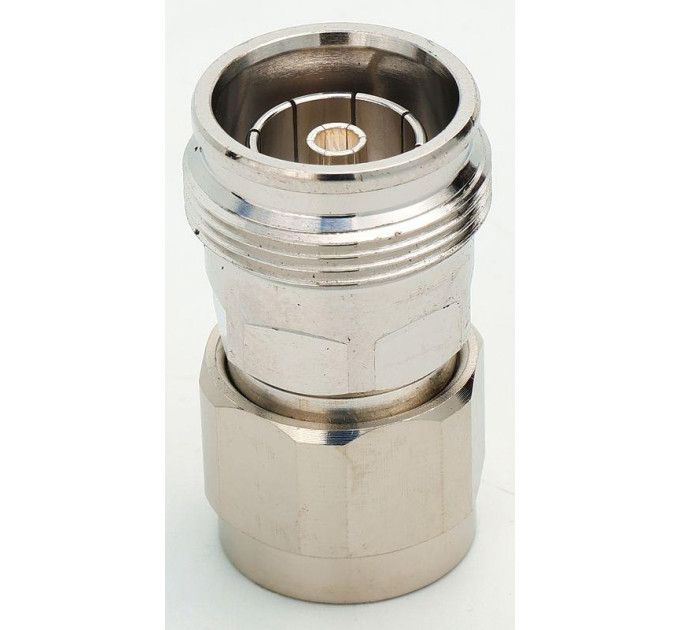

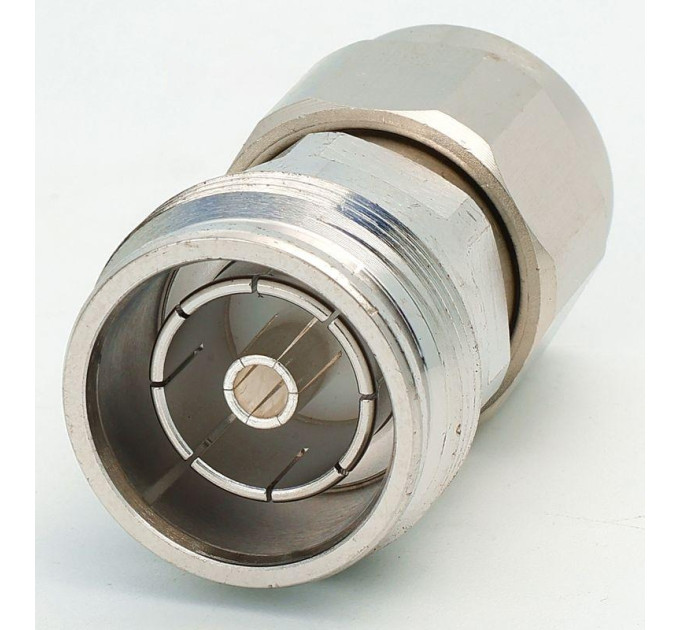

Адаптер переходник N(штекер) male - 4.3-10(гнездо) female

Купить радиочастотный адаптер 4.3-10 Male – N Female

Радиочастотный адаптер предназначен для подключения оборудования с разъёмами 4.3-10 Male и N Female. Используется в системах мобильной связи, телекоммуникационном оборудовании, антеннах, репитерах и RF-трактах с волновым сопротивлением 50 Ом.

Конструкция и материалы

Адаптер изготовлен из качественных материалов, обеспечивающих стабильную передачу сигнала, высокую надёжность соединения и устойчивость к внешним воздействиям.

• Центральный контакт: латунь с серебряным покрытием
• Изолятор: PTFE (тефлон)
• Корпус и наружный контакт: латунь с покрытием Trimetal Plating
• Уплотнительные кольца: силикон
• Гайки: латунь с никелированным покрытием

Электрические характеристики

• Волновое сопротивление: 50 Ом
• Сопротивление изоляции: ≥5000 MΩ
• Сопротивление центрального контакта: ≤1.0 mΩ
• Сопротивление наружного контакта: ≤0.6 mΩ для стороны 4.3-10 и ≤0.25 mΩ для стороны N
• Испытательное напряжение: 2000V rms (AC)

Вносимые потери (Insertion Loss)

• 690–960 МГц — ≤0.1 дБ
• 1700–2700 МГц — ≤0.15 дБ
• 2700–3000 МГц — ≤0.2 дБ
• 3000–5000 МГц — ≤0.25 дБ

КСВ (VSWR)

• 690–960 МГц — ≤1.1
• 1700–2700 МГц — ≤1.15
• 2700–3000 МГц — ≤1.2
• 3000–5000 МГц — ≤1.25

Интермодуляционные характеристики

PIM 3-го порядка: ≤ -160 dBc @ 1800 МГц

Механические характеристики

• Ресурс соединений: не менее 500 циклов
• Ударопрочность: соответствует стандарту IEC 60068-2-27 / GB/T 2423.5
• Вибрационная устойчивость: соответствует стандарту IEC 60068-2-6 / GB/T 2423.10
• Рабочий температурный диапазон: от -45°C до +85°C
• Соответствие стандарту: RoHS
