Разъем N(гнездо) female для фидера 1/2" superflexible

Разъем N (гнездо) female для фидера 1/2" superflexible купить

Разъем типа N (гнездо) предназначен для коаксиального фидера 1/2" из серии superflexible. Этот коннектор отличается высоким качеством исполнения и надежностью, что обеспечивает стабильное соединение в различных радиочастотных системах. Благодаря своим характеристикам, разъем идеально подходит для использования с супергибкими кабелями, обеспечивая минимальные потери сигнала и отличную электрическую изоляцию.

Основные характеристики

• Тип коннектора: N-тип (гнездо), female для фидера 1/2" superflexible
• Совместимость с кабелями: HCAНY-50-9 Xixia, HCAНY-50-9 Hengxin, RFS SCF 12-50, Draka RFF 1/2″-50, Leoni LA Flexline 1/2 "S", Kingsignal HCAHY-50-9
• Материалы и покрытие: центральный контакт изготовлен из латуни с серебряным покрытием; изолятор – полимер TPX; корпус и внешний контакт – латунь с трёхметаллическим покрытием; уплотнитель – силиконовый; гайка – латунь с никелевым покрытием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 11 ГГц, коэффициент стоячей волны (КСВ) ≤1.08 при 800-2200 МГц, внесённые потери не превышают 0.10 дБ в диапазоне DC-2200 МГц
• Сопротивление: изоляции ≥5000 МОм, центрального контакта ≤1.00 мОм, внешнего контакта ≤0.25 мОм
• Выдерживает напряжение: 2500 В rms (AC)
• Интермодуляция 3-го порядка (PIM3): ≤-155 dBc
• Механическая надёжность: не менее 500 циклов монтажа, испытания согласно стандарту MIL-STD-202 (метод 213, условие D), а также вибрационные испытания по MIL-STD-202 (метод 204, условие A)
• Температурный диапазон: от -50°C до +85°C
• Степень защиты: IP68

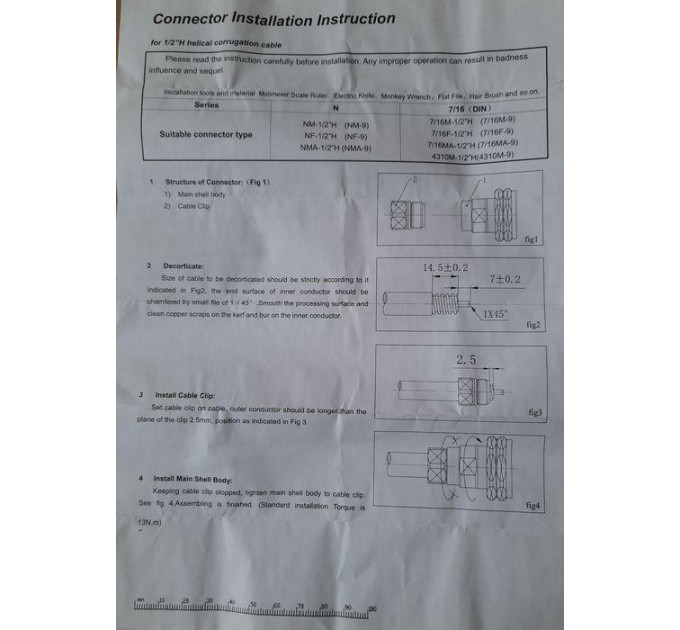

• Рекомендуемый момент затяжки: не более 13 Н*м с фиксацией нижней части коннектора и вращением исключительно верхней части

Разъем N (гнездо) female для фидера 1/2" superflexible – преимущества

Этот разъем выделяется высокой механической прочностью и стабильностью электрических параметров, что гарантирует надежное соединение даже при длительном использовании. Использование качественных материалов и специализированных полимеров обеспечивает долговечность, высокую устойчивость к вибрациям и температурным колебаниям. Благодаря герметичности класса IP68 разъем сохраняет свои характеристики даже в условиях повышенной влажности и пыли. Обеспеченный низкими потерями сигнала и минимальным уровнем интермодуляционных искажений, этот коннектор идеально подходит для современных высокочастотных систем связи.

Применение

Разъем типа N (гнездо) для фидера 1/2" superflexible широко используется в телекоммуникационных сетях, радиостанциях, антенно-фидерных системах, а также в любых устройствах, где требуется надежное и стабильное подключение коаксиальных кабелей высокой гибкости. Его часто применяют при монтаже и обслуживании радиочастотного оборудования, где важны электрические характеристики и долговечность эксплуатации в сложных условиях.

Выбирая этот разъем, вы получаете качественный и надежный компонент, который обеспечит бесперебойную работу вашего оборудования и долговременное сохранение его технических характеристик.
