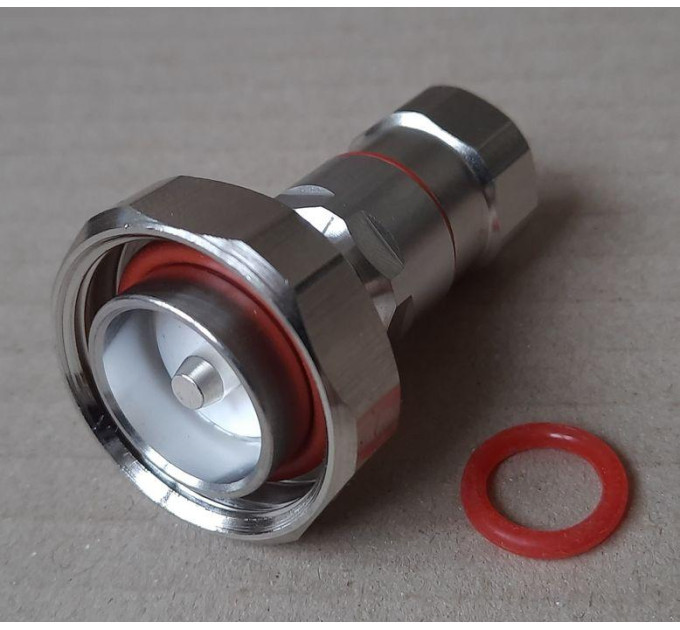

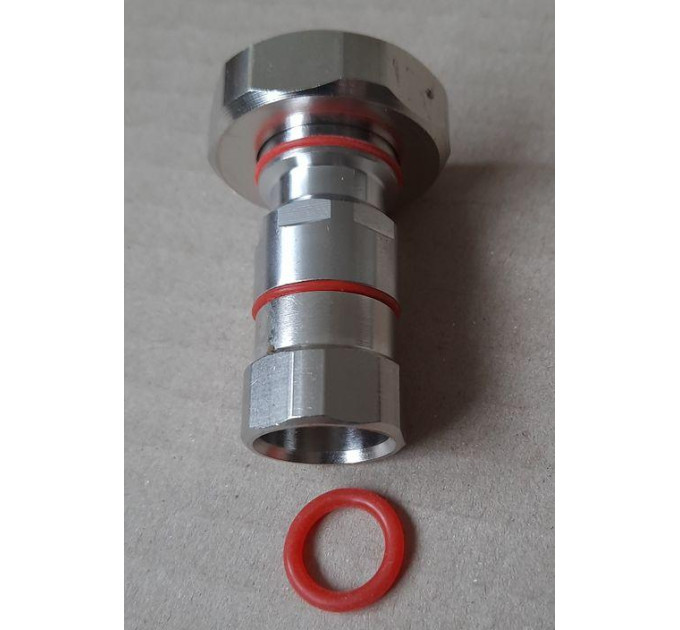

Разъем 7-16 (штекер) male для фидера 1/2

Разъем 7-16 (штекер) male для фидера 1/2" купить

Разъем 7-16 (штекер) male предназначен для подключения коаксиальных кабелей фидера диаметром 1/2". Он обеспечивает надежное и стабильное соединение с минимальными потерями сигнала. Этот коннектор совместим с разными типами кабелей, среди которых HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z и другие, что делает его универсальным выбором для телекоммуникационных систем.

Основные характеристики

• Совместимость: подходит для коаксиальных фидеров типа 1/2" и кабелей HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2″-50, Eupen 5128, 10D-SFCR, HFC-1/2"
• Материалы и покрытие: центральный контакт изготовлен из латуни с серебряным покрытием; изолятор выполнен из полимеров PTFE/TPX; корпус и внешний контакт — латунь с трёхметаллическим покрытием; уплотнитель — силикон; гайка — латунь с никелированным покрытием
• Электрические параметры: волновое сопротивление составляет 50 Ом; рабочий частотный диапазон от постоянного тока до 7,5 ГГц; коэффициент стоячей волны (КСВ) не превышает 1.08 в диапазоне 800-2200 МГц; потери вставки не более 0,05 дБ на 2200 МГц; сопротивление изоляции ≥ 10 000 МОм
• Механические характеристики: коннектор выдерживает не менее 500 циклов монтажа; прошёл испытания на механическую стойкость и вибрации по стандартам MIL-STD-202; рабочий температурный диапазон от -50°C до +85°C; степень защиты по стандарту IP68

Разъем 7-16 (штекер) male для фидера 1/2" – преимущества

Этот коннектор отличается высокой надёжностью благодаря использованию качественных материалов, обеспечивающих устойчивость к коррозии и износу. Применение трёхметаллического покрытия и силиконового уплотнителя гарантирует длительную эксплуатацию даже в сложных условиях. Низкая величина вносимых потерь и высокая электрическая изоляция поддерживают стабильность сигнала. Коннектор имеет сертификаты соответствия RoHS и проходит строгие испытания на механическую прочность и вибрации, что обеспечивает надёжность соединения. Удобство монтажа достигается за счёт использования рожковых ключей размеров 17 и 19,5 мм, при этом рекомендуется применять разводной ключ для нестандартного размера гайки.

Применение

Разъем 7-16 (штекер) male широко применяется в телекоммуникационных сетях, системах радиосвязи, базовых станциях мобильной связи и других профессиональных системах передачи данных, где требуется качественное и надежное подключение коаксиальных фидеров 1/2". Его использование гарантирует минимальные потери сигнала и защиту от воздействия внешних факторов, благодаря чему соединение остаётся стабильным даже в сложных эксплуатационных условиях.

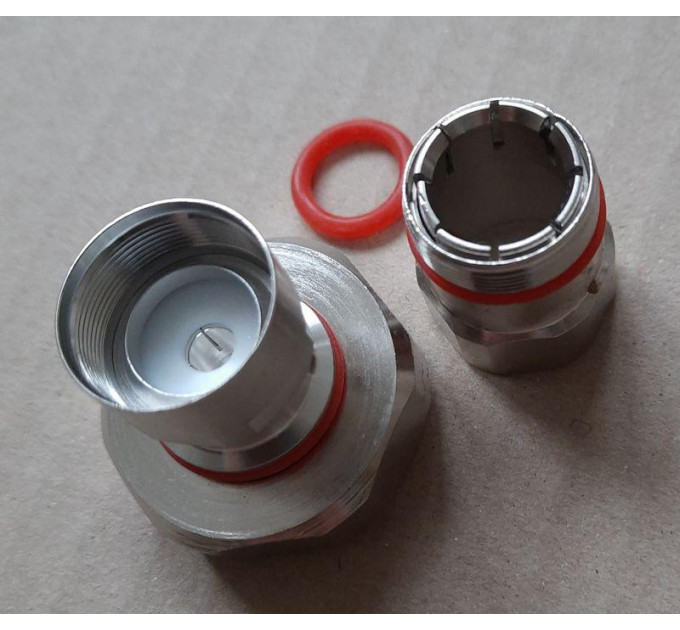

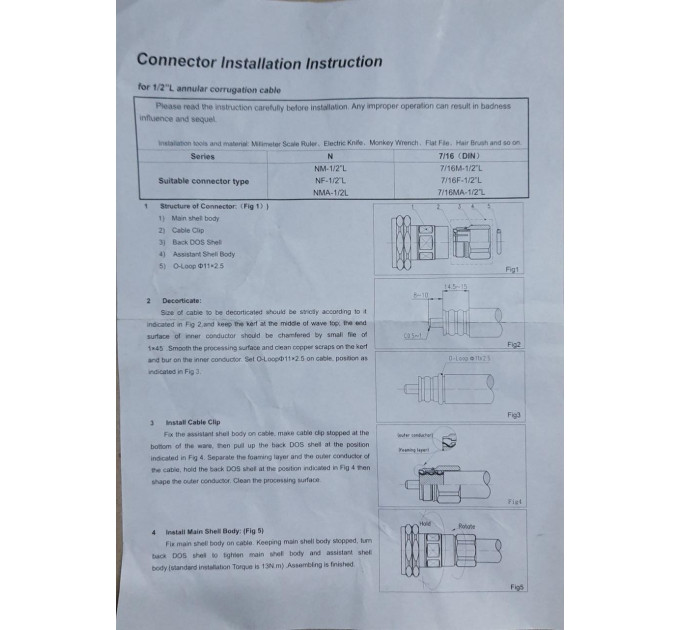

Для правильного монтажа важно соблюдать рекомендации по моменту затяжки коннектора, который не должен превышать 13 Н*м. При установке верхняя часть коннектора должна оставаться неподвижной, а вращение следует выполнять только нижней частью с цанговым зажимом, что предотвращает попадание металлических фрагментов в пинодиэлектрик фидера и обеспечивает долговечность соединения.
