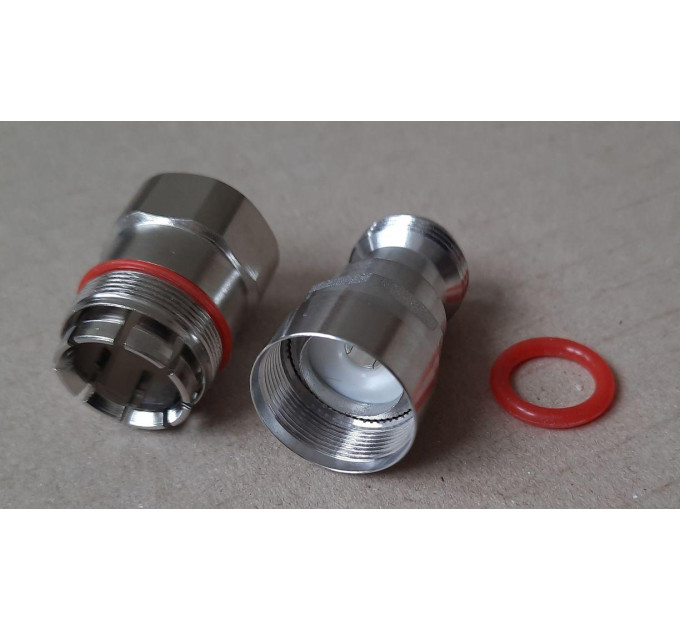

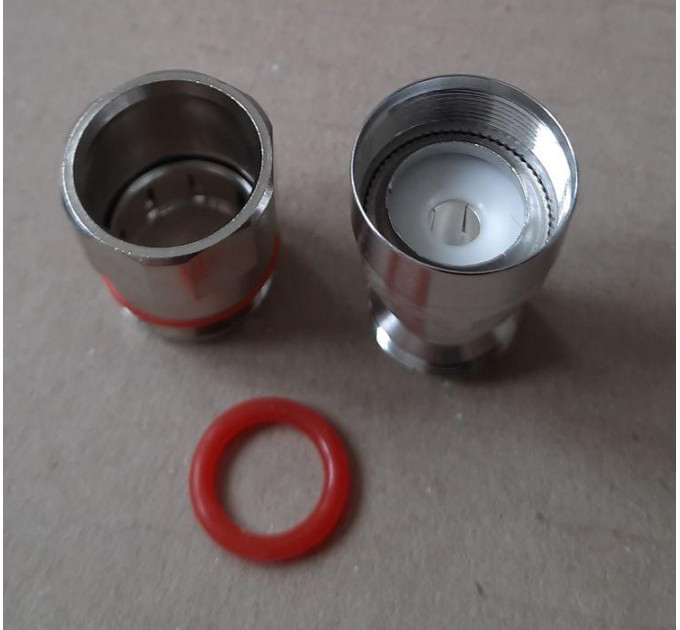

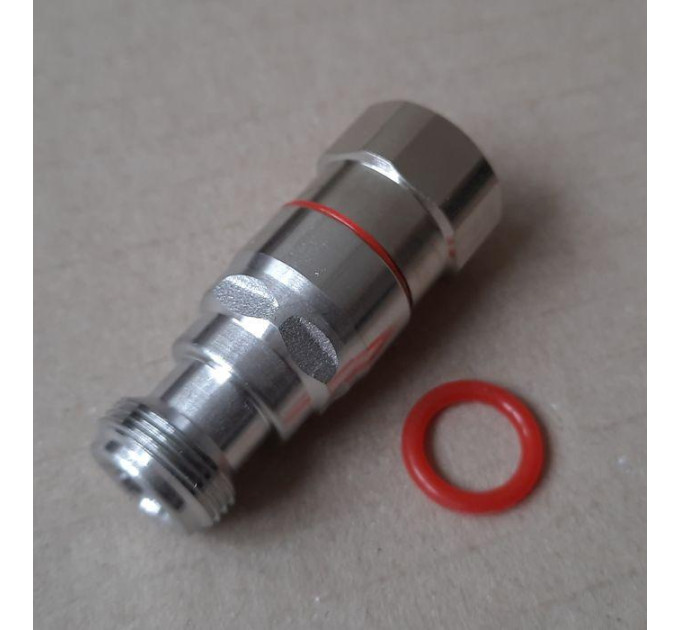

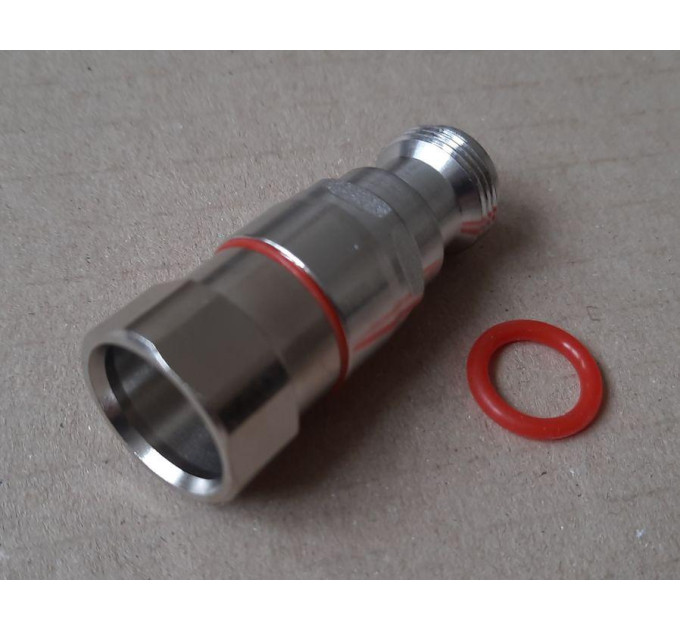

Разъем N(гнездо) female для фидера 1/2

Разъём N(гнездо) female для фидера 1/2" купить

Разъём N-типа (гнездо) предназначен для подключения коаксиальных фидеров диаметром 1/2". Он обеспечивает надёжное и стабильное соединение, совместим с широким спектром кабелей, используемых в высокочастотных радиочастотных системах.

Основные характеристики

• Тип разъёма: N-тип, гнездо (female) для фидера 1/2"
• Совместимые кабели: HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2″-50, Eupen 5128, 10D-SFCR, HFC-1/2″
• Материалы: центральный контакт из латуни с серебряным покрытием, изолятор изготовлен из полимера TPX, корпус и внешний контакт латунные с трёхметаллическим покрытием, уплотнитель – силиконовый, гайка латунная с никелевым покрытием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от DC до 11 ГГц, коэффициент стоячей волны (КСВ) ≤1.08 в диапазоне 800-2200 МГц, внесённые потери не превышают 0.10 дБ в диапазоне DC-2200 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление центрального контакта: не более 1.00 мОм, внешнего контакта – до 0.25 мОм
• Напряжение выдержки изоляции: 2500 В переменного тока (rms)
• Интермодуляция 3-го порядка (PIM3): не хуже -155 дБ
• Механическая долговечность: минимум 500 циклов монтажа, подтверждённая испытаниями по стандарту MIL-STD-202
• Вибрационная стойкость: соответствует требованиям MIL-STD-202, метод 204, условие A
• Температурный диапазон эксплуатации: от -50°C до +85°C
• Степень защиты: IP68
• Вес: 34 грамма

Разъём N(гнездо) female для фидера 1/2" – преимущества

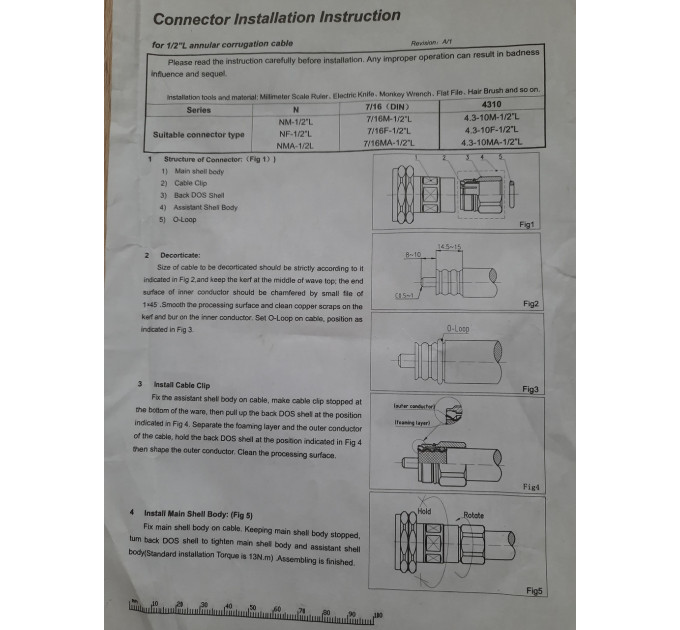

Этот разъём отличается высокой надёжностью и долговечностью благодаря использованию качественных материалов – латуни с покрытием серебром и никелем, а также прочного полимерного изолятора TPX. Высокие электрические характеристики позволяют обеспечить стабильное соединение с низкими потерями сигнала и минимальными помехами. Благодаря соответствию строгим военным стандартам (MIL-STD-202) и степени защиты IP68, разъём идеально подходит для работы в экстремальных условиях, сохраняя свои технические свойства даже при вибрациях и значительных температурных колебаниях. Особое внимание уделено механике монтажа: момент затяжки не должен превышать 13 Н*м, а при установке следует фиксировать верхнюю часть разъёма, чтобы избежать попадания металлических частиц на пинодиэлектрик фидера, что обеспечивает долгосрочную бесперебойную работу.

Применение

Разъём N-типа (гнездо) используется в системах радиосвязи, телекоммуникациях, а также в сетях передачи данных, где необходимы надёжные высокочастотные соединения. Он подходит для подключения коаксиальных кабелей 1/2" в базовых станциях, антенных системах, радиомодемах и другом профессиональном оборудовании, работающем в широком частотном диапазоне до 11 ГГц. Благодаря высокой механической стойкости и защите от влаги, этот разъём эффективно
