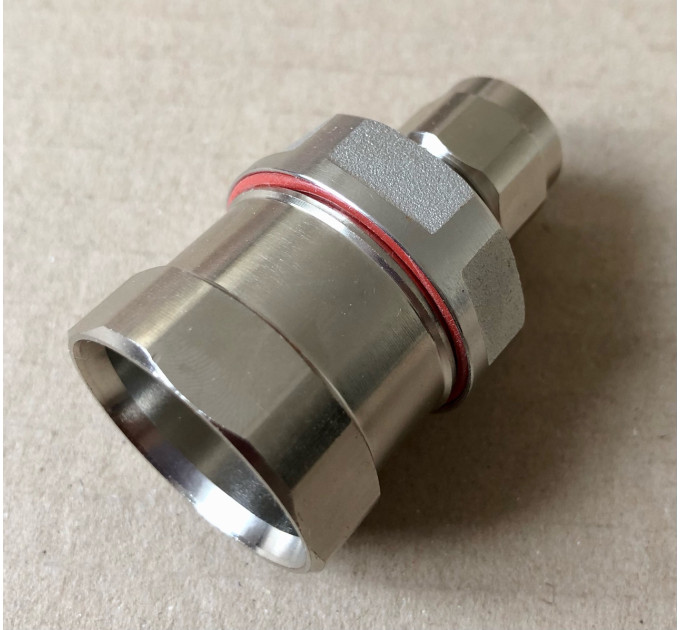

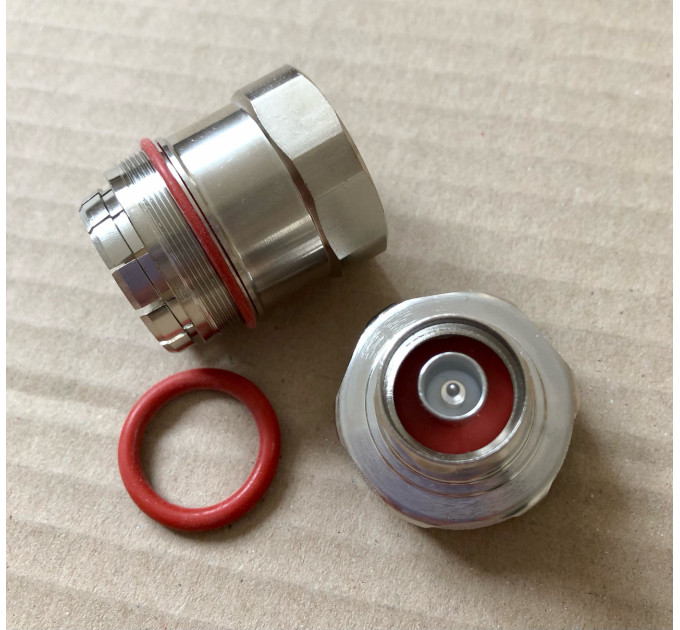

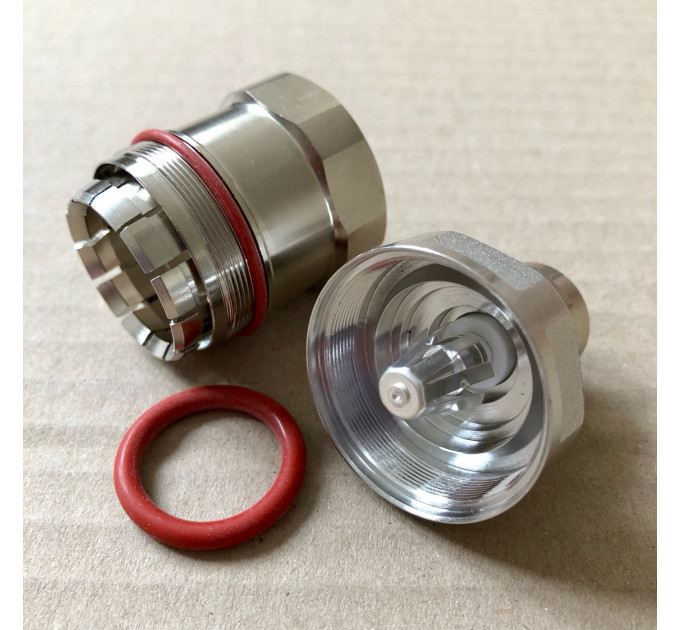

Разъем N (штекер) male для фидера 7/8

Разъём N (штекер) male для фидера 7/8" купить

Разъём N (штекер) male для фидера 7/8" – это надёжный и качественный компонент, который обеспечивает стабильное соединение для коаксиальных кабелей в системах передачи сигналов. Он совместим с различными типами кабелей и выполнен из высококачественных материалов, что гарантирует длительный срок эксплуатации даже в условиях повышенных нагрузок.

Основные характеристики

• Совместимость кабелей: подходит для HCTAY-50-22, HCTAY-50-23, RFA 7/8″-50 L, RFX 7/8″-50, LCF 78-50J, Eupen 5228 7/8″-LD, AVA5-50 (с полым центральным проводником, не совместим с AVA5-50FX), RFA 7/8″-50 AL, AL5-50.
• Материалы и покрытие: центральный контакт изготовлен из латуни и покрыт серебром; изолятор выполнен из термостойкого полимера TPX; корпус и внешний контакт – латунь с трёхметаллическим покрытием; уплотнительные кольца – силиконовые; гайка – латунь, никелированная.
• Электрические параметры: волновое сопротивление 50 Ом; рабочий частотный диапазон от постоянного тока до 5 ГГц; коэффициент стоячей волны (КСВ) не превышает 1.10 в диапазоне 690-960 МГц и возрастает до 1.20 при 3000-5000 МГц; потери вставки (IL) минимальны и не превышают 0.25 дБ в верхнем частотном диапазоне.
• Сопротивление и изоляция: сопротивление изоляции более 5000 МОм; сопротивление центрального контакта не более 1.00 мОм; сопротивление внешнего контакта – до 0.25 мОм.
• Испытания и прочность: испытательное напряжение диэлектрика 2000 В переменного тока; интермодуляция 3-го порядка (PIM3) не превышает -160 дБ; разъём выдерживает более 500 монтажных циклов.
• Механические и эксплуатационные условия: механическая стойкость проверена по стандарту MIL-STD-202 (метод 213, условие D); проведены вибрационные испытания по MIL-STD-202, метод 204, условие A; рабочий температурный диапазон от -45°C до +85°C; степень защиты IP68; вес изделия – 99 г.
• Монтаж: момент затяжки не должен превышать 15 Н*м; приведены размеры для зачистки кабеля, обеспечивающие правильную установку и надёжное соединение.

Разъём N (штекер) male для фидера 7/8" – преимущества

Этот разъём отличается высоким качеством материалов и точностью изготовления, что гарантирует стабильность электрических характеристик и долговечность. Использование термостойкого полимерного изолятора TPX обеспечивает надёжную работу в различных температурных режимах. Высокая степень защиты IP68 гарантирует надёжность даже в условиях повышенной влажности или пыли. Кроме того, разъём прошёл строгие механические и вибрационные испытания в соответствии со стандартами MIL-STD, что подтверждает его способность выдерживать интенсивную эксплуатацию. Низкие потери сигнала и минимальный уровень интермодуляции обеспечивают качественный приём и передачу данных.

Применение

Разъём N (штекер) male для фидера 7/8" широко используется в телекоммуникационных системах, радиосвязи, а также в профессиональном оборудовании для передачи высокочастотных сигналов. Он идеально подходит для подключения коаксиальных кабелей в системах базовых станций, антенных системах, а также в оборудовании, где требуется надёжное и стабильное электрическое соединение. Благодаря высоким эксплуатационным характеристикам
