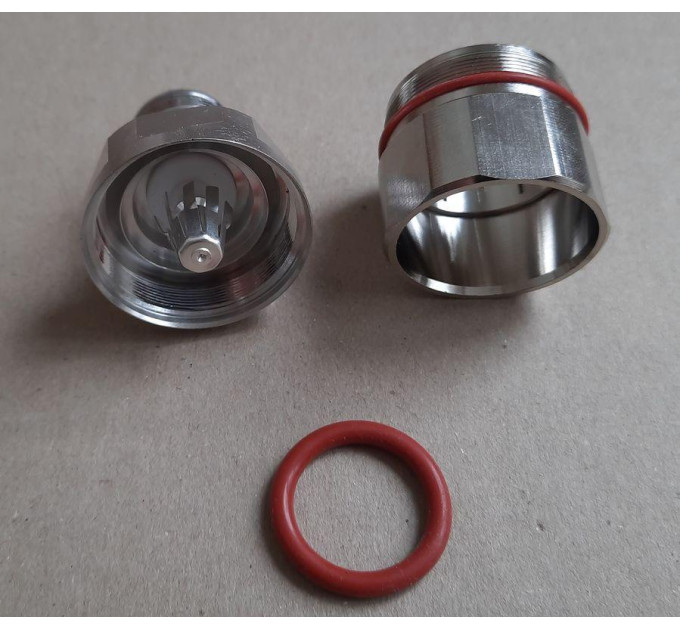

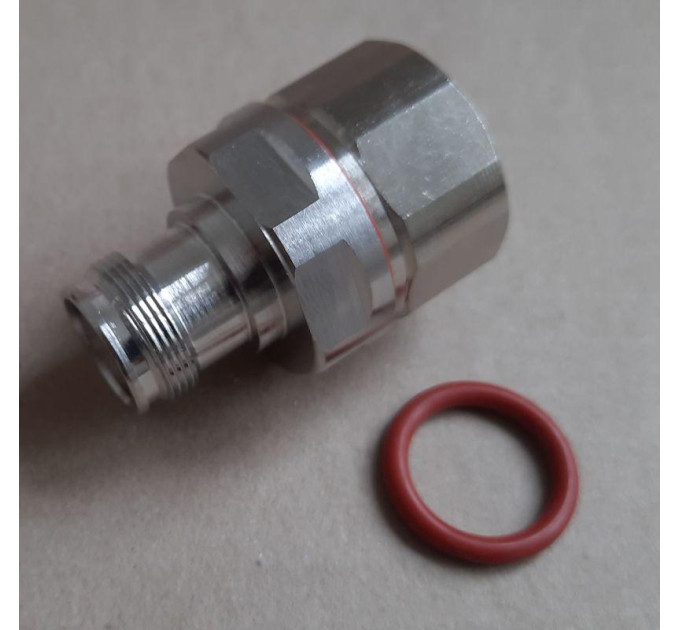

Разъем 4.3-10 female для фидера 7/8

Разъем 4.3-10 female для фидера 7/8" купить

Разъем 4.3-10 female предназначен для использования с кабелями фидерного типа 7/8". Этот высококачественный коннектор обеспечивает надежное электрическое соединение и оптимальные параметры передачи сигнала в широком частотном диапазоне. Соответствует современным стандартам качества и имеет защиту от воздействия внешних факторов.

Основные характеристики

• Совместимость с кабелями: HCTAY-50-22, HCTAY-50-23, RFA 7/8-50 L, RFX 7/8-50, LCF 78-50J, Eupen 5228 7/8-LD, AVA5-50 (с полым центральным проводником, не AVA5-50FX), RFA 7/8-50 AL5-50
• Материалы контактов: центральный контакт изготовлен из оловянной бронзы и покрыт серебром
• Изолятор: выполнен из PTFE белого цвета
• Корпус и внешний контакт: латунь с трёхметаллическим покрытием
• Уплотнительные кольца: силиконовые
• Волновое сопротивление: 50 Ом
• Частотный диапазон: от постоянного тока до 5 ГГц
• Коэффициент стоячей волны (КСВ): не превышает 1.10 при 690-960 МГц, 1.13 при 1700-2700 МГц, 1.15 при 2700-3000 МГц и 1.2 при 3000-5000 МГц
• Потери сигнала (Insertion Loss): до 0.08 дБ в диапазоне 690-960 МГц, до 0.12 дБ на 1700-2700 МГц, до 0.15 дБ на 2700-3000 МГц и до 0.20 дБ в диапазоне 3000-5000 МГц
• Сопротивление изоляции: 5000 МОм и более
• Сопротивление центрального контакта: не более 1.00 мОм
• Сопротивление внешнего контакта: не превышает 0.60 мОм
• Испытательное напряжение диэлектрика: 2000 В переменного тока
• Интермодуляционные потери 3-го порядка (PIM3): не более -160 dBc
• Механическая надежность: выдерживает не менее 500 циклов сборки
• Испытания: соответствует методам MIL-STD-202 (метод 213, условие D для механической стойкости и метод 204, условие A для вибраций)
• Температурный режим работы: от -45 °C до +85 °C
• Степень защиты: IP68
• Вес: 84 грамма
• Рекомендуемый момент затяжки: не превышает 15 Н·м

Разъем 4.3-10 female для фидера 7/8" – преимущества

Этот разъем отличается высоким качеством материалов, что гарантирует долговечность и надежность в работе. Использование оловянной бронзы с серебряным покрытием для центрального контакта обеспечивает стабильный электрический контакт и минимальные потери сигнала. Силиконовые уплотнительные кольца и степень защиты IP68 гарантируют надежную защиту от влаги и пыли, что делает разъем пригодным для эксплуатации в сложных условиях. Соответствие стандартам MIL-STD подтверждает его устойчивость к механическим нагрузкам и вибрациям, а широкий температурный диапазон позволяет использовать устройство в различных климатических условиях. Кроме того, низкий уровень интермодуляционных потерь способствует сохранению качества сигнала даже в сложных радиочастотных системах.

Применение
