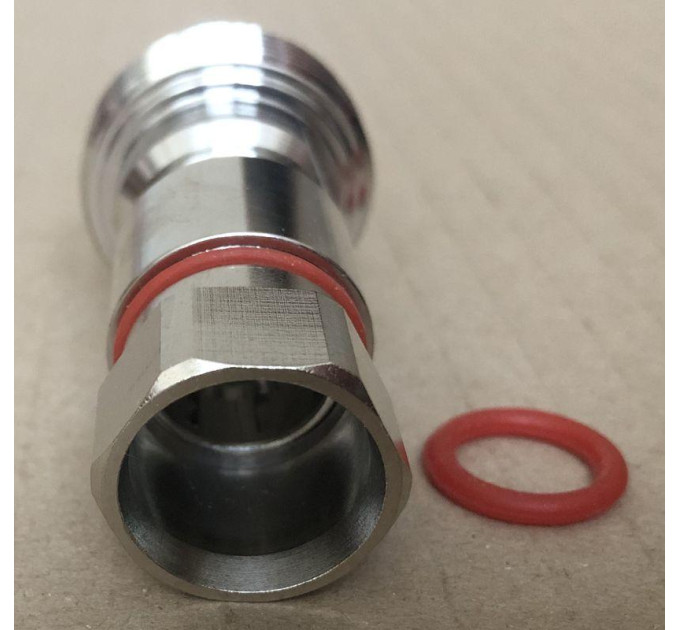

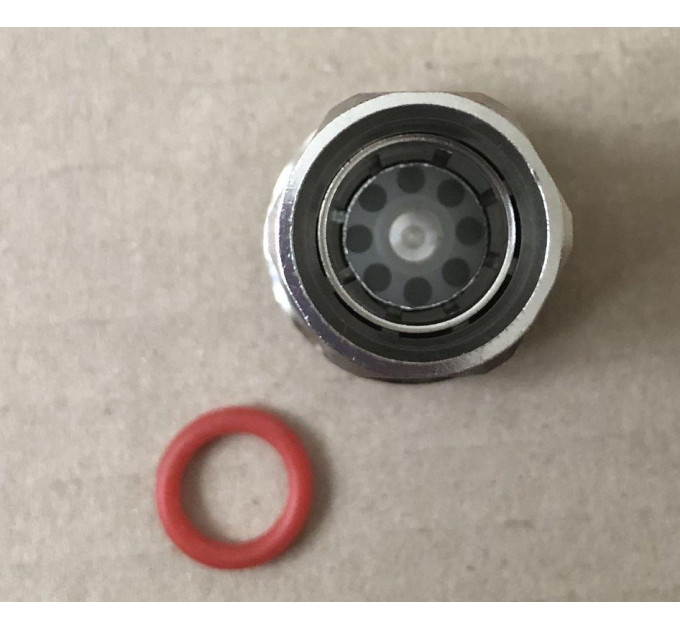

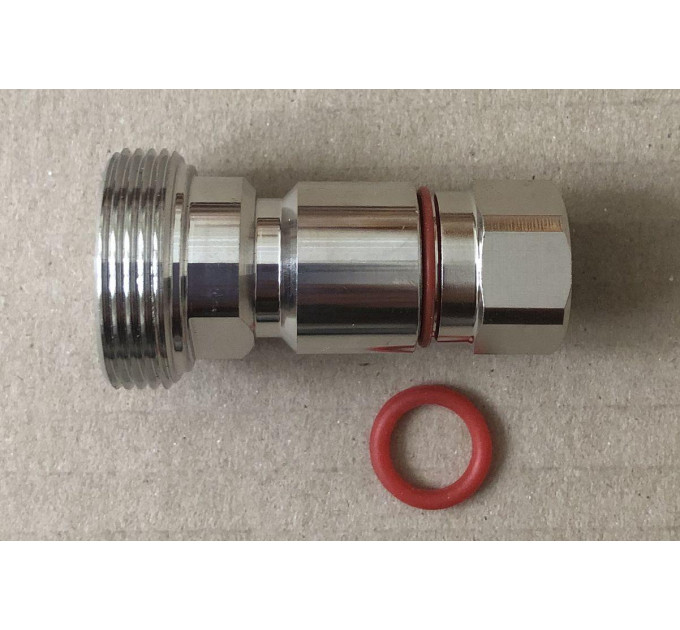

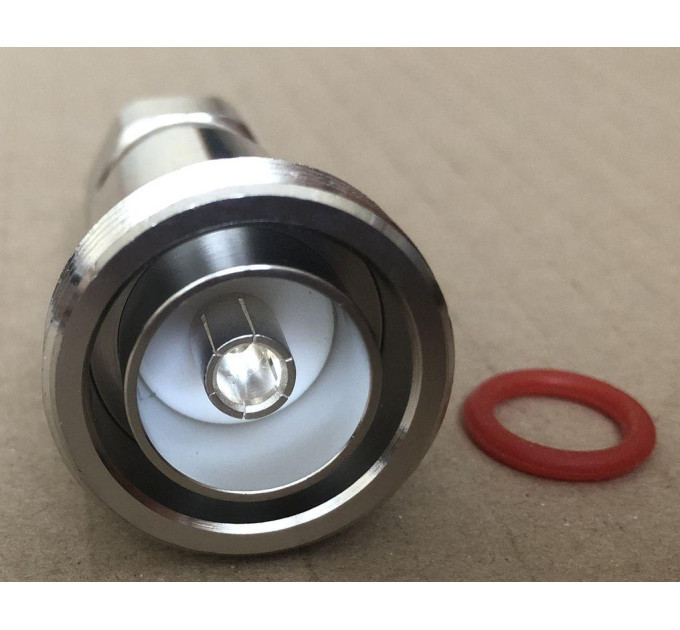

Разъем 7-16(гнездо) female для фидера 1/2

Разъём 7-16 (гнездо) female для фидера 1/2" купить

Разъём 7-16 (гнездо) female для фидера 1/2" от производителя Jiangsu Xixia Communication Technology – это высококачественный коаксиальный разъём, предназначенный для надёжного соединения кабелей типа 1/2". Он идеально подходит для использования в телекоммуникационных системах, где необходима высокая стабильность сигнала и прочность соединения. Этот разъём обеспечивает оптимальное электрическое и механическое соединение, что делает его полезным для профессионалов в сфере связи и радиочастотного оборудования.

Основные характеристики

• Производитель: Jiangsu Xixia Communication Technology
• Тип: 7-16 (DIN), female (гнездо)
• Совместимость с кабелями: HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2″-50, Eupen 5128, 10D-SFCR, HFC-1/2″
• Материал и покрытие: центральный контакт – оловянистая бронза с серебряным покрытием; изолятор – полимер TPX; корпус и внешний контакт – латунь с трёхметаллическим покрытием; уплотнитель – силикон; гайка – латунь с никелевым покрытием
• Электрические характеристики: волновое сопротивление 50 Ом; частотный диапазон DC до 7,5 ГГц; коэффициент стоячей волны ≤1.08 при 2200 МГц; внесённые потери ≤0,05 дБ при 2200 МГц; сопротивление изоляции ≥10 000 МОм; сопротивление центрального контакта ≤0,40 мОм; сопротивление внешнего контакта ≤0,2 мОм; напряжение изоляции 4000 В rms (AC); интермодуляция 3-го порядка PIM3 ≤-155 dBc
• Механические характеристики: не менее 500 циклов монтажа; испытания согласно MIL-STD-202 (метод 213, условие D; метод 204, условие A); рабочий температурный диапазон от -50°C до +85°C
• Степень защиты: IP68
• Размеры для зачистки фидера 1/2" и рекомендации по монтажу: для сборки необходимо использовать гаечные ключи на 19 и 20 мм; момент затяжки гайки не должен превышать 13 Н*м; при затяжке верхняя часть разъёма должна оставаться неподвижной, вращать только нижнюю часть с цанговым зажимом

Разъём 7-16 (гнездо) female для фидера 1/2" – преимущества

Этот разъём предлагает высокую надёжность и стабильность соединения благодаря качественным материалам и точному исполнению. Серебряное покрытие центрального контакта обеспечивает отличную проводимость и минимальные потери сигнала. Показатели КСВ и внесённых потерь свидетельствуют об эффективной работе в широком частотном диапазоне. Высокий уровень защиты IP68 гарантирует стойкость к влаге и пыли, что важно для наружных инсталляций. Механическая прочность подтверждена стандартами MIL-STD, что делает этот разъём долговечным даже в сложных условиях эксплуатации. Практические рекомендации по монтажу помогут избежать повреждений и обеспечат надёжность соединения.

Применение

Разъём 7-16 (гнездо) female для фидера 1/2" широко используется в телекоммуникационных сетях, в частности для подключения коаксиальных кабелей в системах радиосвязи, базовых станциях мобильной связи, передатчиках и приёмниках. Его конструкция и технические параметры позволяют применять этот разъём в профессиональном оборудовании, работающем в условиях повышенной влажности и пыли. Для правильного монтажа следует соблюдать
