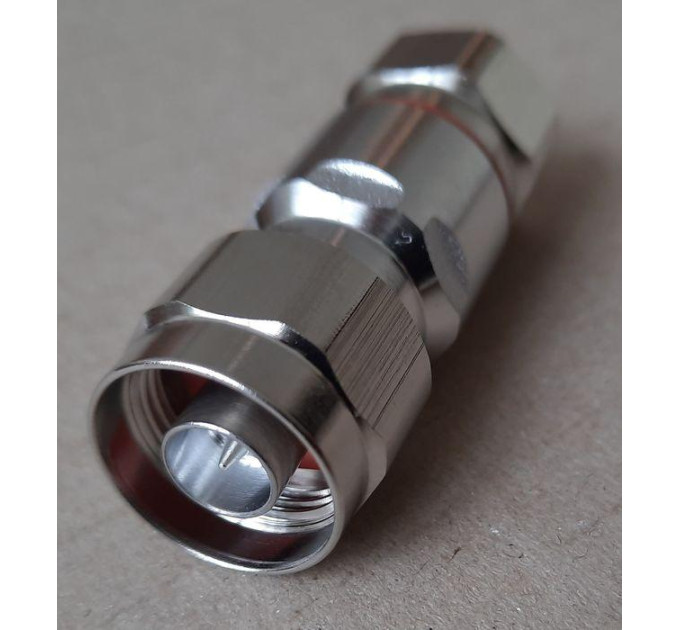

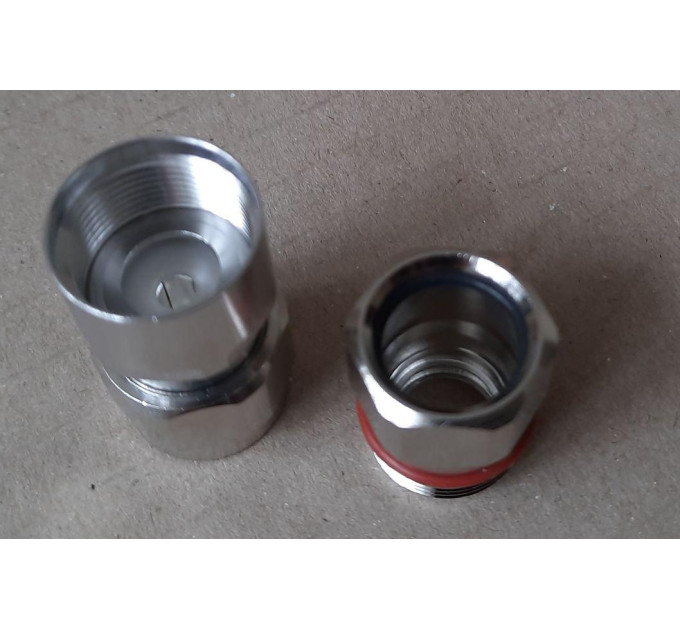

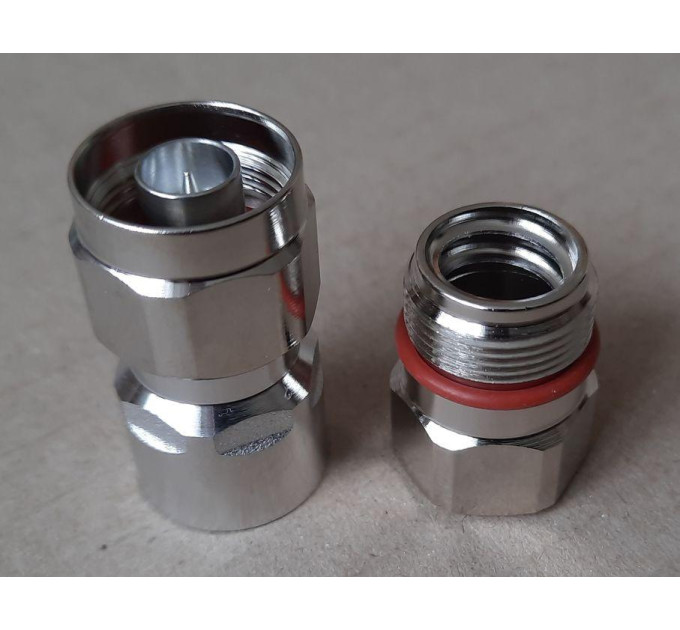

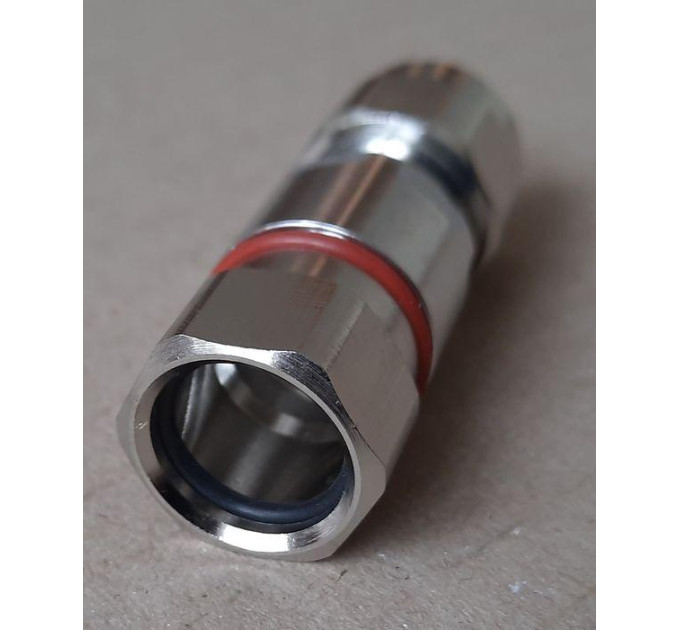

Разъем N(штекер) male для фидера 1/2" superflexible

Разъем N (штекер) male для фидера 1/2" superflexible купить

Разъем N-типа (штекер) предназначен для подключения коаксиальных супергибких фидеров диаметром 1/2" superflexible. Этот коннектор обеспечивает надежное и стабильное электрическое соединение, поддерживая оптимальные параметры передачи сигнала. Он совместим с различными моделями кабелей от известных производителей, что гарантирует широкий спектр применения в радиочастотных системах.

Основные характеристики

• Совместимость с кабелями: HCAНY-50-9 Xixia, Kingsignal HCAHY-50-9 1/2 S, HCAНY-50-9 Hengxin, RFS SCF 12-50, Draka RFF 1/2″-50, Leoni LA Flexline 1/2 "S"
• Материалы и покрытие: центральный контакт – латунь с серебряным покрытием; изолятор изготовлен из полимера TPX; корпус и внешний контакт – латунь с трёхкомпонентным покрытием; уплотнитель – силикон; гайка – латунь с никелированным покрытием
• Электрические параметры: волновое сопротивление 50 Ом, частотный диапазон от постоянного тока до 11 ГГц, коэффициент стоячей волны (КСВ) не более 1.08 в диапазоне 800-2200 МГц, внесённые потери ≤0.10 дБ при 0-2200 МГц
• Сопротивление изоляции: не менее 5000 МОм; сопротивление центрального контакта до 1.00 мОм; сопротивление внешнего контакта до 0.25 мОм
• Выдержка напряжения: диэлектрическая прочность до 2500 В rms (AC)
• Интермодуляционные потери: уровень PIM3 не хуже -155 дБс
• Механическая надежность: минимум 500 циклов монтажа, испытания по стандартам MIL-STD-202 (метод 213, условие D и метод 204, условие A)
• Температурный режим работы: от -50°C до +85°C
• Степень защиты: IP68
• Рекомендуемый момент затяжки гайки: не более 13 Н*м

Разъем N (штекер) male для фидера 1/2" superflexible – преимущества

Этот коннектор отличается высоким качеством материалов и точностью изготовления, что обеспечивает долговечность и стабильность работы в сложных условиях эксплуатации. Благодаря использованию латуни с серебряным и никелированным покрытием повышается стойкость к коррозии. Силиконовый уплотнитель и надежная герметизация гарантируют защиту от влаги и пыли, что подтверждается степенью защиты IP68. Коннектор выдерживает значительное количество циклов монтажа, а также соответствует требованиям военных стандартов по прочности и виброустойчивости. Рекомендуемое использование термоусадочной трубки с клеевым слоем после монтажа дополнительно укрепляет соединение и защищает коннектор от случайных повреждений, выдергивания или выкручивания, позволяя пользователю работать только с верхней гайкой при подключении антенны.

Применение

Разъем N-типа male используется для подключения высококачественных супергибких коаксиальных кабелей 1/2" в системах радиосвязи, телекоммуникациях, а также в профессиональном радиооборудовании. Он подходит для организации надежных соединений в широком диапазоне частот до 11 ГГц, что делает его незаменимым компонентом в промышленных, военных и коммерческих инсталляциях. Благодаря высокому уровню защиты IP68 разъем может эффективно работать в условиях повышенной влажности, пыли и других воздействий внешней среды.
