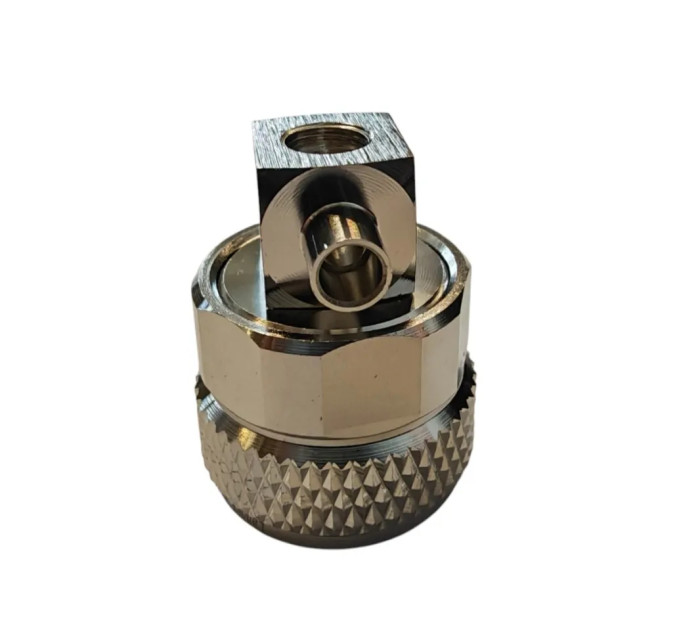

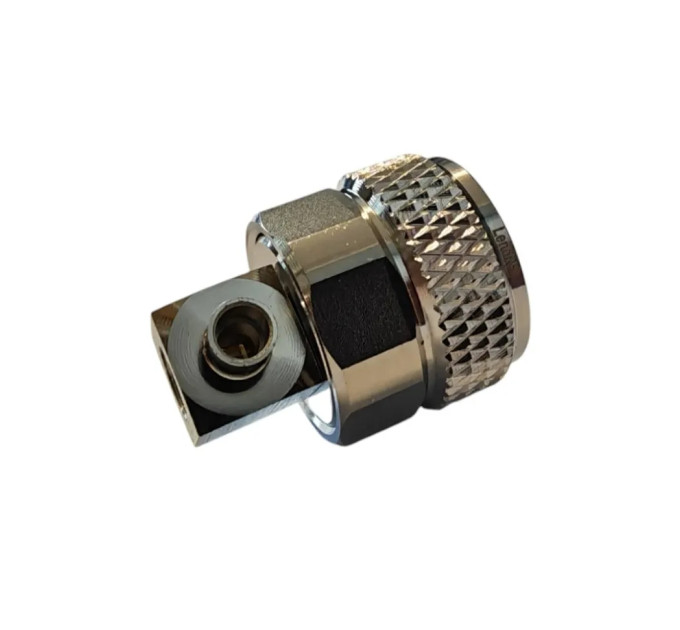

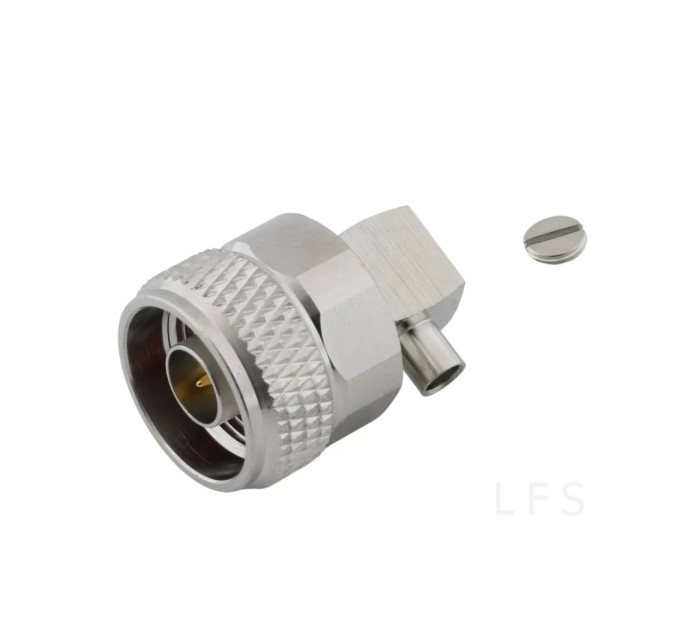

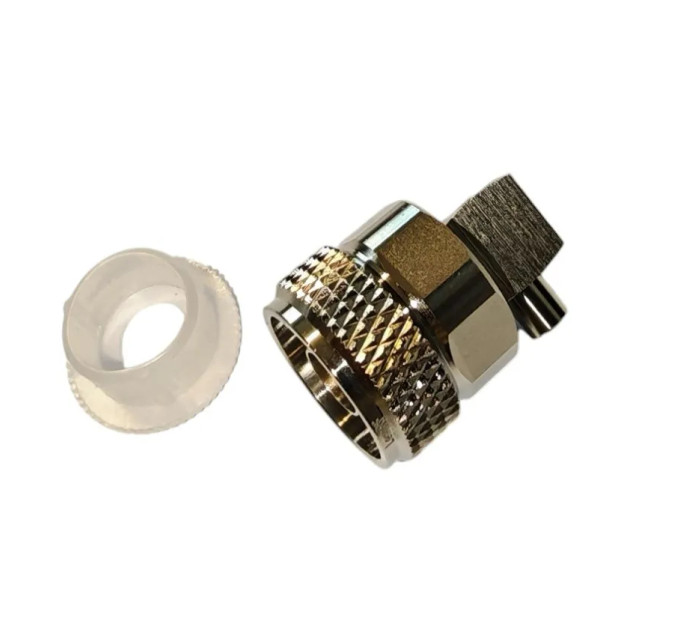

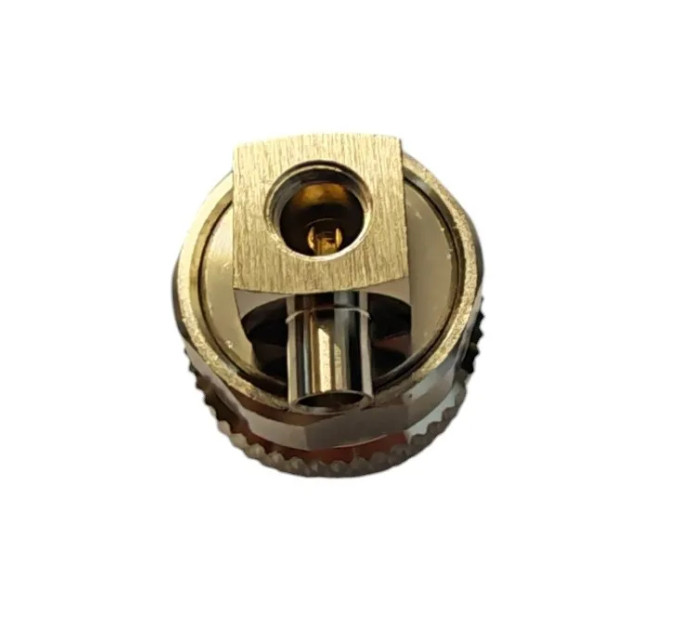

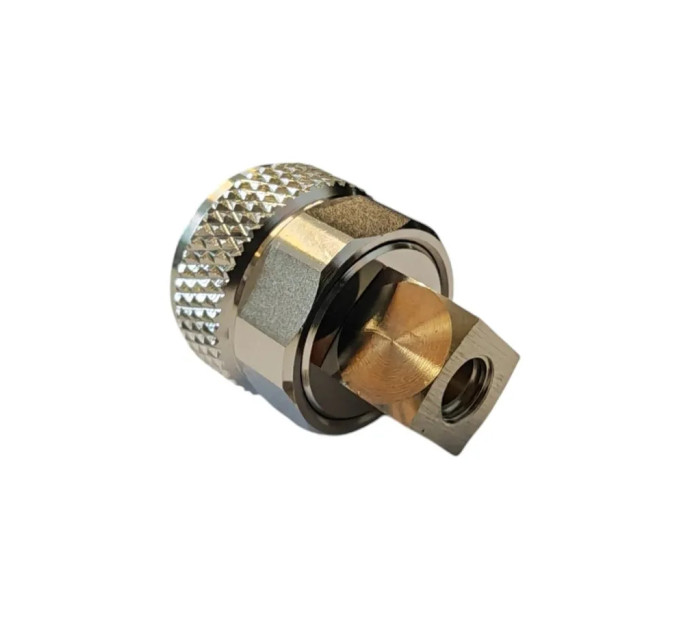

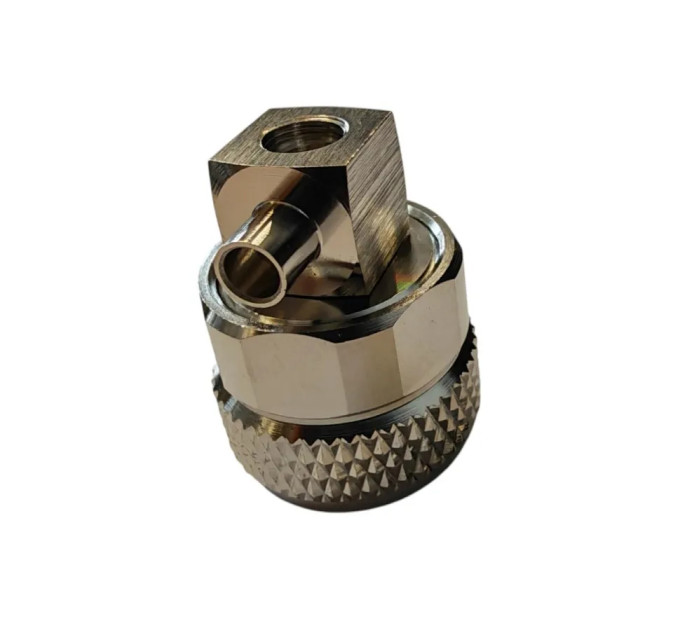

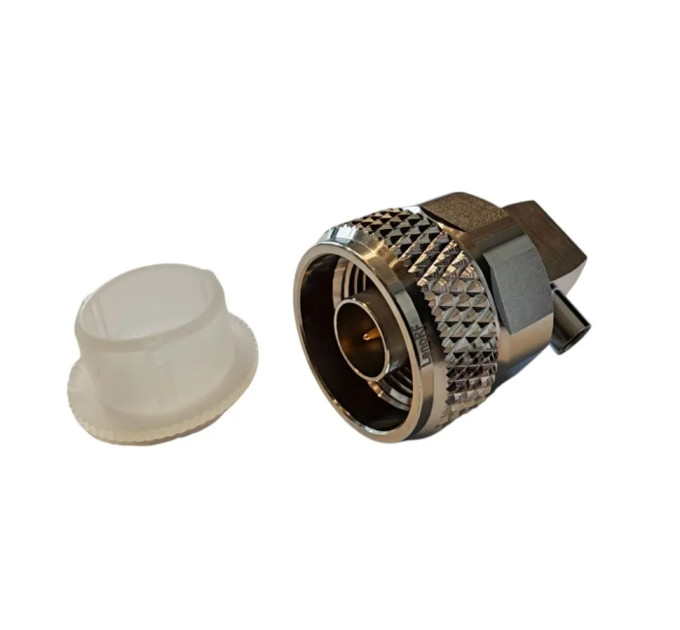

Роз'єм кутовий N-male RG141 RG402 пайка

Кутовий роз’єм N-male RG141 RG402 пайка купити

Кутовий роз’єм серії N-male призначений для підключення коаксіальних кабелів RG-141, RG-402 та їх аналогів з імпедансом 50 Ом. Цей високоякісний конектор оптимальний для передачі радіочастотних сигналів у діапазоні до 6 ГГц і широко використовується у системах зв’язку, включно з дронами та іншими радіоелектронними комплексами. Надійне з’єднання забезпечує мінімальні втрати сигналу та стабільну роботу в різних умовах експлуатації.

Основні характеристики

• Тип роз’єму: кутовий N-male з пайкою центрального та зовнішнього провідників
• Сумісність з кабелями: RG-141, RG-402, Kingsignal 670-141SXE, Belden 1673A, Suhner EZ 141, Flexiform 402 NM, Habia Cable, Sucoform 141 Suhner, UT-141 та інші
• Імпеданс: 50 Ом, що відповідає стандартам для високочастотної передачі
• Частотний діапазон: від 0 до 6000 МГц, з оптимальною роботою до 6 ГГц
• Коефіцієнт стоячої хвилі (КСХВ): ≤1.15 при 900 МГц, ≤1.20 при 1800 МГц, ≤1.25 при 3500 МГц
• Внесені втрати (Insertion Loss): ≤0.05 дБ у всьому робочому діапазоні частот
• Номінальна напруга: до 500 В змінного струму
• Матеріали: латунь з позолотою для центрального провідника, діелектрик із білого фторопласту PTFE, корпус із покриттям із потрійного сплаву
• Розмір ключа для затягування гайки: 19 мм, гайка оснащена накаткою та шестигранною формою для зручності монтажу
• Температурний діапазон експлуатації: від -50°С до +80°С

Кутовий роз’єм N-male RG141 RG402 пайка – переваги

Цей роз’єм забезпечує надійне та довговічне з’єднання завдяки використанню високоякісних матеріалів і точної конструкції. Позолочений центральний контакт гарантує високу провідність та стійкість до корозії, що особливо важливо в умовах підвищеної вологості та перепадів температури. Кутова конструкція значно спрощує монтаж і дозволяє ефективно використовувати простір, знижуючи навантаження на кабель та попереджаючи пошкодження. Мінімальні втрати сигналу забезпечують високу якість передачі без спотворень, що особливо цінно для професійного обладнання та систем із високими вимогами до надійності.

Застосування

Кутовий роз’єм N-male для кабелів RG141 та RG402 широко використовується в радіоелектронних системах, включно з радіозв’язком, антенами, безпілотними літальними апаратами та іншим обладнанням із частотами до 6 ГГц. Конектор ідеально підходить для побудови кабельних ліній зв’язку, забезпечуючи міцне та стабільне з’єднання з мінімальними втратами. Завдяки високому рівню ізоляції та надійності, він підходить для експлуатації в діапазоні температур від -50°С до +80°С, що робить його універсальним вибором для внутрішнього та вуличного обладнання. При виборі слід звернути увагу на сумісність із типом кабелю та необхідність пайки для забезпечення максимальної міцності з’єднання.
