Інструкція з встановлення підсилювача мобільного зв'язку GSM 900/DCS 1800/WCDMA 2100 (2G\3G\4G)

Інструкція зі встановлення репітера 900/1800/2100

Інструкція з самостійного встановлення підсилювача мобільного зв'язку (репітера) GSM900 / DCS1800/ WCDMA2100 (2G.3G.4G)

Встановлення блоку підсилювача проводиться у приміщенні

Підсилювач призначений для підвищення рівня сигналу в приміщенні або за його межами. Перш за все переконайтеся, що частота Вашої мобільної мережі відповідає частоті підсилювача. Підсилювач підтримує всі мобільні та інтернет частоти в Україні: GSM900 (2G). DSC1800(4G). WCDMA2100 (3G).

Інструкція зі встановлення репітера 900/1800/2100

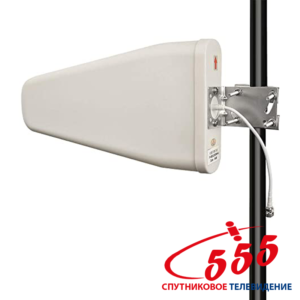

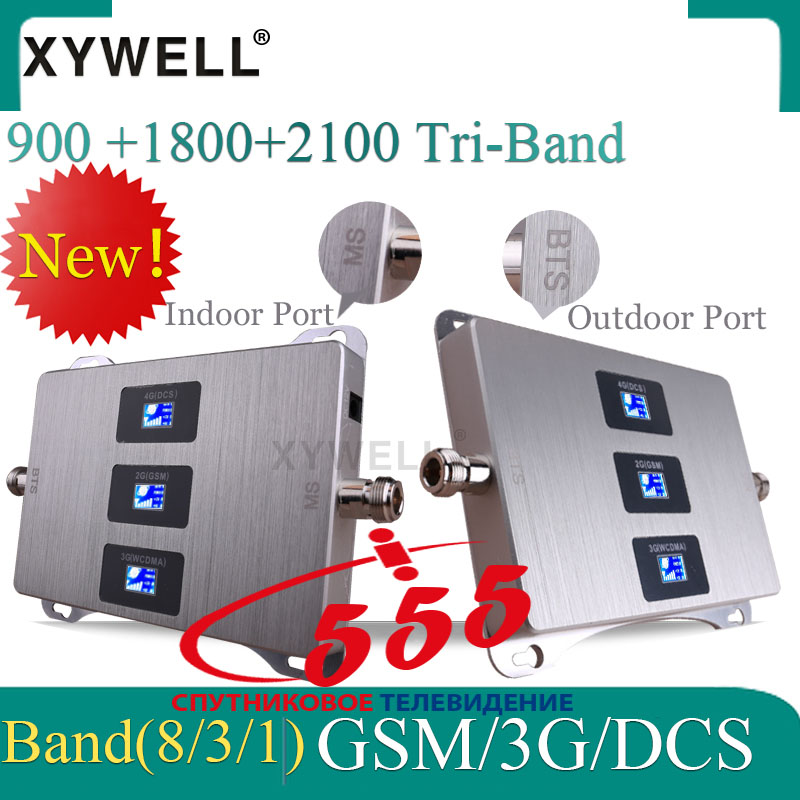

1. Підключіть зовнішню антену до порту << BTS >> ( дивіться фото ) підсилювача, увімкніть живлення репітера ( параметри адаптера: 12 вольт , сила струму 2А. Не використовуйте! Адаптер з іншими параметрами). Переконайтеся, що антена підключена коректно. Направте зовнішню антену в бік мобільної вежі, точність налаштування контролюйте за індикатором рівня сигналу на табло репітера (при віддаленні від вежі та ослабленому сигналі можливо індикатори не будуть показувати сигнал орієнтуйтеся в такому випадку на індикатори рівня на вашому телефоні), щоразу після зміни напряму потрібно витримувати паузу за кілька секунд для точного відображення рівня сигналу. Дуже впливає рівень сигналу, при задовільному налаштуванні антени можна закріпити її. УВАГА! На корпусі задньої стінки антени вказано положення монтажу верх чорною/червоною стрілкою і можливо з написом UP це дуже важливо дотриматися т.к. з низу антени розташовані дренажні отвори для відведення конденсату, якщо цього не зробити, то моженакопичиться вода і корпус розірве на мороз. Найкраще встановити антену на щоглі або на стіновому кронштейні в місці, вільному від перешкод для сигналу. (перешкода можуть бути: розташовані у напрямку до вежі і дерева, що знаходяться поблизу, або високі загороджувальні будівлі).

2. Налаштувавши та зміцнивши зовнішню антену, відключивши живлення репітера – підключіть кімнатну антену до порту MS підсилювача (порт розташований з боку гнізда живлення дивіться фото). Переконайтеся, що антени підключені коректно. Увімкніть живлення та витримавши кілька хвилин перевірте якість зв'язку здійснивши дзвінок

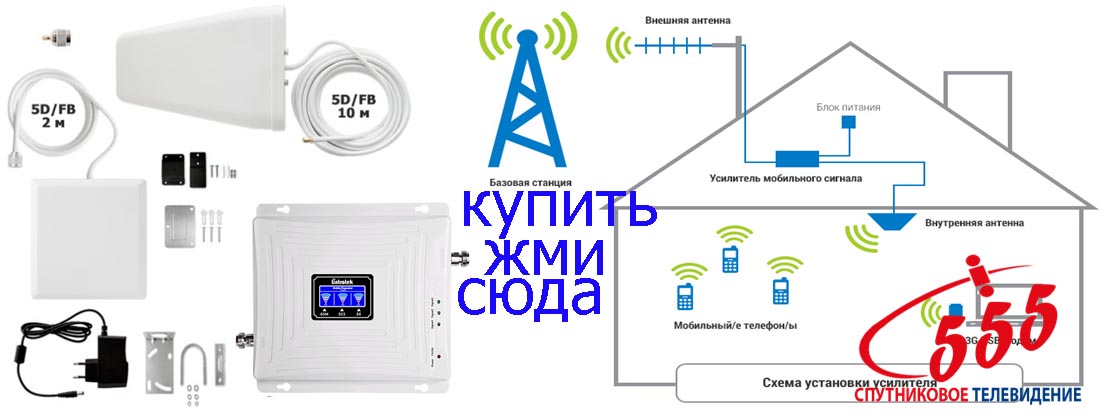

3. Зовнішня та кімнатна антени повинні знаходитися на відстані 2-3 метрів від вікна (якщо потрібно біля вікна, то встановлювати на протилежний будинок бік від зовнішньої антени), також щоб уникнути перешкод або самозбудження Зовнішня та кімнатна антени повинні бути встановлені на різній висоті, необхідно дотримання відстані 8-10 метрів (або якнайдалі одна від одної). Дуже бажано наявність стіни між ними – щоб уникнути перешкод, самозбудження та неправильного захоплення сигналу підсилювачем.












1. Якщо в приміщенні немає сигналу, перевірте, чи досягає зовнішній сигнал рівня - 5DBM або 3-4 поділу на мобільному телефоні (у місці передбачуваної установки зовнішньої антени). Якщо зовнішній сигнал занадто слабкий, встановіть зовнішню антену в іншому місці. Якщо хоч є малий сигнал мережі - він буде посилений репітером, але він не допоможе, якщо сигналу на місці установки взагалі немає. (Так звана мертва зона або радіотінь).

2. Якщо мобільний телефон відображає наявність сигналу, проте неможливо здійснювати вихідний дзвінок і немає інтернету, будь ласка, трохи відкоригуйте напрямок зовнішньої антени. (Мабуть антена спрямована не на свого оператора. Або спрямована не зовсім точно).

3. Якщо мобільний сигнал не є стабільним, або телефон не відображає сигнал при повному рівні сигналу на підсилювачі, це свідчить про надмірну близькість зовнішньої та кімнатної антен. Збільшіть відстань між кімнатною та зовнішньою антенами до 8-10 метрів і переконайтеся, що зовнішня і кімнатна антени знаходяться на різних рівнях (зовнішня повинна бути вищою за внутрішній).

4. За наявності радіо або індустріальних перешкод у навколишньому середовищі та нестабільності сигналу може вплинути на коректну роботу підсилювача. З особливою увагою потрібно використовувати установку в медичних установах, де використовується чутливе медичне обладнання. Якщо Ви маєте додаткові питання, зв'яжіться з нами.
Після пробного запуску та налаштування при отриманні задовільних результатів внутрішню купольну антену можна змонтувати на стелю.
