Разъем N(штекер) male для фидера 1/2

Разъём N(штекер) male для фидера 1/2" купить

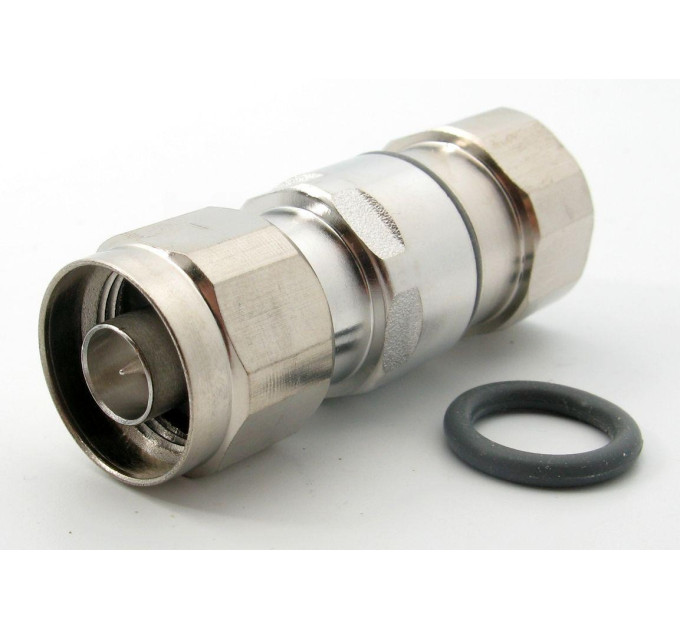

Разъём типа N (male) предназначен для коаксиальных фидеров диаметром 1/2". Он обеспечивает надежное и качественное соединение, совместим с различными типами кабелей, которые широко применяются в радиочастотных системах. Этот коннектор изготовлен из высококачественных материалов, что гарантирует долговечность и стабильность работы в широком температурном диапазоне.

Основные характеристики

• Совместимые кабели: HCAAY-50-12 Xixia, HCAAY-50-12 Hengxin, Hansen RF50Z, RFS LCF 12-50, Draka RFA 1/2"-50, Eupen 5128, 10D-SFCR, HFC-1/2"
• Материалы и покрытие: центральный контакт латунный с серебристым покрытием; изолятор изготовлен из полимера TPX; корпус и внешний контакт латунные с трёхметаллическим покрытием; уплотнитель – силиконовый; гайка латунная с никелированным слоем
• Электрические параметры: волновое сопротивление 50 Ом; частотный диапазон от постоянного тока до 11 ГГц; коэффициент стоячей волны (КСВ) не более 1,08 в диапазоне 800-2200 МГц; внесённые потери ≤0,10 дБ в частотном диапазоне DC-2200 МГц; сопротивление изоляции ≥5000 МОм; сопротивление центрального контакта не более 1,00 мОм; сопротивление внешнего контакта до 0,25 мОм; выдерживает переменное напряжение 2500 В RMS (AC); интермодуляция третьего порядка (PIM3) ≤-155 дБc
• Механические характеристики: выдерживает не менее 500 циклов монтажа; проходит испытания на механическую прочность по стандарту MIL-STD-202, метод 213, условие D; вибрационные испытания по MIL-STD-202, метод 204, условие A; рабочий температурный диапазон от -50°C до +85°C; степень защиты IP68; соответствует нормам RoHS

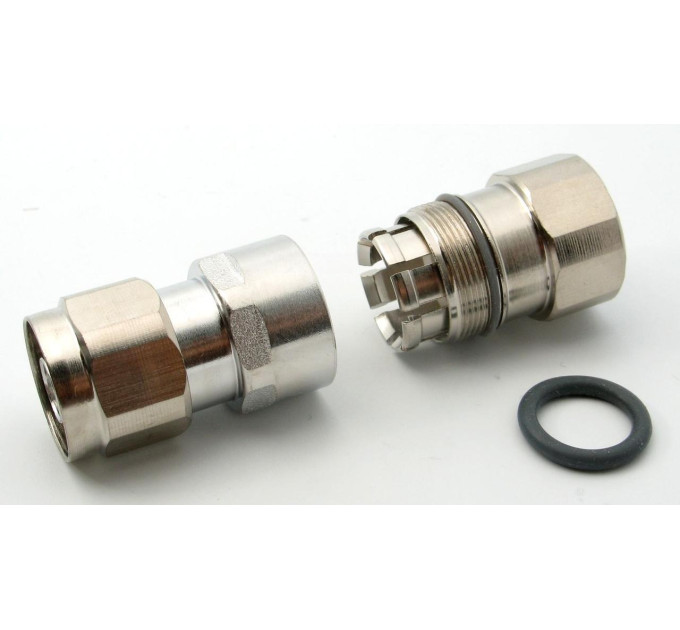

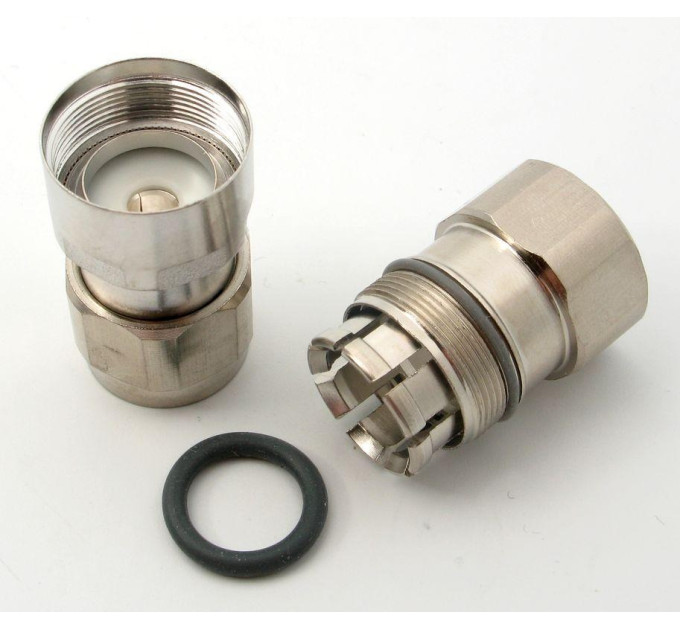

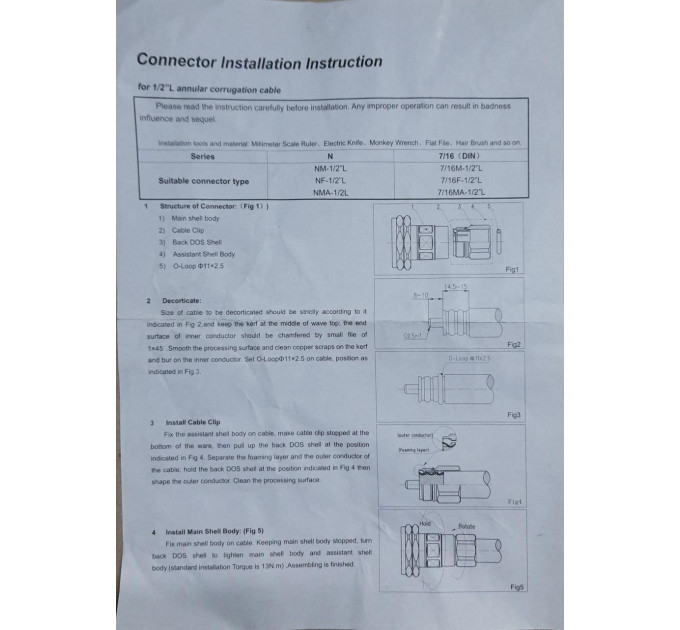

• Монтаж: для сборки требуются рожковые ключи размером 18 и 19,5 мм (рекомендуется использовать разводной ключ для 19,5 мм из-за нестандартности размера); максимальный момент затяжки коннектора (HEX 19,5) не должен превышать 13 Н*м; при затяжке верхняя часть коннектора должна оставаться неподвижной, вращать следует только нижнюю часть с цанговым зажимом

Разъём N(штекер) male для фидера 1/2" – преимущества

Этот разъём обладает высокой надёжностью и долговечностью благодаря использованию латуни с трёхметаллическим покрытием и серебрению центрального контакта. Благодаря силиконовому уплотнителю и степени защиты IP68 он обеспечивает отличную герметичность и защиту от внешних воздействий. Соответствие стандартам MIL-STD-202 гарантирует устойчивость к механическим нагрузкам и вибрациям. Рекомендуемая технология монтажа предотвращает повреждение центрального проводника, что повышает качество соединения и надёжность эксплуатации. После установки рекомендуется использовать термоусадочную трубку с клеевым слоем, которая дополнительно защищает коннектор от влаги, механических повреждений и несанкционированного разбора.

Применение

Коннектор типа N male для фидера 1/2" используется в системах радиосвязи, телекоммуникациях, а также в профессиональном радиооборудовании, где требуется надёжное и качественное RF-соединение. Он подходит для монтажа на коаксиальные кабели в условиях с повышенными требованиями к герметичности и электрическим характеристикам, что обеспечивает стабильную работу антенн, передатчиков и приёмников в широком спектре частот.

Этот разъём сочетает в себе на
