Разъем N(гнездо) female для RG223, RG58

Разъём N (гнездо) female для RG223, RG58 купить

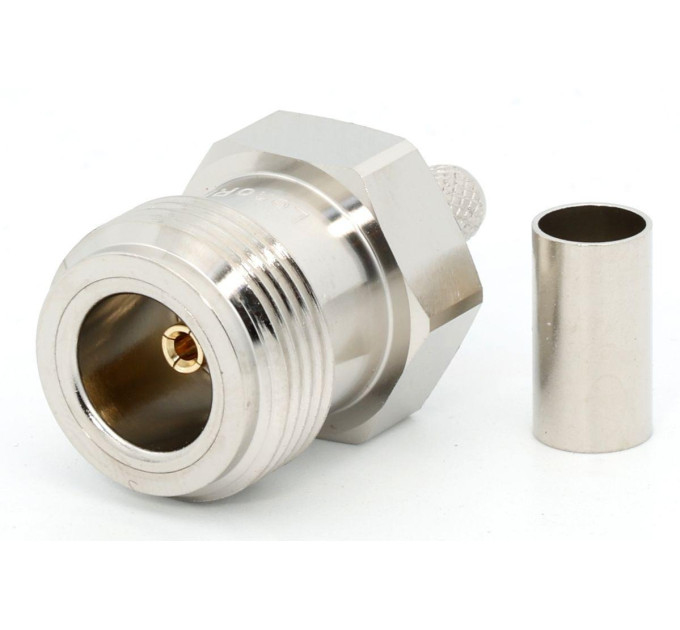

Разъём N (гнездо) female предназначен для кабелей типа RG223 и RG58, а также совместим с RG142, RG400 и KSR195. Он обеспечивает надёжное подключение с высоким качеством сигнала и соответствует стандартам частотного диапазона, необходимым для эффективной работы различного оборудования.

Основные характеристики

• Совместимость кабелей: RG-223, RG-142, RG-400, KSR195, RG58
• Центральный проводник: изготовлен из фосфорной бронзы с покрытием, содержащим золото
• Диэлектрик: выполнен из PTFE (фторопласт) белого цвета
• Корпус коннектора: латунный с никелесодержащим покрытием
• Оплеточная гильза: медная, мягкая, с никелесодержащим покрытием
• Электрическое сопротивление: 50 Ом
• Частотный диапазон: рекомендованный от 0 до 3 ГГц, что соответствует типу кабеля RG223

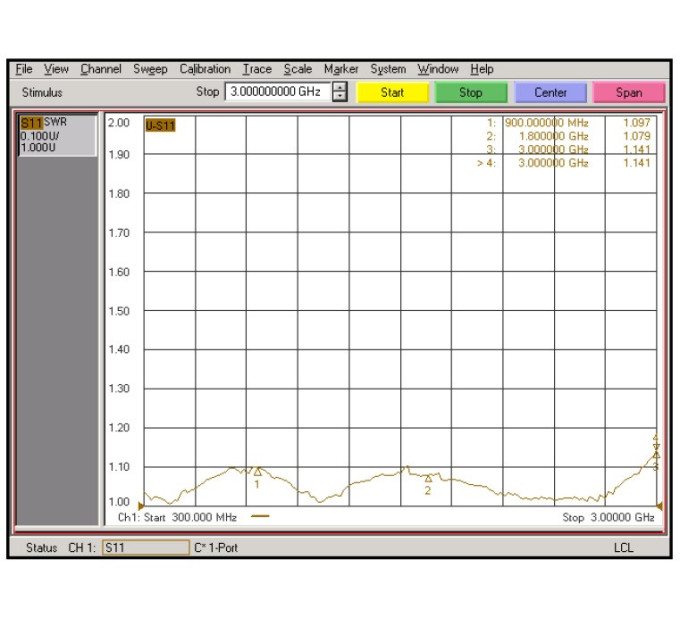

• КСВ (коэффициент стоячей волны): не превышает 1.15 при 900 МГц, 1.20 при 1800 МГц, 1.30 при 3000 МГц
• Вносимые потери (IL): не более 0.05 дБ на частотах 900, 1800 и 3000 МГц
• Диэлектрик выдерживает напряжение: не менее 1000 В
• Монтаж: возможен как опрессовкой, так и пайкой центрального жилы; внешний проводник опрессовывается
• Размеры зачистки кабеля: предусмотрены для удобства монтажа
• Упаковка: индивидуальный пластиковый пакет

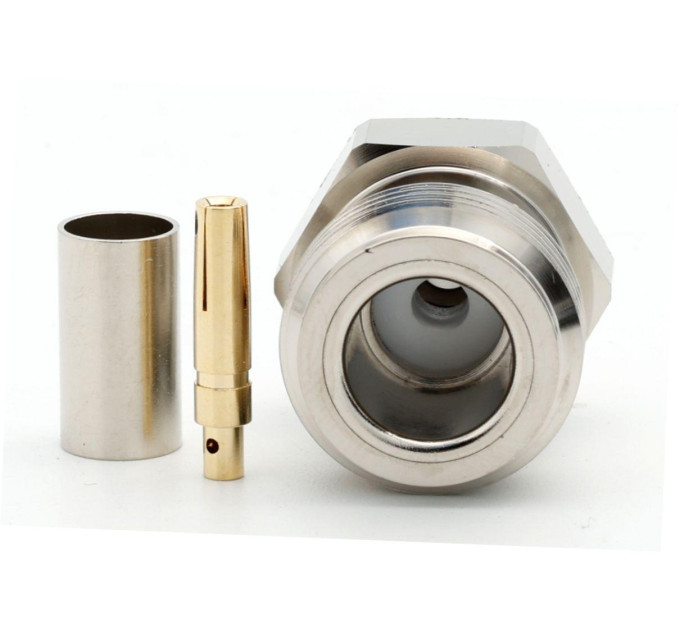

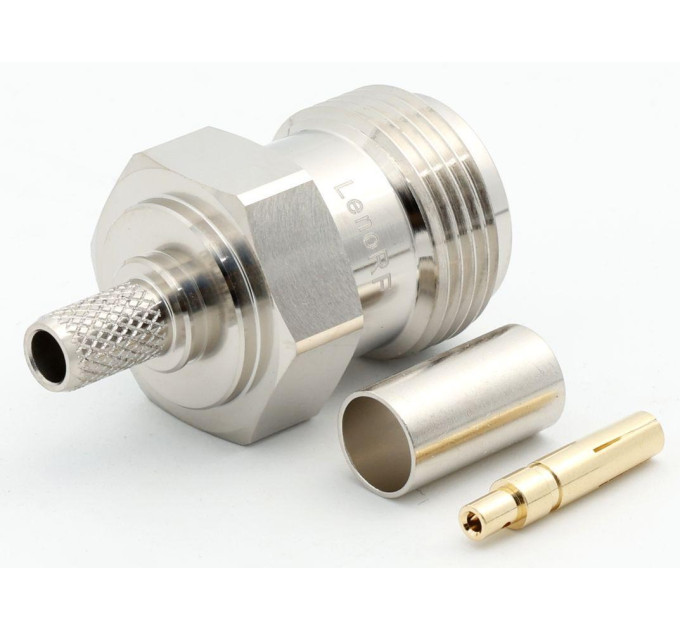

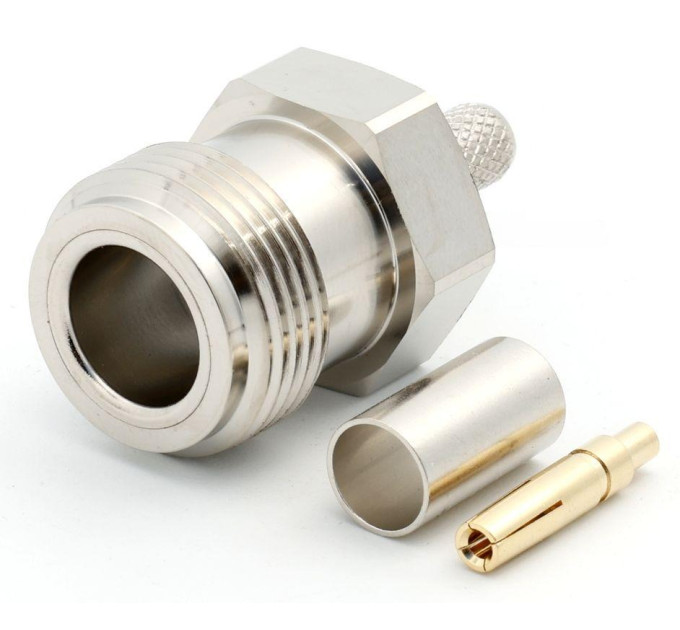

• Конструкция: состоит из трёх частей – корпуса, центрального пина и опрессовочной гильзы
• Особенности монтажа: на корпусе есть шестигранная фрезеровка для удобства затягивания ключом 16 мм
• Рекомендуемый момент затяжки: 5 Нм для латунных коннекторов

Разъём N (гнездо) female для RG223, RG58 – преимущества

Этот разъём выделяется надёжностью и качественным материалом изготовления, что обеспечивает долговечность и стабильность сигнала. Центральный проводник из фосфорной бронзы с золотым покрытием гарантирует отличную проводимость и защиту от окисления. Использование PTFE в качестве диэлектрика повышает электрические характеристики, а латунный корпус с никелесодержащим покрытием добавляет прочности и стойкости к коррозии. Наличие шестигранной фрезеровки на корпусе позволяет легко и надёжно закрепить коннектор. Монтаж коннектора может осуществляться как с помощью опрессовки, так и пайки центрального жилы, что позволяет оптимизировать качество соединения в соответствии с требованиями. Низкие потери сигнала и широкий частотный диапазон делают этот разъём идеальным для различных применений.

Применение

Разъём N (гнездо) female используется для подключения коаксиальных кабелей RG223, RG58, а также совместимых типов кабелей RG142, RG400, KSR195 в системах связи, радиочастотных устройствах, антеннах и другом оборудовании, где требуется качественное и надёжное соединение. Его применяют как в профессиональных, так и в бытовых условиях для обеспечения стабильного сигнала на частотах до 3 ГГц. Коннектор может быть установлен с обеих сторон кабеля или с одной, что делает его универсальным для различных монтажных задач.

Этот разъём является оптимальным выбором для тех, кто ценит качество, надёжность и простоту монтажа в оборудовании с высокими требованиями к электрическим параметрам.
