RG-316 Коаксиальный кабель (тефлоновый диэлектрик)

RG-316 Коаксиальный кабель (тефлоновый диэлектрик) купить

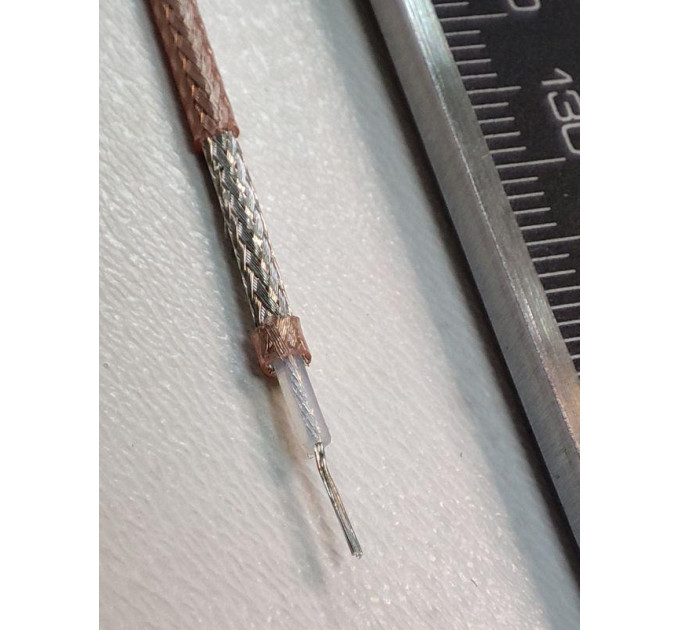

Коаксиальный кабель RG-316 предназначен для соединения различных компонентов радиочастотных систем. Конструкция кабеля включает центральный проводник, внешнее экранирование и изолятор, изготовленный из фторопласта (PTFE), что обеспечивает высокую термостойкость и надежность в работе при повышенных температурах.

Основные характеристики

• Центральный проводник – многожильный, выполнен из стали, покрытой медью и серебром (SCCS), имеет спиральную скрутку
• Диэлектрик – цельный PTFE (фторопласт) диаметром 1,52 ± 0,05 мм
• Внешний проводник – оплетка из посеребренных медных проводников (SPC), диаметром 1,95 мм
• Оболочка – изготовлена из светло-коричневого FEP, устойчивая к высоким температурам, внешний диаметр 2,50 ± 0,1 мм
• Допустимый радиус изгиба – 25 мм
• Температурный диапазон эксплуатации – от -55℃ до +200℃
• Волновое сопротивление – 50 ± 2 Ом
• Погонная емкость – 95 пФ/м
• Скорость распространения сигнала – 69,5%
• Номинальное напряжение – 1000 В постоянного тока
• КСХ (VSWR) – до 1,15 в диапазоне 0–3 ГГц, до 1,3 в диапазоне 3–6 ГГц

RG-316 Коаксиальный кабель (тефлоновый диэлектрик) – преимущества

Главным преимуществом кабеля RG-316 является его высокая термостойкость, позволяющая работать в условиях повышенной температуры до +200℃ без потери качества соединения. Фторопластовый диэлектрик не плавится и не уплотняется при пайке, что обеспечивает надежность монтажа. Использование посеребренных многожильных проводников в центральной жиле и внешнем экранировании придаёт кабелю повышенную гибкость, что важно для сложных монтажных работ. Кроме того, тонкий слой оболочки способствует уменьшению внешних размеров кабеля без потери технических характеристик.

Применение

Кабель RG-316 широко применяется для изготовления коротких пигтейлов длиной около 20 см, где требуется повышенная гибкость. Он подходит как для внутренней блочной коммутации, так и для внешних соединений, например, подключения пультов радиоуправления к магистральным кабелям активных антенн. Благодаря устойчивости к высоким температурам кабель используют в зонах с сильным нагревом: рядом с двигателями, мощными лампами освещения, лазерной резкой металла и другими промышленными агрегатами.

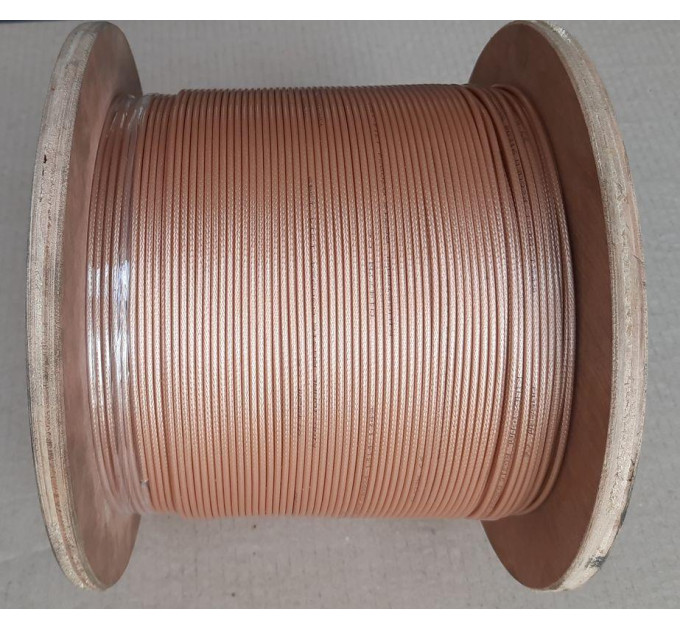

На оболочке кабеля нанесены метки через каждый метр, что значительно облегчает нарезку и учёт материала при монтаже. RG-316 является надежным выбором для работы в сложных условиях и обеспечивает стабильность сигнала даже при высоких температурах.
