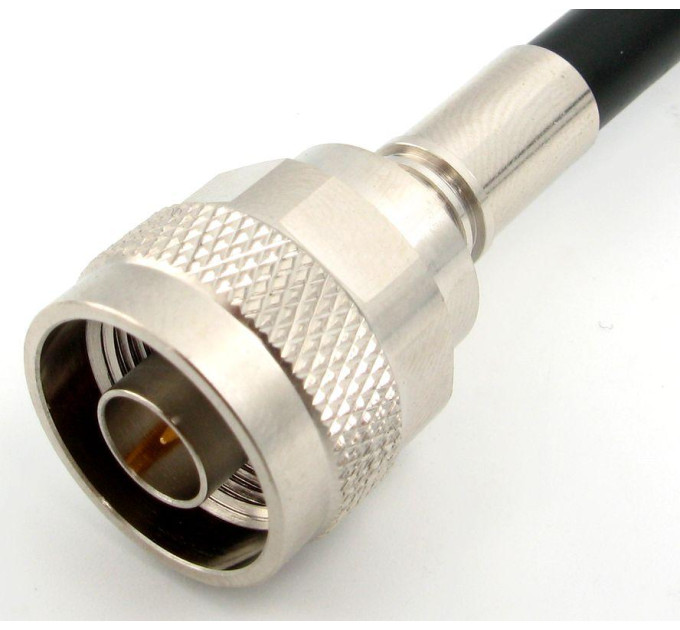

Разъем N(штекер) male для KSR300 (5D-FB)

Разъем N (штекер) male для KSR300 (5D-FB) купить

Разъем N (штекер) предназначен для коаксиального кабеля типа KSR300 (5D-FB), а также совместим с кабелями LMR-300, SLL-300 и HCAFBY-50-5. Этот разъем отличается надежной конструкцией и высокими электрическими параметрами, обеспечивающими стабильный сигнал в широком частотном диапазоне.

Основные характеристики

• Материал центрального контакта: латунь с золотосодержащим покрытием
• Изолятор: PTFE белого цвета
• Корпус: латунь с никелевым покрытием
• Волновое сопротивление: 50 Ом
• Частотный диапазон: от постоянного тока до 6 ГГц
• Коэффициент стоячей волны (КСВ): не более 1.15 (RL - 23.127 дБ) в диапазоне DC-3000 МГц
• Потери вставки (IL): до 0.10 дБ при частоте DC-3000 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление центрального контакта: до 1.5 мОм
• Сопротивление внешнего контакта: до 0.2 мОм
• Температурный диапазон эксплуатации: от -40°С до +85°С
• Вес: 30 грамм

Разъем N (штекер) male для KSR300 (5D-FB) – преимущества

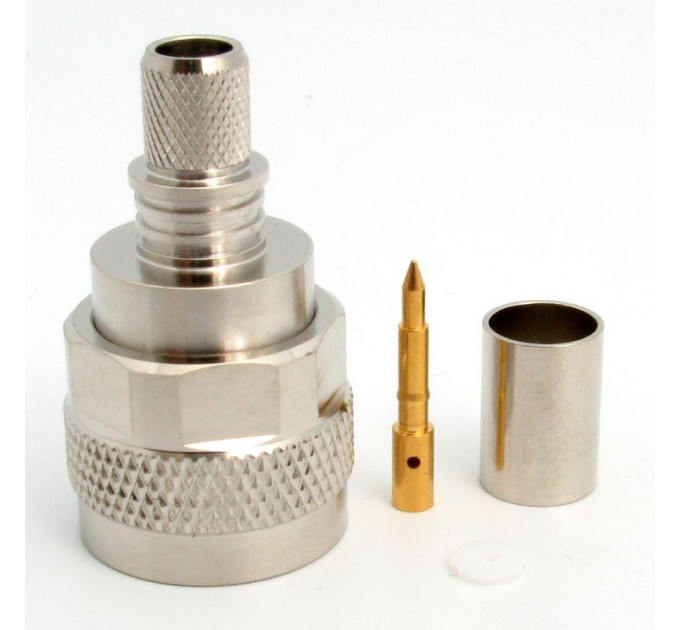

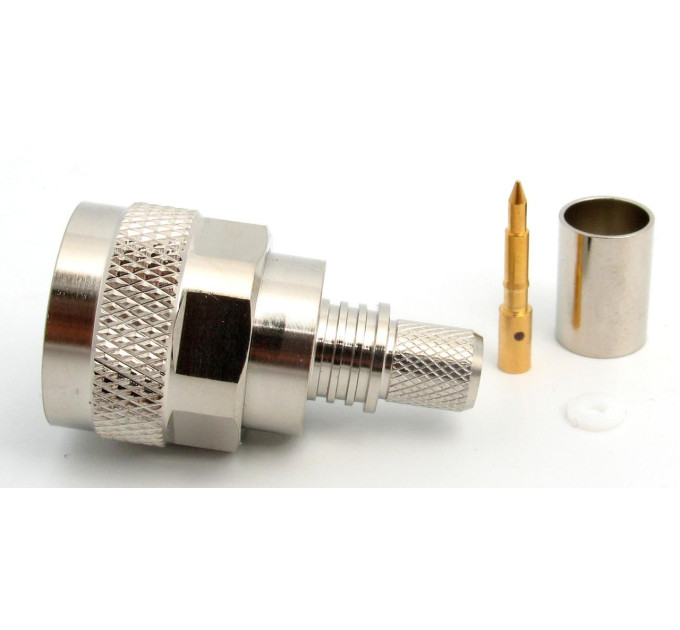

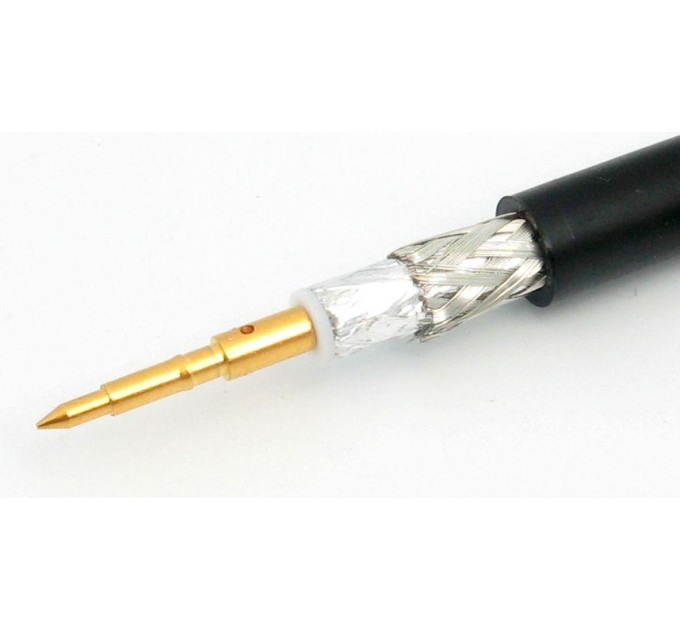

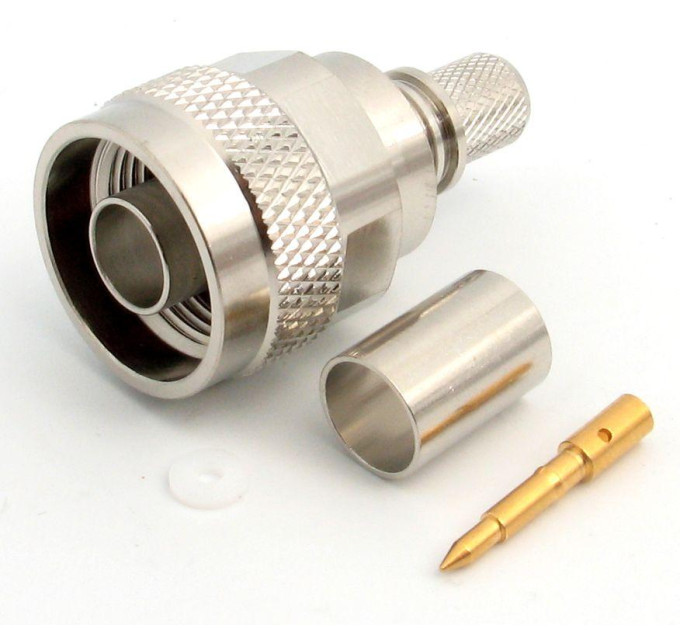

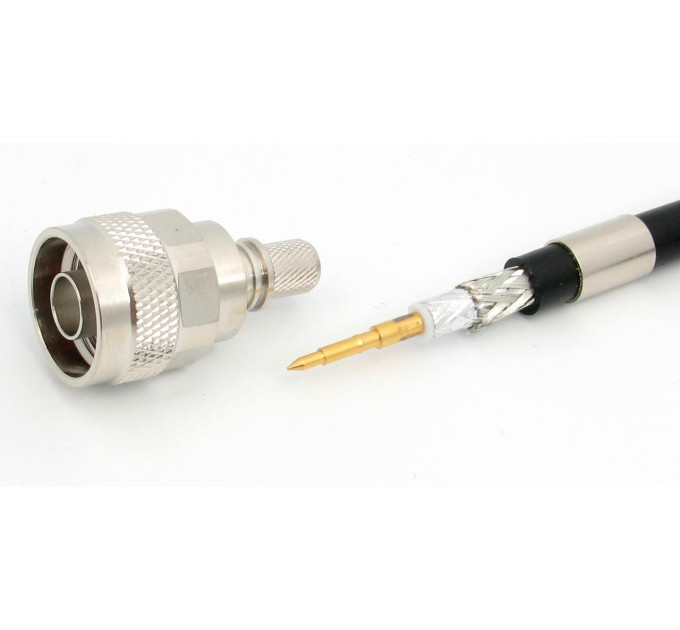

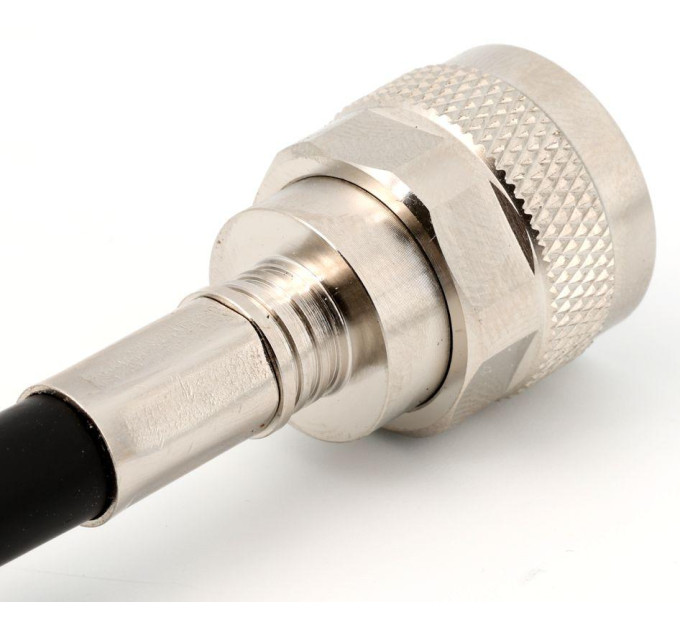

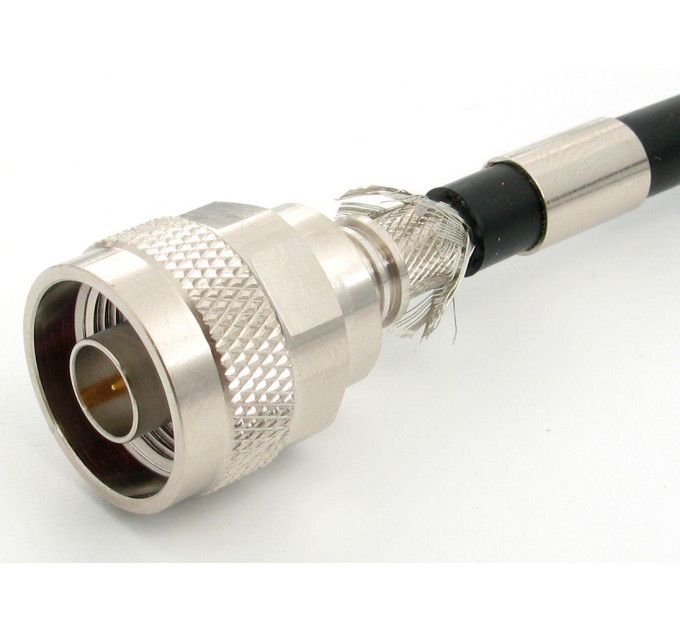

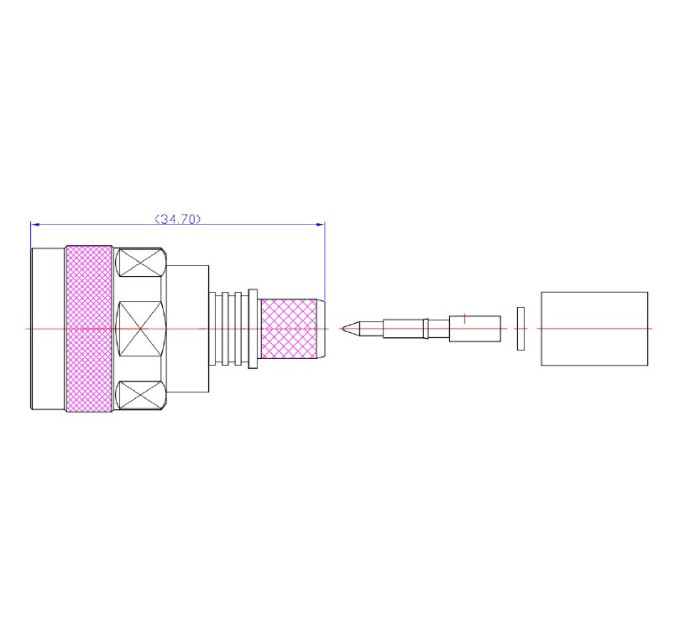

Центральный пин имеет ступенчатую форму, что обеспечивает его надежную фиксацию внутри корпуса разъема, предотвращая случайное выскальзывание. Белая пластиковая круглая прокладка изолятора разделяет центральный контакт и внешнее оплетение, защищая от коротких замыканий. Монтаж центрального пина возможен как методом пайки, так и методом обжима. Для обжима рекомендуется использовать шестигранную матрицу размером 0,100" (2,5 мм), а для внешней гильзы – шестигранную матрицу размером 0,319" (8,1 мм). Внутренний диаметр гильзы для опрессовки составляет 7,7 мм. В случае обрезки кабеля кусачками рекомендуется выровнять внешний диаметр, что облегчит надевание опрессовочной гильзы. Корпус разъема имеет минимальный зазор относительно диаметра поверхности фольгированной оболочки кабеля, что обеспечивает стабильность параметров КСВ во время работы.

Применение

Данный разъем используется преимущественно для подключения коаксиальных кабелей типа KSR300 (5D-FB) в системах связи, радиотехнике, телекоммуникациях, а также в профессиональном оборудовании, где требуется надежная передача сигнала в диапазоне до 6 ГГц. Благодаря высокой электрической качественности и прочной конструкции, он подходит для эксплуатации в различных климатических условиях.

Разъем N (штекер) male для KSR300 (5D-FB) – это качественный и надежный выбор для эффективного подключения коаксиальных кабелей в профессиональных системах связи.
