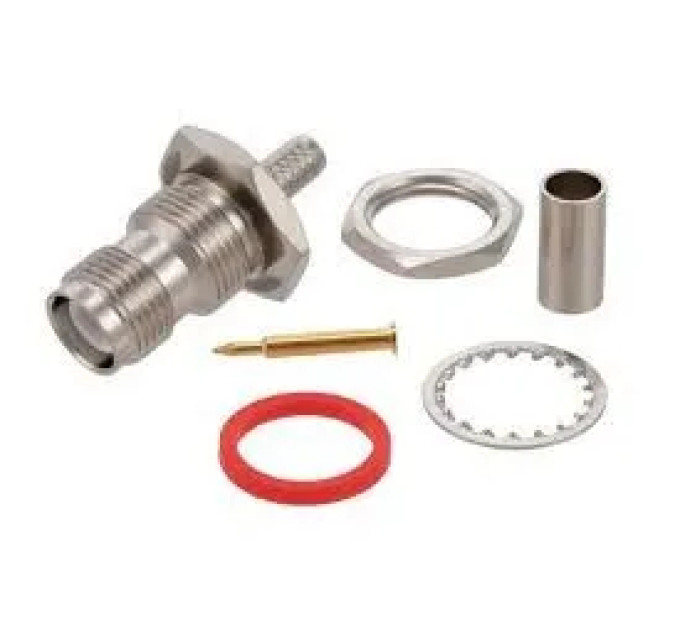

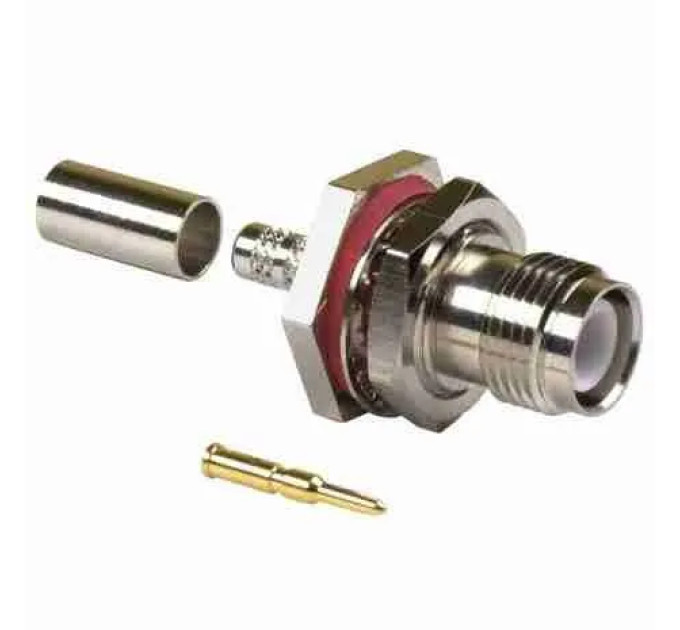

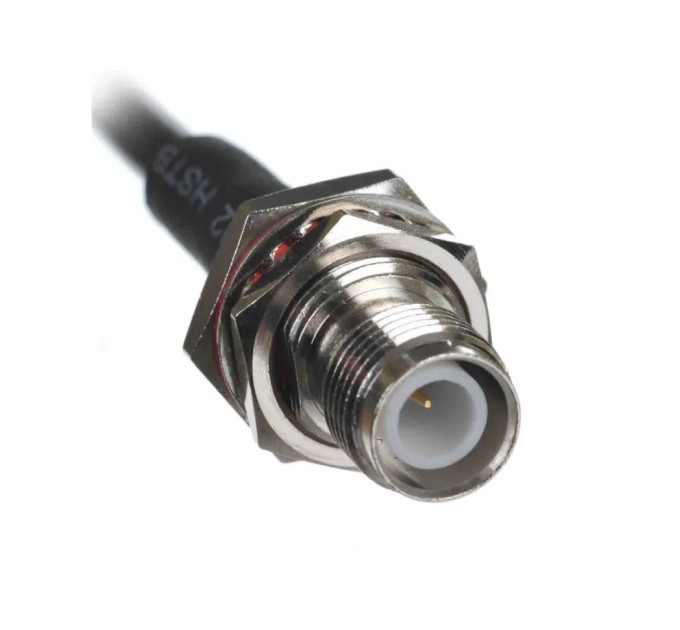

Разъем RP-TNC female на кабель RG58 (RG223)

Разъем RP-TNC female на кабель RG58 (RG223) купить

Разъем RP-TNC female – это высококачественный радиочастотный коннектор с обратной полярностью, предназначенный для надёжного подключения кабелей типа RG58, RG223 и аналогичных. Благодаря своей витой резьбе и улучшенной конструкции, этот коннектор обеспечивает стабильное соединение с минимальными потерями сигнала, что важно для современных систем связи и передачи данных. Его отличительной особенностью является обратная полярность, благодаря которой достигается высокая совместимость с оборудованием стандарта GSM, 3G, 4G и 5G.

Основные характеристики

• Тип коннектора: кабельный разъем TNC с обратной полярностью (RP-TNC female)
• Метод крепления центрального контакта: пайка или обжим
• Монтаж на внешнюю оболочку и оплетку кабеля требует применения обжимного инструмента (кримпера)
• Конструкция: прямой коннектор
• Совместимость с кабелями: RG58, RG142, RG223, LMR195, LMR200, SYV50-3, 3D-FB и аналогами с внешним диаметром до 5.5 мм и центральным проводником до 1.2 мм
• Материал корпуса: латунь с никелевым покрытием для защиты от коррозии и износа
• Центральный контакт покрыт золотом для улучшения проводимости и долговечности
• Материал диэлектрика: делрин – обеспечивает электрическую изоляцию и надежность
• Импеданс: 50 Ом, оптимальный для большинства радиочастотных систем
• Рабочий частотный диапазон: от 0 до 8 ГГц
• Коэффициент стоячей волны (КСВ): не более 1.3 в диапазоне 0–8 ГГц
• Диапазон рабочих температур: от -40°С до +80°С

Разъем RP-TNC female на кабель RG58 (RG223) – преимущества

Использование RP-TNC female обеспечивает надежное и долговечное соединение кабельных линий даже в условиях повышенных нагрузок и перепадов температуры. Обратная полярность гарантирует защиту от неправильного подключения и совместимость с широким спектром профессионального оборудования. Высококачественные материалы корпуса и центрального контакта значительно снижают уровень потерь сигнала и минимизируют коррозию, что важно для поддержания стабильной связи на высоких частотах. Коннектор удобен в монтаже благодаря возможности пайки или обжима, что облегчает сборку кабельных жгутов и сборок.

Применение

Разъем RP-TNC female широко применяется в телекоммуникациях для построения кабельных линий связи и антенн в сетях GSM, 3G, 4G и 5G, а также в беспроводных системах связи и радиолюбительских устройствах. Он идеально подходит для изготовления кабельных сборок на дронах и другом оборудовании, где важна компактность и надежность соединения. При выборе разъема важно учитывать соответствие диаметра кабеля и максимальные параметры изолирующих и центральных жил, а также необходимость использования правильного инструмента для качественного монтажа. Температурная устойчивость данного изделия позволяет использовать его как в бытовых, так и в промышленных условиях с умеренными климатическими требованиями.
