Разъем N-female на кабель RG8, крепление на блок (4 винта)

Разъем N-female на кабель RG8, крепление на блок (4 винта) купить

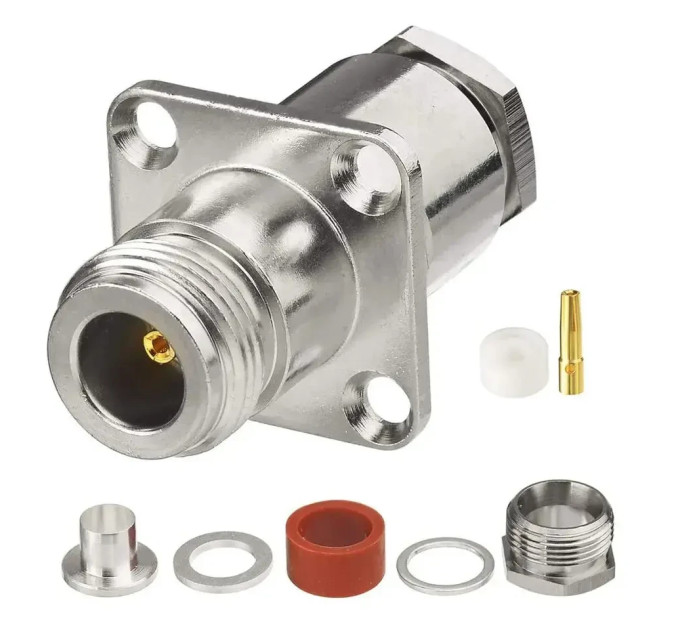

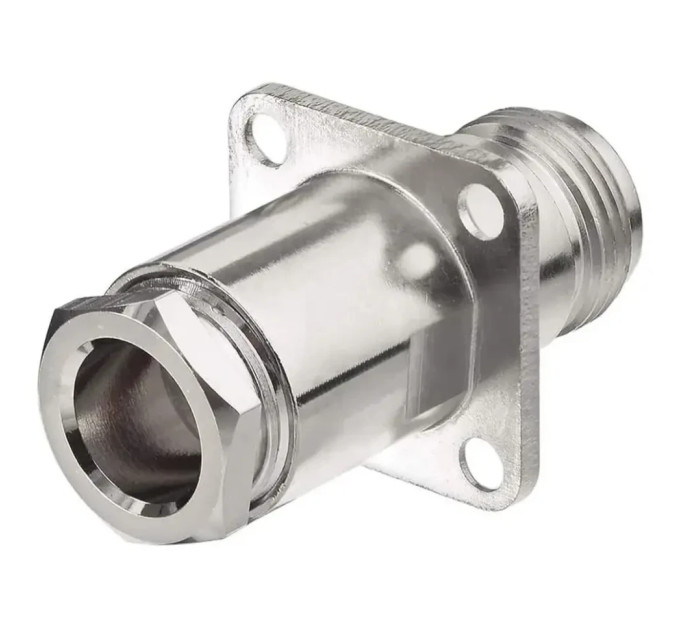

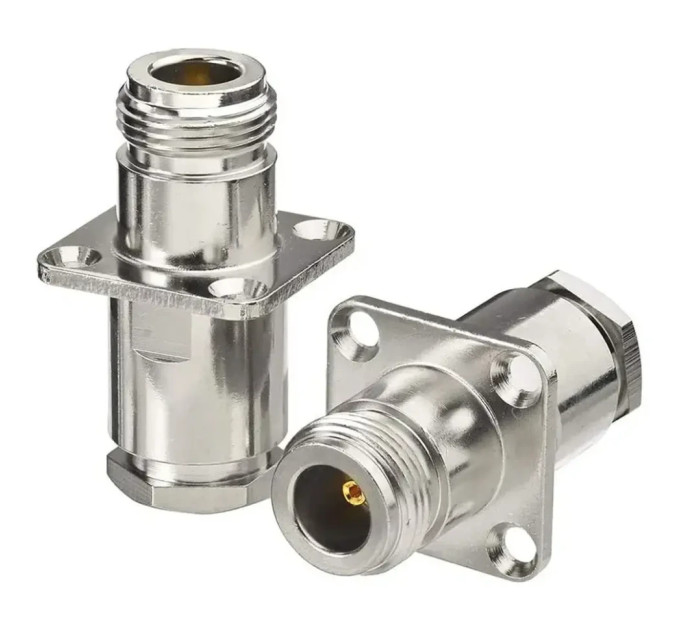

Представляем корпусной разъем с фланцем типа N-female, специально разработанный для подключения кабелей стандартов RG-8, RG213 и LMR400. Это надежное и практичное решение для организации устойчивого и качественного соединения в радиочастотных системах, где необходима максимальная стабильность сигнала и прочность монтажа. Разъем выполнен с прямой ориентацией контакта и обеспечивает простую установку на корпус оборудования с помощью фланца, фиксируемого четырьмя винтами.

Основные характеристики

• Совместимость с кабелями типов RG8, RG213 и LMR400;
• Тип разъема: N-female с прямой ориентацией;
• Монтаж осуществляется на кабель и корпус устройства;
• Фиксация корпуса осуществлена через фланец с 4 винтами для надежной установки;
• Импеданс составляет 50 Ом, что гарантирует оптимальный сигнал на частотах до 11 ГГц;
• Центральный контакт предназначен для монтажа методом пайки, обеспечивая стабильное соединение;
• Номинальное напряжение разъема – 1000 В переменного тока;
• Контактное сопротивление не превышает 3,0 мОм, а сопротивление изоляции минимум 5000 МОм при 500 В постоянного тока;
• Разъем выдерживает напряжение до 2500 В переменного тока в течение одной минуты, что подтверждает его надежность и долговечность.

Разъем N-female на кабель RG8, крепление на блок (4 винта) – преимущества

Данный разъем отличается высокой надежностью и стабильной работой в широком частотном диапазоне до 11 ГГц, что делает его незаменимым элементом в системах бесперебойной связи и высокочастотных передатчиках. Крепление на корпус через фланец с четырьмя винтами обеспечивает сильный и устойчивый контакт, предотвращая люфт и неполадки при эксплуатации даже в условиях вибраций или смены температур. Использование пайки для центральной жилы гарантирует устойчивость электрического соединения и исключает возможность самопроизвольного ослабления контакта. Кроме того, материал и конструкция обеспечивают отличные электрические параметры – низкое контактное сопротивление и высокое сопротивление изоляции, что снижает потери сигнала и повышает качество передачи.

Применение

Данный корпусной разъем предназначен для установки в телекоммуникационное, радио- и радиолюбительское оборудование, где требуется подключение качественного коаксиального кабеля RG8, RG213 или аналогов. Он широко востребован при разработке и ремонте усилителей, передатчиков, антенн и систем связи с требованием надежности и стабильности передачи сигнала. При выборе необходимо обращать внимание на совместимость разъема с типом кабеля и параметры частотного диапазона системы. Монтаж требует соблюдения правил пайки центральной жилы для обеспечения долговременной работы без снижения качества контакта.
