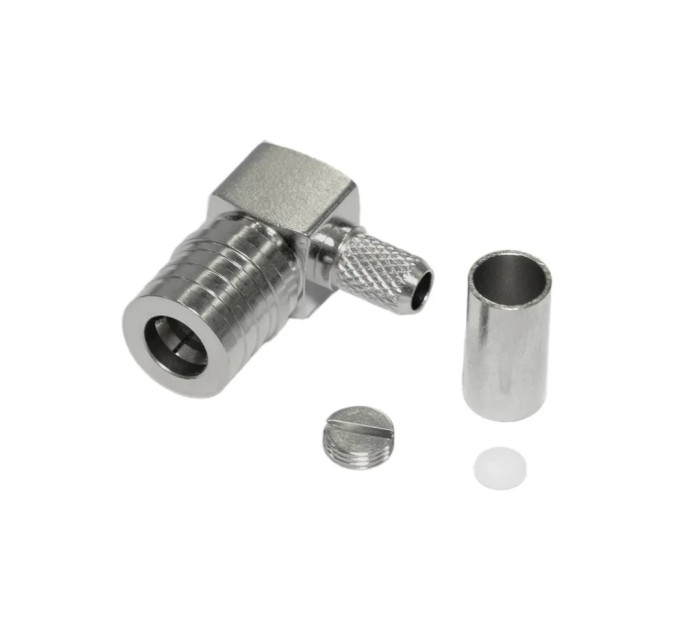

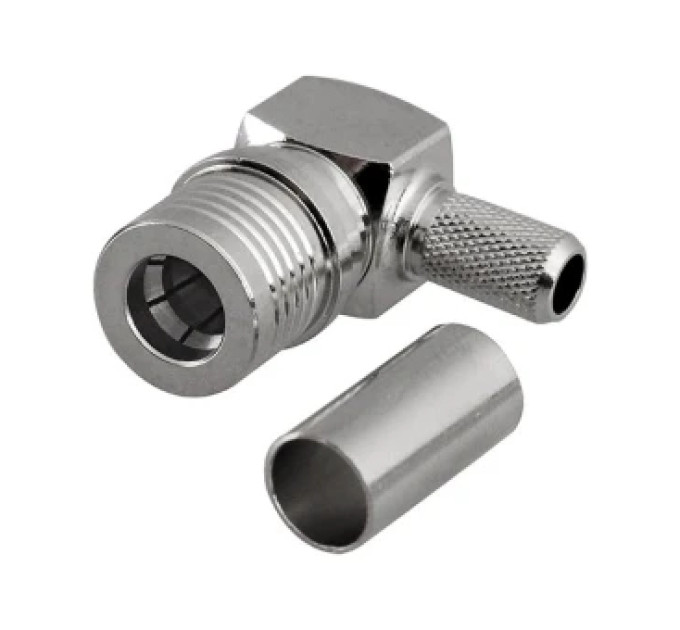

Разъем QMA-male угловой для кабеля RG-58

Разъём QMA-male угловой для кабеля RG-58 купить

Угловой разъем QMA-male для кабеля RG-58 представляет собой высокотехнологичное соединительное устройство, разработанное для надежного монтажа в системах радиочастотных и телекоммуникационных соединений. Особенность данного разъёма в его компактном угловом исполнении и быстром механизме фиксации Snap-lock, что значительно ускоряет и упрощает процесс установки по сравнению с традиционными SMA-коннекторами. Он ориентирован на пользователей, которым необходимы стабильные соединения с минимальными потерями в диапазоне частот до 18 ГГц.

Основные характеристики

• Тип разъёма: кабельный QMA, угловой.
• Центральный контакт: male (штекер), с монтажом методом пайки.
• Совместимость с кабелями: RG58, RG142, RG223, LMR195, LMR200, SYV50-3 и аналогичными с внешним диаметром до 5.5 мм и центральной жилой до 1.2 мм.
• Импеданс: 50 Ом, что обеспечивает оптимальное соответствие требованиям радиочастотных систем.
• Диапазон рабочих частот: до 18 ГГц, с минимальным коэффициентом стоячей волны (КСВ не выше 1,3 в диапазоне 0-6 ГГц).
• Корпус изготовлен из высококачественной латуни с никелевым покрытием для защиты от коррозии и механических повреждений.
• Центральный контакт покрытия золотом для улучшенной электропроводности и надежности соединения.
• Диэлектрик выполнен из материала Делрин, обеспечивающего стабильность электрических характеристик.
• Способ монтажа на экран кабеля – обжим с использованием специальных кримпер-инструментов.
• Разъём выдерживает эксплуатационные температуры от -40°С до +80°С.
• Соответствие стандарту QLF с возможностью выбора водонепроницаемой модификации IP68.

Разъем QMA-male угловой для кабеля RG-58 – преимущества

Главным достоинством QMA-разъёма является его инновационный механизм крепления Snap-lock, который обеспечивает быстрое и надежное соединение без необходимости применения динамометрического ключа. Это не только экономит время монтажа, но и повышает надежность контакта, снижая риск повреждений при повторных подключениях. Угловое исполнение разъёма оптимально для ограниченных пространств, позволяя прокладывать кабели в сложных конфигурациях. Высокий частотный диапазон с низким коэффициентом отражения гарантирует минимальные потери сигнала, что особенно важно в системах связи и радиотехнике. Материалы и покрытие обеспечивают долгий срок службы разъёма в различных условиях эксплуатации, включая отклонения температур и повышенную влажность (для модификаций с защитой IP68).

Применение

Данный угловой разъём QMA-male широко используется в сборке радиочастотных кабельных линий, системах телекоммуникаций, в оборудовании для передачи сигналов в диапазоне до 18 ГГц. Он подходит для монтажа в условиях, где важна скорость и надежность соединений, а также компактность и удобство подключения. Особенно актуален при установке в ограниченных пространствах и мобильных объектах связи. Для достижения максимальной эффективности и безопасности эксплуатации рекомендуется использовать специальные обжимные инструменты при монтаже на кабель и соблюдать температурные ограничения от -40°С до +80°С. Благодаря своей совместимости с популярными типами кабелей, разъём подходит для широкого спектра профессиональных применений, обеспечивая стабильное и долговечное соединение.
