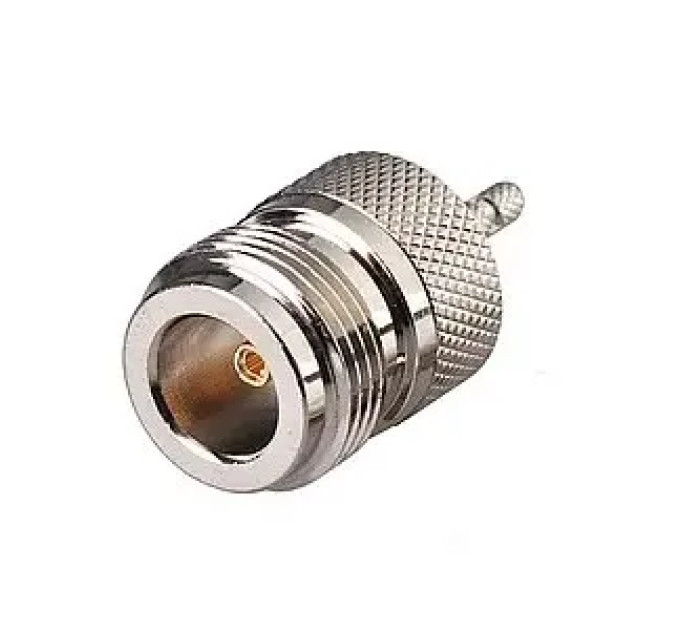

Разъем N-Female для кабеля RG-58

Разъем N-Female для кабеля RG-58 купить

Разъем N-Female представляет собой высококачественный коаксиальный коннектор, предназначенный для надежного соединения с кабелями типа RG-58 и аналогичными. Он рассчитан на работу в частотном диапазоне до 11 ГГц и характеризуется импедансом 50 Ом, что обеспечивает минимальные потери при передаче сигнала. Благодаря универсальной конструкции центрального контакта, допускающей как пайку, так и обжим, этот разъем идеально подходит для сборки и ремонта кабельных линий связи в системах GSM, 3G, 4G, 5G, а также для радиолюбительских и профессиональных задач.

Основные характеристики

• Тип разъема: коаксиальный N-Female (гнездо)
• Центральный контакт: женский (мама), обеспечивает надежное соединение с центральным проводником кабеля

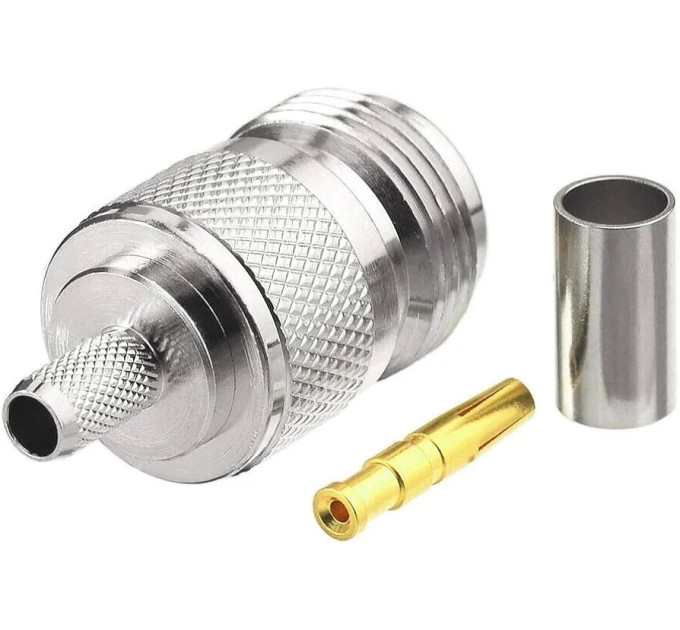

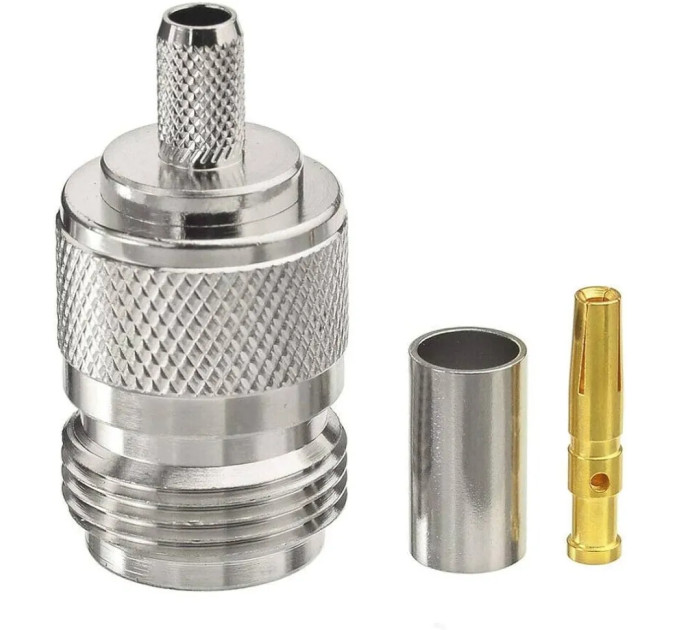

• Метод монтажа центрального контакта: пайка или обжим, что облегчает установку на кабель
• Крепление на внешнюю оболочку и оплетку кабеля осуществляется с помощью обжимного инструмента (кримпера)
• Конструкция: прямой разъем для удобства интеграции в систему
• Совместимость с кабелями RG58, RG142, RG223, LMR195, LMR200, SYV50-3, 3D-FB и аналогичными, с диаметром изоляции до 5,5 мм и жилой до 1,2 мм
• Материал корпуса: латунь с никелевым покрытием, обеспечивающим долговечность и коррозионную стойкость
• Центральный контакт покрыт золотом для улучшенного электропроводящего соединения и предотвращения окисления
• Диэлектрик: высококачественный делрин, обеспечивающий стабильную электрическую изоляцию
• Характеристический импеданс: 50 Ом, оптимальный для радиочастотных приложений
• Рабочий частотный диапазон: от 0 до 11 ГГц
• Максимальный коэффициент стоячей волны (КСВ): 1,3, гарантирующий минимальные отражения сигнала
• Температурный диапазон эксплуатации: от -55°С до +85°С

Разъем N-Female для кабеля RG-58 – преимущества

Данный разъем выделяется универсальностью монтажа центрального контакта: пользователь может как паять, так и обжимать контакт для надежного крепления, что значительно упрощает процесс установки в различных условиях. Корпус из латуни с никелевым покрытием гарантирует долговечность и устойчивость к внешним воздействиям, а золоченый контакт обеспечивает стабильный и надежный электрический контакт без повышенного сопротивления. Прямой конструктив обеспечивает удобство интеграции в большинство систем, а широкий температурный диапазон эксплуатации делает разъем подходящим для использования как в бытовых, так и в профессиональных приложениях при разнообразных климатических условиях.

Применение

Разъем N-Female идеально подходит для создания и ремонта кабельных линий связи, в том числе в сетях GSM, 3G, 4G и 5G, где важно максимально сохранить качество сигнала и минимизировать потери. Он широко применяется в сборках для беспилотных авиационных систем (дронов), радиолюбительском оборудовании, профессиональных радиостанциях и тестовом оборудовании. При выборе данного разъема следует учитывать соответствие кабеля по габаритам: диаметр изоляции должен быть не более 5,5 мм, а центральной жилы — до 1,2 мм. Для правильной установки рекомендуется использовать специализированный обжимной инструмент (кримпер), если центральный контакт крепится обжимом, или обеспечить надежную пайку. Эксплуатация возможна в широком температурном диапазоне, что позволяет применять его как в помещениях, так и на улице при различных погодных условиях.
