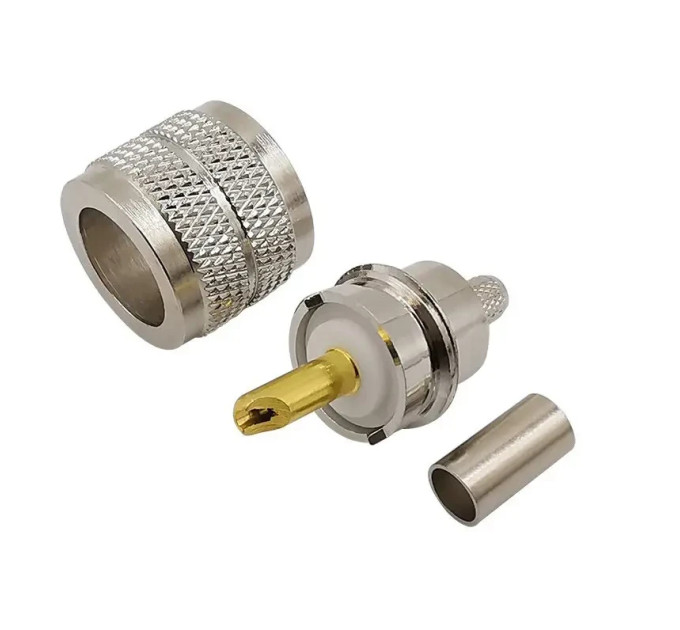

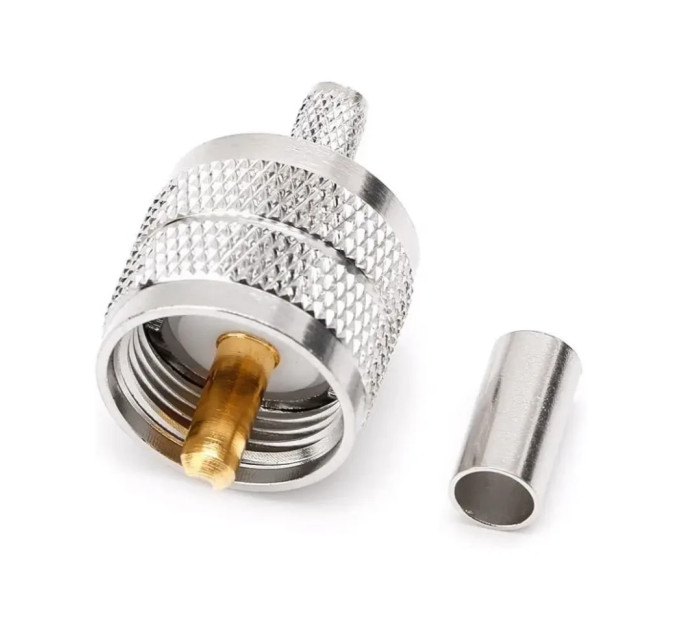

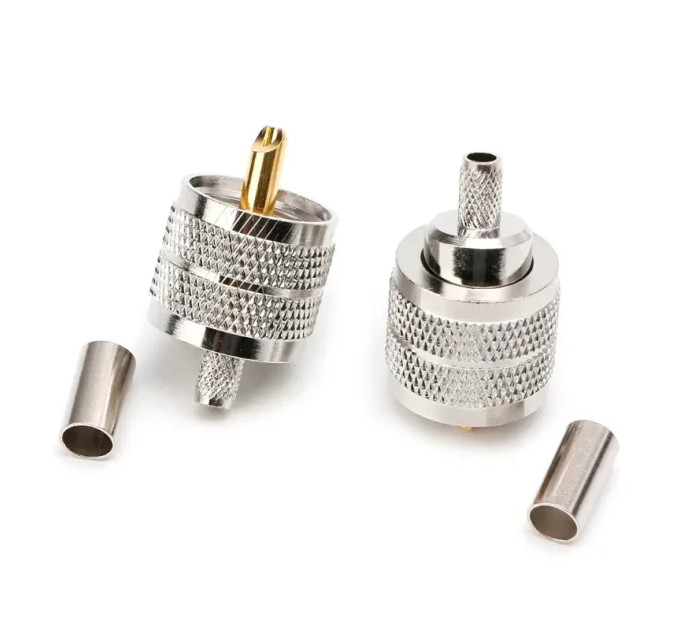

Разъем UHF male для кабеля RG58

Разъем UHF male для кабеля RG58 купить

Разъем UHF male (PL-259, UHF-PL) предназначен для надёжного подключения коаксиальных кабелей с монолитным центральным проводником, таких как RG58, RG142, RG223, LMR195, SYV50-3 и их аналогов. Этот тип разъёма широко применяется в радиолюбительских и профессиональных радиосистемах для обеспечения качественной передачи сигнала на ультра высоких частотах. Особенность данного разъема — его конструкция с пайкой центрального контакта и обжимом внешней оплетки, что гарантирует стабильное электрическое соединение и прочное крепление.

Основные характеристики

• Тип соединения: кабельный UHF-разъем с центральным контактом Male (штекер, вилка)
• Способ монтажа центрального провода: пайка для надежного контакта
• Крепление внешней оболочки кабеля осуществляется обжатием с помощью кримпера и шестигранной матрицы
• Тип соединения с соответствующим разъемом — резьбовой (внутренняя резьба корпуса)
• Конструкция: прямой разъем для стандартного монтажа
• Подходит для кабелей с внешним диаметром изоляции до 4,95 мм, включая RG58, RG142, RG223, LMR195, SYV50-3 и аналогичные
• Материал корпуса: латунь с никелевым покрытием, обеспечивающим сохранность и коррозионную стойкость
• Центральный контакт покрыт золотом для снижения потерь и улучшения передачи сигнала
• Диэлектрик выполнен из прочного материала Делрин, устойчивого к износу и температурным нагрузкам
• Волновое сопротивление: 50 Ом — стандарт для большинства радиочастотных соединений
• Рабочий частотный диапазон: от постоянного тока до 11 ГГц
• Максимальное значение коэффициента стоячей волны (КСХ): 1,3 в диапазоне 0–11 ГГц, что свидетельствует о хорошей согласованности
• Температурный диапазон эксплуатации: от -55 °C до +85 °C для надёжной работы в различных условиях
• Вес изделия составляет 14 грамм

Разъем UHF male для кабеля RG58 – преимущества

Данный UHF разъем отличается высокой надежностью и долговечностью благодаря качественным материалам и продуманной конструкции. Пайка центрального контакта обеспечивает устойчивое электрическое соединение, минимизируя потери сигнала. Никелевое покрытие корпуса защищает от коррозии, а золотое напыление контакта гарантирует стабильность передачи данных даже при многократных подключениях и отключениях. Удобный монтаж с помощью обжимного инструмента делает процесс сборки быстрым и аккуратным, что особенно востребовано радиолюбителями и специалистами по радиосвязи.

Применение

Этот разъем широко используется для подключения антенн к радиостанциям, а также в различных радиочастотных устройствах, где требуется стабильная и качественная передача сигнала. Его надежность и широкий частотный диапазон делают его идеальным вариантом для аматорских радиосетей, систем связи, а также профессионального оборудования. При установке важно тщательно подготовить кабель и правильно выполнить пайку центрального провода, а для крепления оплетки использовать специальный кримпер, что обеспечит долговременную эксплуатацию и защиту от внешних воздействий.
