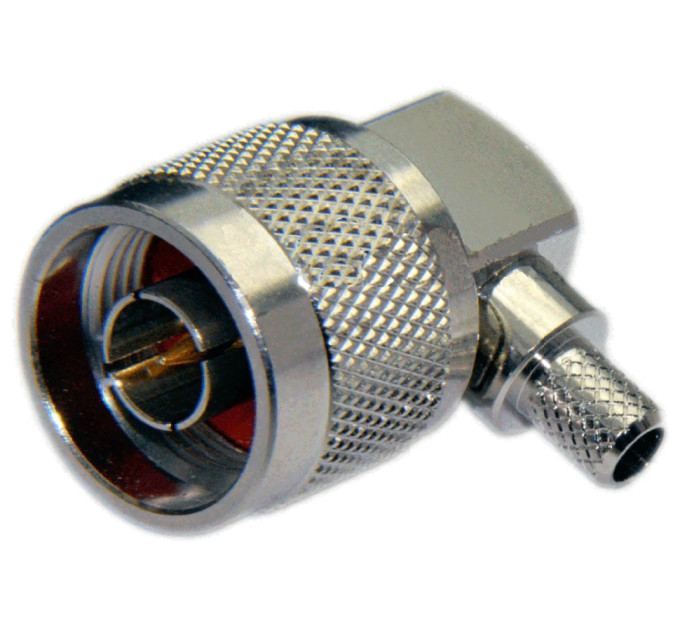

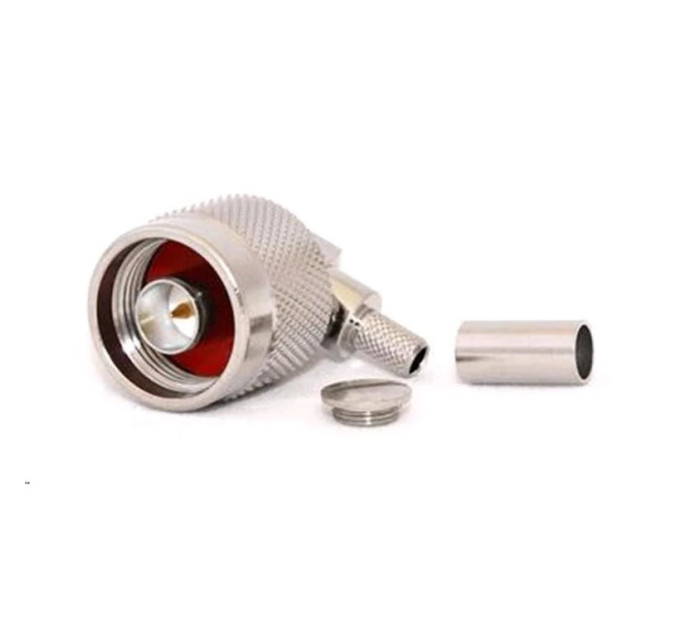

Угловой N-male для кабеля RG-58

Угловой N-male для кабеля RG-58 купить

Угловой коаксиальный разъем типа N с мужским центральным контактом предназначен для профессионального подключения кабеля RG-58 и аналогичных по размеру коаксиальных кабелей. Этот высококачественный разъем предназначен для монтажа методом пайки центрального контакта и обжима внешней оболочки, что обеспечивает надежное и долговечное соединение. Его конструктивная особенность в виде углового корпуса позволяет эффективно экономить пространство в местах с ограниченным доступом, сохраняя при этом высокие электрические параметры и стабильность сигнала.

Основные характеристики

• Тип разъема: коаксиальный N-типа
• Центральный контакт: Male (вилка), монтаж путем пайки
• Монтаж внешнего экрана и оплетки кабеля осуществляется с помощью обжимного инструмента (кримпера)
• Угловое исполнение корпуса для удобства прокладки кабеля
• Совместимость с кабелями RG58, RG142, RG223, LMR195, LMR200, SYV50-3, 3D-FB и аналогами с максимальным диаметром изоляции до 5,5 мм и центральным жилом до 1,2 мм
• Материал корпуса выполнен из латуни (Brass) с никелевым покрытием для защиты от коррозии
• Центральный контакт покрыт золотом (Gold) для улучшения электропроводимости и надежности контакта
• Диэлектрик изготовлен из высококачественного деллрина, обеспечивающего стабильную изоляцию
• Волновое сопротивление: 50 Ом, что идеально подходит для передачи сигналов с минимальными потерями
• Рабочий диапазон частот: от 0 до 11 ГГц, позволяющий использовать разъем в широком спектре радиочастотных применений
• Коэффициент стоячей волны (КСВ): не более 1,3 в диапазоне частот 0-11 ГГц, что гарантирует качественную передачу сигнала
• Рабочий температурный диапазон: от -40°С до +80°С, обеспечивающий стабильную работу в различных климатических условиях

Угловой N-male для кабеля RG-58 – преимущества

Благодаря угловому исполнению разъем значительно упрощает прокладку кабеля в местах с ограниченным пространством, предотвращая перегибы и повреждения. Использование высококачественных материалов, таких как латунь с никелевым покрытием и золотое напыление на центральном контакте, продлевает срок службы и повышает надежность соединения, уменьшает потери сигнала и исключает коррозию. Установка с помощью пайки центральной жилы и обжима внешней оболочки гарантирует прочное крепление и стабильность работы в различных условиях эксплуатации.

Применение

Данный разъем предназначен для профессионального использования в системах передачи радиочастотного сигнала, в том числе в телекоммуникационном оборудовании и измерительных приборах, где требуется стабильное соединение с минимальными потерями при частотах до 11 ГГц. Перед монтажом рекомендуется использовать специализированные обжимные инструменты для обеспечения надежного крепления внешнего экрана. Особое внимание следует уделять правильному монтажу и пайке центрального контакта для достижения оптимальной электрической производительности и долговечности соединения. Его эксплуатация возможна в широком температурном диапазоне, что делает разъем универсальным решением для различных климатических зон и условий работы.
