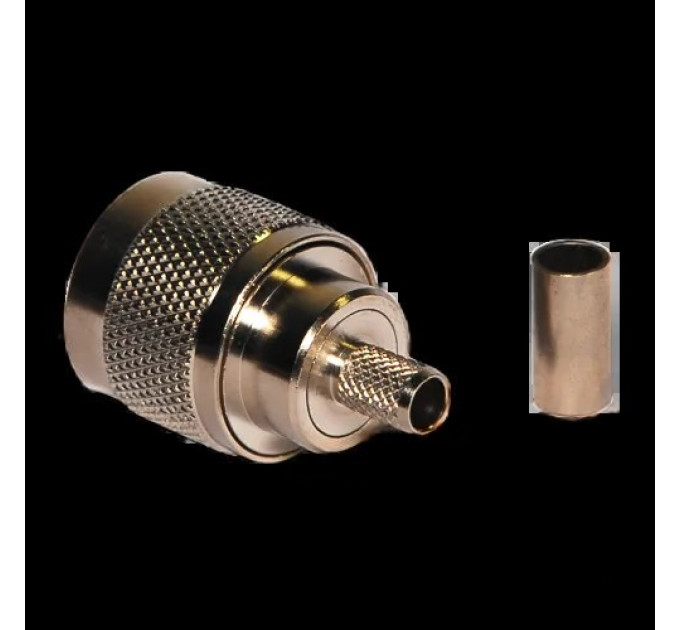

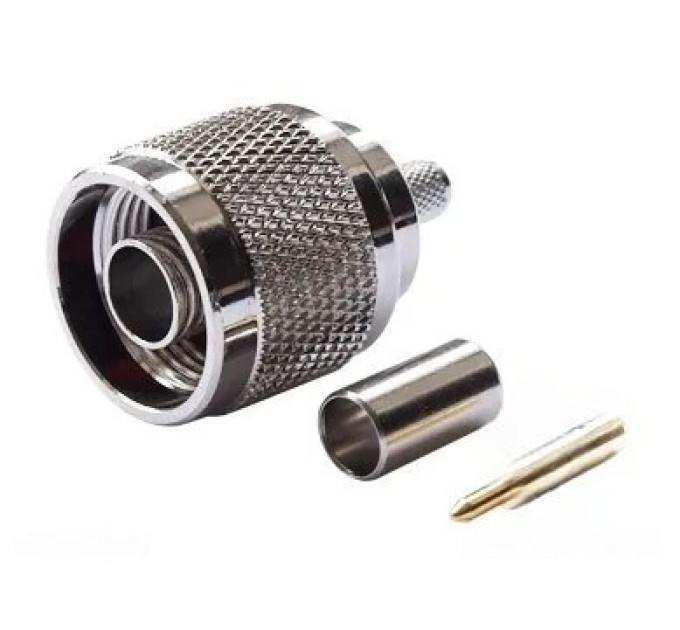

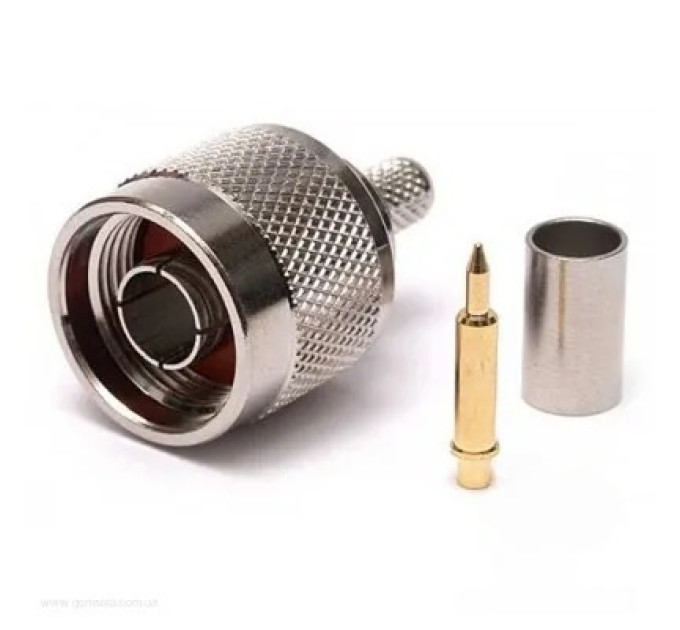

Разъем N-male для кабеля RG-58 под обжим

Разъем N-male для кабеля RG-58 под обжим купить

Представляем высококачественный разъем N-male, специально разработанный для кабелей типа RG-58 и совместимых моделей. Этот разъем предназначен для обжима, что обеспечивает надежное и долговечное соединение в системах передачи сигнала средних и малых уровней мощностей. Он идеально подойдет для специалистов и профессионалов, работающих в сфере связи и радиотехники, обеспечивая стабильность и высокое качество соединения на частотах до 11 ГГц.

Основные характеристики

• Конструктивный тип: прямой кабельный разъем N-типа с резьбовым соединением
• Центральный контакт: мужской (вилка), для пайки на жилу кабеля
• Монтаж: пайка центрального контакта и обжим внешней оболочки с помощью кримпера
• Совместимость с кабелями: RG58, RG142, RG223, LMR195, LMR200, SYV50-3, 3D-FB и аналогами с диаметром изоляции до 5,5 мм и центральной жилой до 1,2 мм
• Материал корпуса: латунь с никелевым покрытием для защиты от коррозии
• Покрытие центрального контакта: золото, обеспечивающее отличную проводимость и надежный контакт
• Диэлектрик выполнен из прочного и стойкого деллрина
• Импеданс: 50 Ом, что соответствует стандартам передачи сигнала высокого качества
• Рабочий частотный диапазон: от 0 до 11 ГГц
• Коэффициент стоячей волны (КСВ): не более 1,3 на всем рабочем диапазоне частот
• Диапазон эксплуатации по температуре: от -40°С до +80°С

Разъем N-male для кабеля RG-58 под обжим – преимущества

Данный разъем выделяется своей универсальностью и надежностью благодаря высокому качеству изготовления и применению долговечных материалов. Использование латунного корпуса с никелевым покрытием обеспечивает защиту от коррозии и механических повреждений, а золотое покрытие центрального контакта гарантирует стабильное и эффективное электрическое соединение. Важное преимущество — монтаж пайкой центрального контакта, что уменьшает риски потери сигнала и повышает долговечность соединения. Конструкция предусматривает использование инструментов обжима, что обеспечивает плотное и герметичное крепление к кабелю, минимизируя механические нагрузки и вибрации. Кроме того, разъем отлично справляется с нагрузками при эксплуатации в широком температурном диапазоне, что делает его пригодным для использования в различных климатических условиях.

Применение

Разъем предназначен для установки на кабели RG-58 и аналогичных, широко применяющихся в системах радиосвязи, включая технологии CDMA и GSM. Его использование особенно актуально при построении кабельных линий связи, обеспечивая качественное соединение оборудования и кабелей с минимальными потерями сигнала. Перед монтажом важно обеспечить правильный обжим внешней оболочки кабеля с помощью специализированного инструмента — кримпера, что гарантирует надежность соединения и соответствует техническим требованиям. Благодаря своему импедансу в 50 Ом и высокому пределу рабочих частот, разъем подходит для работы в диапазоне радиочастотного оборудования, обеспечивая стабильность и минимальное искажение сигнала.
