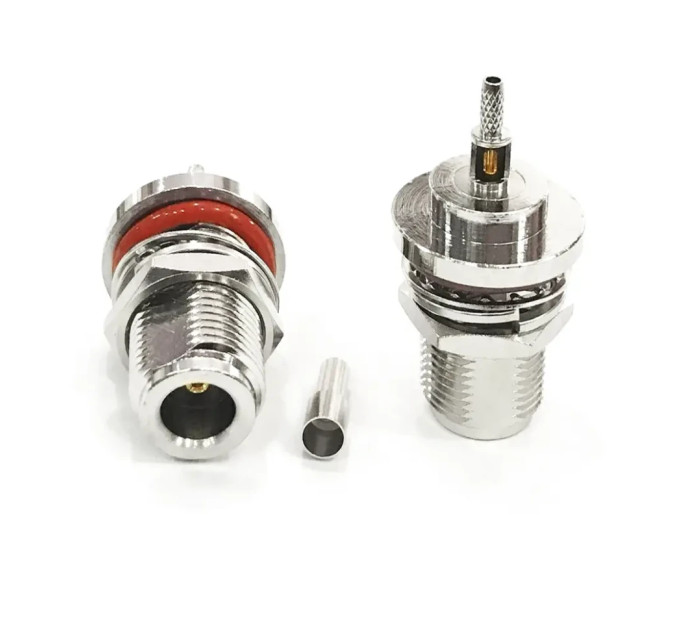

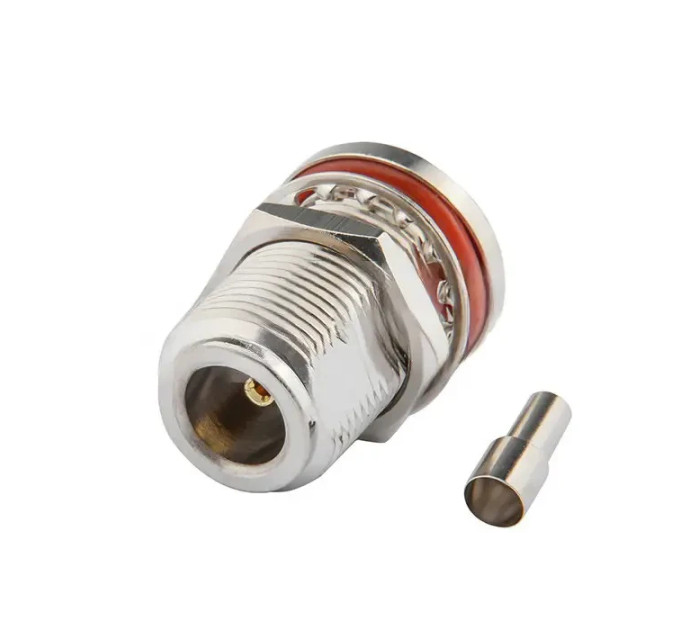

Корпусный N-female для кабеля RG174 RG316 LMR100 Bulkhead

Корпусный N-female для кабеля RG174 RG316 LMR100 Bulkhead купить

Корпусный разъём N-типа с женским центральным контактом, предназначенный для обжима на кабели RG174, RG316 и LMR100, представляет собой надёжное и высококачественное соединительное устройство для широкого спектра радиочастотных применений. Этот разъём идеально подходит для монтажа на корпус (bulkhead), обеспечивая стабильное соединение с минимальными потерями и высокой механической прочностью. Благодаря универсальности и точному соответствию техническим требованиям, изделие востребовано как профессиональными радиоинженерами, так и в промышленных установках.

Основные характеристики

• Тип разъёма: N-типа с кабельным исполнением
• Центральный контакт: женский (гнездо)
• Монтаж центрального контакта осуществляется путём пайки на жилу кабеля
• Фиксация внешней оболочки и оплётки кабеля проводится при помощи обжимного инструмента (кримпера)
• Крепление к корпусу выполняется через гайку, обеспечивая надёжное закрепление и герметичность
• Конструкция: прямой разъём
• Поддерживаемые коаксиальные кабели: RG-316, RG-188, RG-174, LMR100, а также аналоги с внешним диаметром до 3,1 мм
• Материал корпуса: латунь с никелевым покрытием, обеспечивающим защиту от коррозии
• Центральный контакт покрыт золотом, что улучшает электропроводность и предотвращает окисление
• Изолятор выполнен из деллрина, обеспечивающего высокую диэлектрическую прочность
• Импеданс: 50 Ом, что гарантирует совместимость с большинством радиочастотных систем
• Рабочий диапазон частот: от постоянного тока до 11 ГГц
• Коэффициент стоячей волны (КСВ) не превышает 1.3, что свидетельствует о низких отражениях сигнала
• Вес изделия составляет примерно 32 грамма

Корпусный N-female для кабеля RG174 RG316 LMR100 Bulkhead – преимущества

Данный разъём отличается высокой надёжностью и долговечностью, благодаря использованию качественных материалов и точному соблюдению технологических стандартов. Благодаря золотому покрытию центрального контакта обеспечивается стабильность сигнала даже в условиях высокой влажности или пыли. Возможность монтажа на корпус с креплением гайкой упрощает установку и позволяет добиться плотного и безопасного соединения. Обжимная конструкция гарантирует минимальные потери сигнала и значительно снижает риск возникновения шумов или помех. Кроме того, разъём выдерживает широкий температурный диапазон от -55°C до +80°C, что расширяет сферы его применения в различных климатических условиях.

Применение

Корпусный N-female разъём предназначен для надёжного соединения коаксиальных кабелей моделей RG174, RG316, LMR100 и им подобных при частотах работы до 11 ГГц. Он широко используется в системах радиосвязи, телекоммуникационных линиях, радиооборудовании и других электронных устройствах, где требуется стабильное и качественное коаксиальное соединение с минимальными потерями. Особое внимание при эксплуатации следует уделять правильному обжиму и монтажу с использованием специализированного инструмента, что обеспечит долговечность и оптимальные электрические характеристики. Этот разъём станет незаменимым элементом при создании кабельных линий, а его конструктивные особенности обеспечат комфорт и надёжность в эксплуатации даже в сложных условиях.
