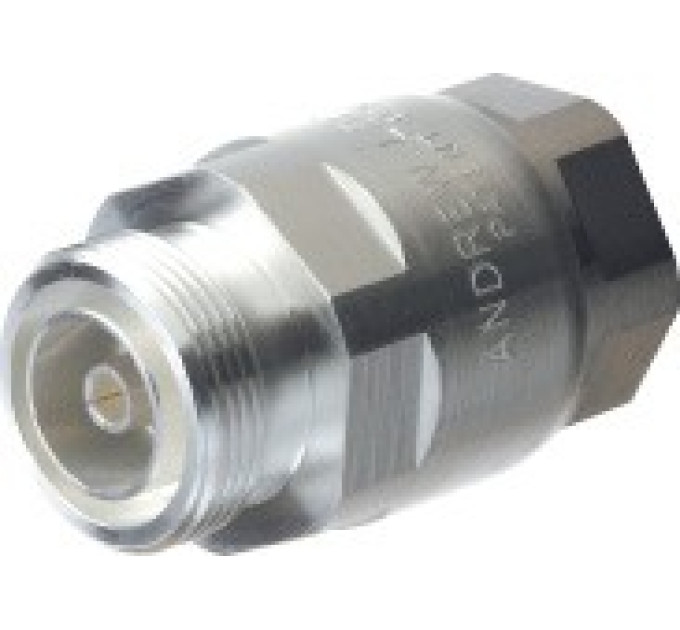

ВЧ разъем Andrew L5PDF-RC DIN 7/16 female для фидера 7/8

ВЧ разъем Andrew L5PDF-RC DIN 7/16 female для фидера 7/8 купить

Профессиональный ВЧ разъем Andrew L5PDF-RC с интерфейсом DIN 7/16 female предназначен для обеспечения надежного соединения с кабелем типа фидер 7/8 (LDF5-50A). Этот разъем идеально подходит для систем беспроводной связи и радиочастотного оборудования, обеспечивая стабильную передачу сигнала на широком частотном диапазоне. Устройство отличается высокой надежностью и качеством исполнения, что делает его востребованным решением для предприятий и специалистов, работающих в области телекоммуникаций.

Основные характеристики

• Тип разъема: беспроводной радиочастотный 7/16 female;
• Совместимый кабель: LDF5-50A диаметром 7/8 дюйма;
• Конструкция: прямой корпус с креплением ball clamp;
• Внутренний контакт серебрянный с закреплением captivated для надежного соединения;
• Внешний контакт покрыт триметаллическим сплавом, что обеспечивает долговечность;
• Коэффициент затухания: типичный 0.05 (для частот в ГГц);
• Рабочий частотный диапазон: от 0 до 5000 МГц;
• Импеданс кабеля и разъема: 50 Ом;
• Максимальная средняя мощность: 2.3 кВт при 900 МГц;
• Максимальная пиковая мощность: 40 кВт;
• Тест напряжения постоянного тока: до 4000 В;
• Уровень подавления интермодуляционных искажений (3-й порядок): -120 дБм при 910 МГц;
• Показатели возвратных потерь и коэффициента стоячей волны (VSWR) отличные на разных частотных диапазонах;
• Прочность при монтаже: выдерживает 25 циклов прикрепления и 500 циклов интерфейсной прочности;
• Механическая защита: высокая сила удержания (889.64 Н), крутящий момент 8.14 Н·м;
• Диапазон рабочих температур: от -55 °C до +85 °C;
• Защищен от воздействия влаги и пыли с рейтингом IP66/IP68 при различных испытаниях;
• Вес изделия: 177 грамм;
• Размеры: длина 58.93 мм, диаметр 37.08 мм.

ВЧ разъем Andrew L5PDF-RC DIN 7/16 female для фидера 7/8 – преимущества

Данный ВЧ разъем выделяется своей повышенной стабильностью передачи сигнала и минимальными потерями, что критично для качественной работы современных систем связи. Материалы высокого качества, включая серебряное покрытие внутреннего контакта и триметаллическое покрытие внешних частей, гарантируют долговечность и устойчивость к коррозии. Простой и надежный способ крепления обеспечивает надежный монтаж без сложностей и необходимость частого обслуживания. Совместимость с популярным кабелем LDF5-50A делает этот разъем универсальным решением как для новых установок, так и для модернизации существующих систем. Высокая устойчивость к экстремальным температурным условиям и воздействию влаги расширяют область эксплуатации изделия в самых жестких средах.

Применение

Разъем Andrew L5PDF-RC широко используется в телекоммуникационных системах, базовых станциях сотовой связи, радиорелейных линиях и другом профессиональном радиооборудовании. Он оптимально подходит для соединения кабелей фидерного типа 7/8 дюйма в системах передачи высокочастотных сигналов до 5000 МГц. При выборе следует учитывать соответствие с кабелем по импедансу и габаритам, а также среду эксплуатации, где важна защита от влаги, пыли и механических воздействий. Благодаря высокой механической стойкости и многократному циклу монтажа, этот разъем подходит для технического обслуживания и модернизации оборудования в полевых условиях.
