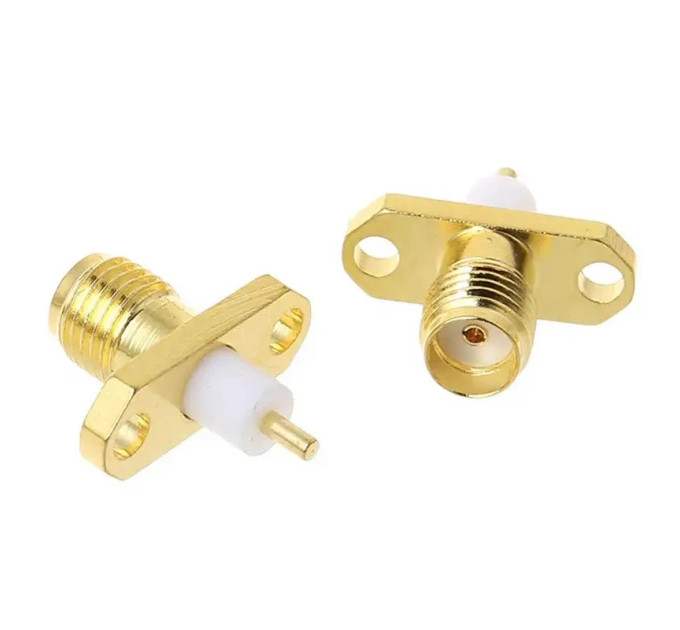

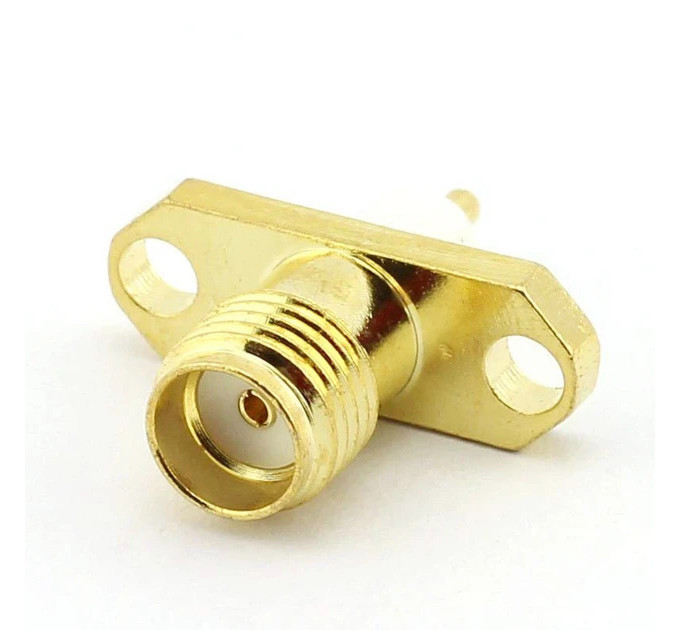

Фланец SMA-female PCB 2 отвори

Фланец SMA-female PCB 2 отвори купить

Фланец SMA-female PCB с двумя отверстиями представляет собой надежный монтажный разъем, предназначенный для подключения антенн и различных электронных компонентов к передатчикам и приемникам. Этот высококачественный коннектор обеспечивает прочное и стабильное соединение в радиочастотных цепях, благодаря чему станет отличным выбором для специалистов в области связи и радиотехники, которые ценят надежность и долговечность своих устройств.

Основные характеристики

• Коннектор типа SMA с монтажом на панель и центральным контактом Femalе, обеспечивающим качественное соединение;
• Два монтажных отверстия обеспечивают прочное крепление на панели с помощью винтов (винты в комплект не входят);
• Центральный контакт монтируется на центральную жилу кабеля методом пайки для надежного электрического соединения;
• Материал изготовления — латунь, обеспечивающая высокую механическую прочность и устойчивость к коррозии;
• Импеданс разъема составляет 50 Ом с минимальными потерями сигнала, что хорошо подходит для высокочастотных применений;
• Рабочий температурный диапазон от -55℃ до +155℃ позволяет использовать разъем в различных климатических условиях;
• Максимальное рабочее напряжение достигает 335 В, что обеспечивает стабильную эксплуатацию в разнообразных электрических схемах;
• Частотный диапазон работы — постоянный ток до 4 ГГц, что делает данный разъем безопасным для высокочастотных приложений;
• Изолятор выполнен из ПТФЭ, что обеспечивает надежную электрическую изоляцию и термостойкость;
• Устойчивость к вибрациям достигает 100 м/с² в диапазоне частот от 10 до 500 Гц, что гарантирует стабильность соединения в условиях вибрационных нагрузок;
• Долговечность и надежность обеспечивается ресурсом не менее 500 циклов подключений и отключений;
• Стандарт качества IEC169-15 и MIL-C-39012 подтверждает соответствие промышленным нормам.

Фланец SMA-female PCB 2 отвори – преимущества

Данный фланец SMA отличается высокой прочностью и надежностью конструкции, что позволяет избежать случайных разрывов соединений, даже в условиях вибрации или механических нагрузок. Удобная панельная установка с помощью двух винтов обеспечивает надежную фиксацию изделия на устройстве, минимизируя возможность смещения или ослабления контактов. Использование качественных материалов, таких как латунь и ПТФЭ, гарантирует долговечность и устойчивость к коррозии и перепадам температуры, что крайне важно для работы в разнообразных климатических условиях и промышленных применениях. Кроме того, разъем легко паять, что упрощает монтаж и ремонт оборудования.

Применение

Фланец SMA-female PCB с двумя отверстиями широко используется для подключения удаленных антенн и радиоэлементов в системах передачи и приема сигнала, включая радиостанции, беспроводные устройства, измерительные приборы и промышленные коммуникационные модули. Особое внимание при выборе фланца следует уделить правильному монтажу: надежное крепление на панели и качественная пайка центрального контакта обеспечивают оптимальную работу всей системы. Благодаря широкому температурному диапазону и устойчивости к вибрациям, этот разъем подходит для применения как в стационарных, так и в мобильных установках, а также в условиях с повышенными механическими нагрузками.
