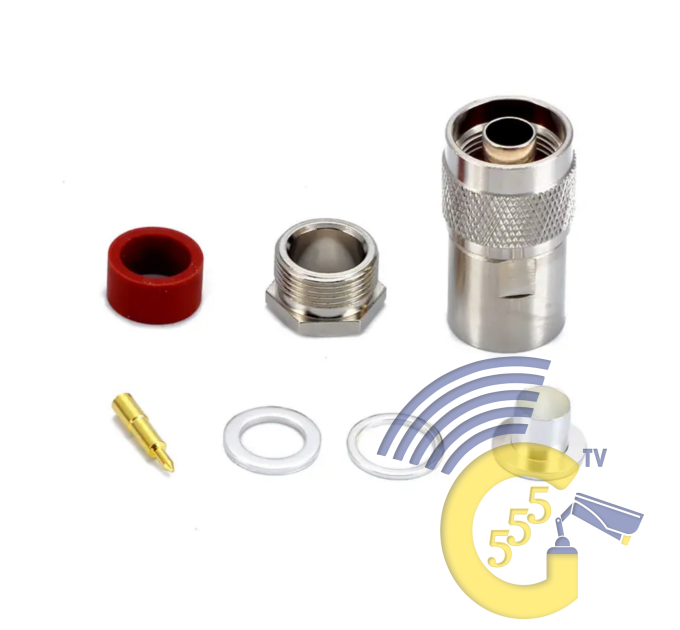

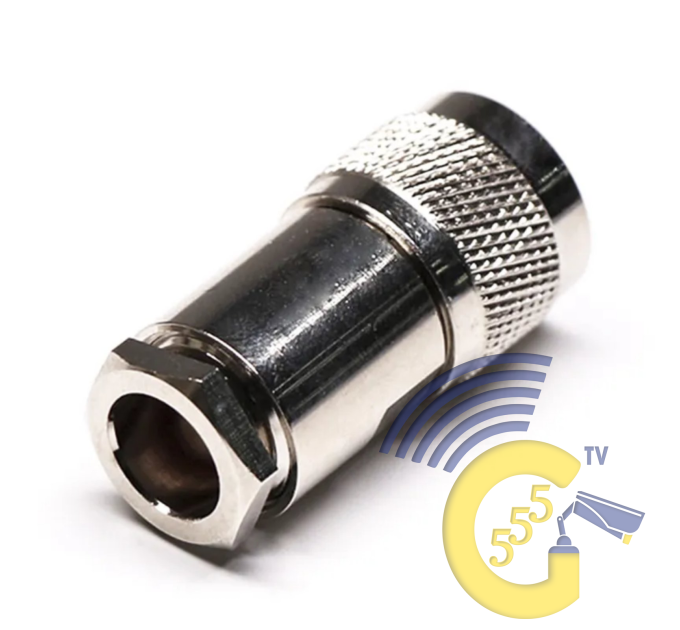

Разъем N-male для ВЧ кабеля RG-8

Коннектор высокочастотный N-типа под кабель RG8 50 Ом

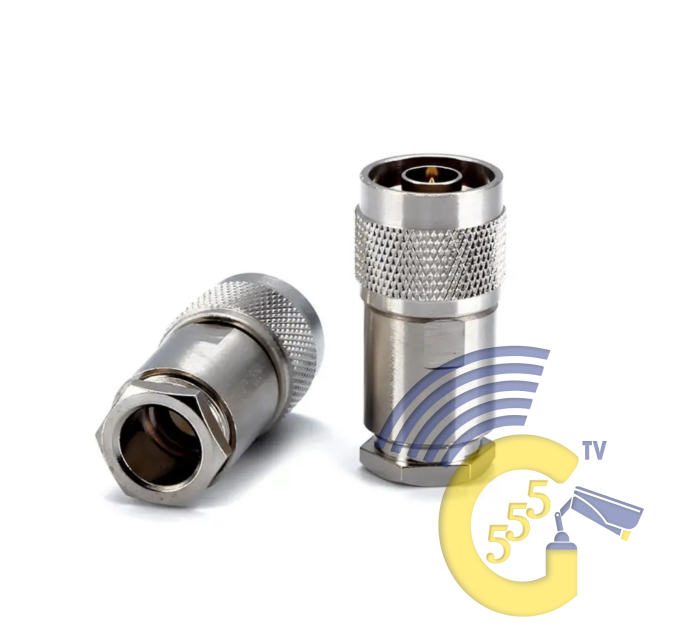

Этот разъем ВЧ N-male для кабеля RG8, LMR 400, SLL отличается от аналогов простым монтажом. Такой тип соединения часто называют «полевым». Он требует минимум инструментов. Основным принципом соединения является складывание и обжим. При этом качество передачи импульсного потока остается неизменным. Это стало результатом продуманной конструкции и сочетания материалов.

Основное предназначение изделия

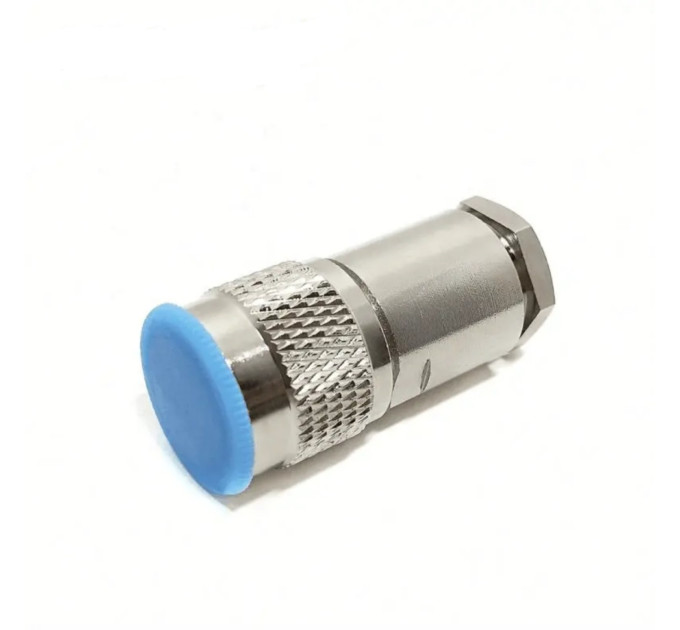

Разъем N-папа для кабеля RG-8, LMR400 без пайки нужен для соединения элементов ВЧ-систем. Он часто используется в системах усиления мобильного покрытия. При этом не имеет значения расположение и модификация такой конструкции. Деталь решит проблему подсоединения кабеля и в спецоборудовании. Ее «соседями» могут быть высокочастотные приборы для создания покрытия в условиях военных действий.

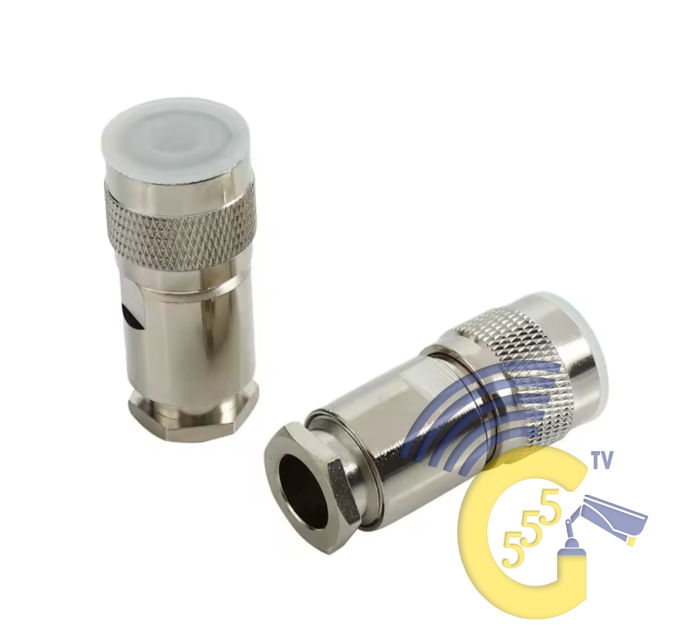

Деталь очень компактная. Она не подвержена коррозии. Поэтому разъем N Male на кабель RG-8 можно приобрести заранее. Но хранить лучше в упаковке. На резьбе не должна скапливаться пыль.

Особенности разъема

Производителю удалось достичь высокого качества разъема. Этому способствует оптимальная конструкция изделия. В основе детали центральный контакт с золотым напылением. Он определяет проводность сигнала. В качестве изоляции выбран диэлектрик из делрина. Такой материал относится к группе термопластиков. Он хорошо держит форму и устойчив к физическому воздействию. А никелевый корпус защитит коннектор от влияния влаги и температур.

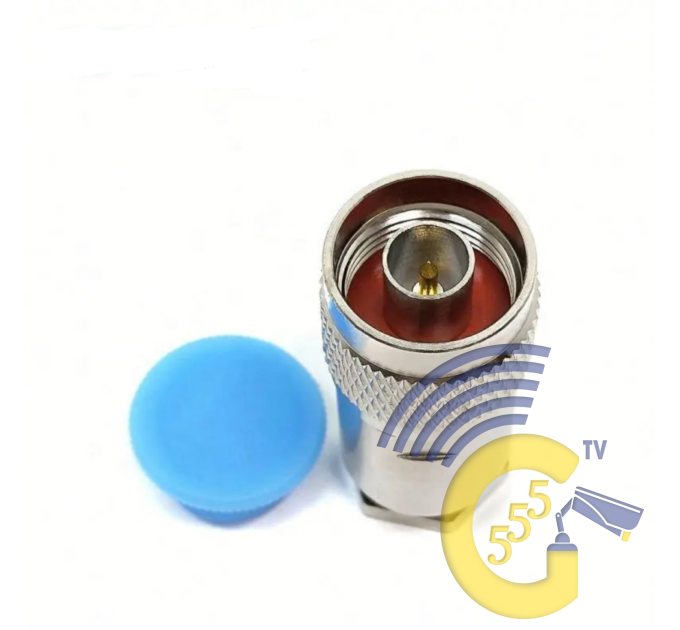

Благодаря своей конструкции разъем ВЧ N Male (папа) для кабеля RG8 способен:
1.    Работать с частотами до 11 ГГц. При этом передача сигнала останется качественной.
2.    Поддерживать низкий КСВ. Он равен 1,3. Это ниже допустимого максимума. И указывает на отсутствие в детали эффекта обратных импульсов.
3.    Адаптироваться под разное оборудование. Для этого деталь имеет стандартное волновое сопротивление. Оно равно 50 Ом. Поэтому коннектор сочетается с моделями кабелей разных производителей.

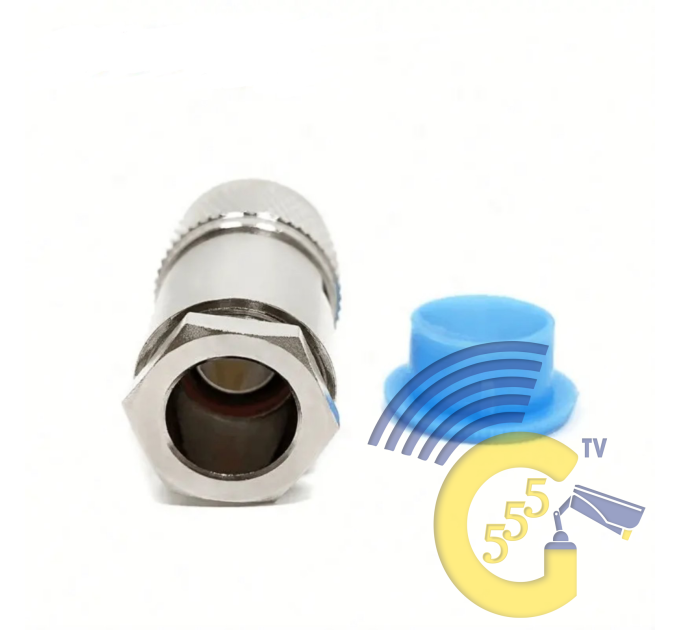

4.    Выполнять свои функции при перепадах температур. N разъем штыревой, полевого монтажа для RG-8 не теряет функциональность в мороз до -40°С. А также выдерживает нагревание до 80°С.
У адаптера хорошая изоляция. Она не позволяет внешним электромагнитным полям влиять на качество импульсного потока. Сигнал защищен от помех окружающей среды.

Нюансы монтажа

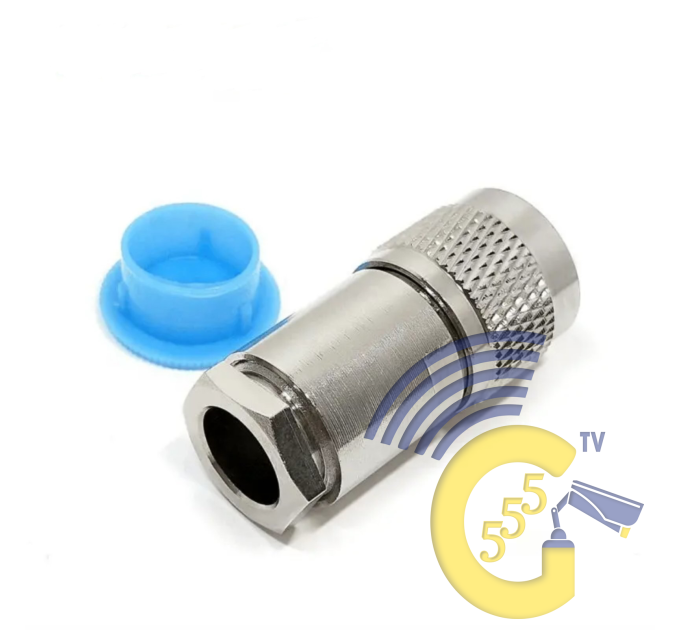

Подсоединить коннектор N-тип под кабель 50 ом RG8 / 8D-FB можно с помощью двух гаечных ключей. Необходимо поэтапно выполнять соединение:

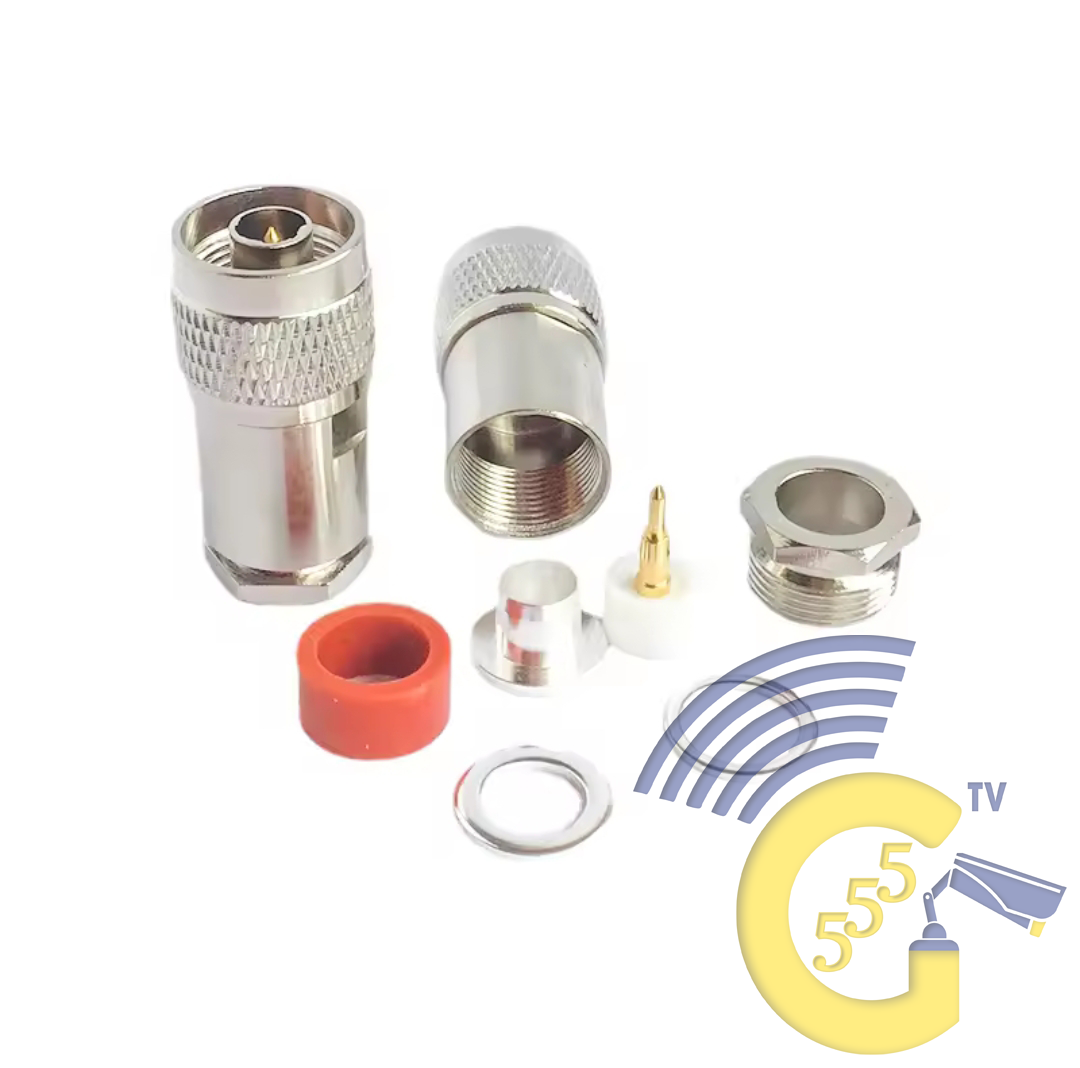

1.    Зачистить центральную жилу коаксиального кабеля.
2.    Одеть детали переходника.
3.    Насадить на основу кабеля контакт и выполнить обжим.
4.    Собрать все элементы.
5.    Зажать на контакте N-типа часть штекера гаечными ключами.

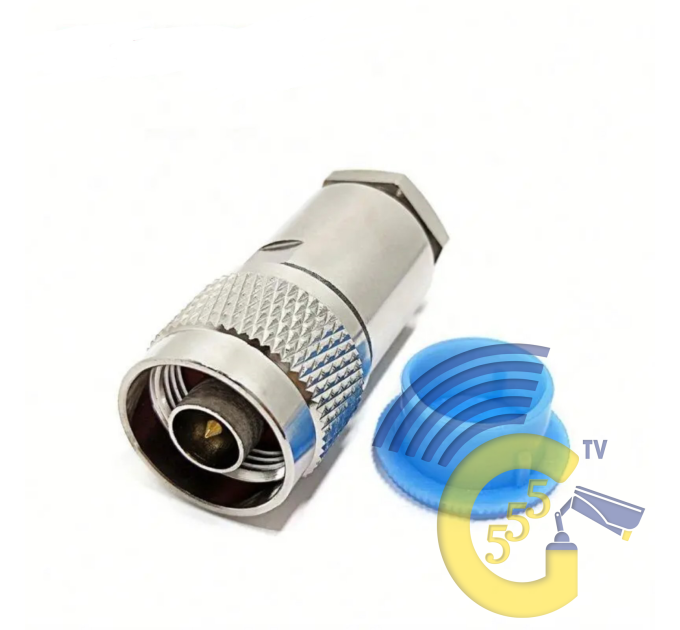

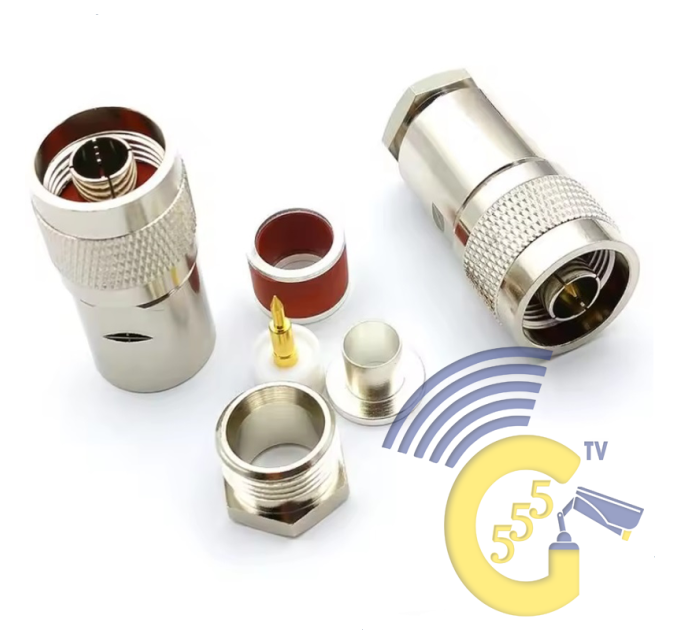

Контакт должен быть герметичен. При правильном монтаже разъем N-Type-Male на кабель RG-8/LMR400 50 ом подойдет и для кабеля с увеличенным диаметром. Нужно проверить отсутствие давления на место крепления. Причиной такой нагрузки может стать провисающий кабель. Поэтому стоит фиксировать фидер при значительных дистанциях.
