ВЧ аттенюатор SMA 25 дБ

Аттенюатор ВЧ 25 дБ SMA: Точный Контроль Мощности для Измерительных Систем

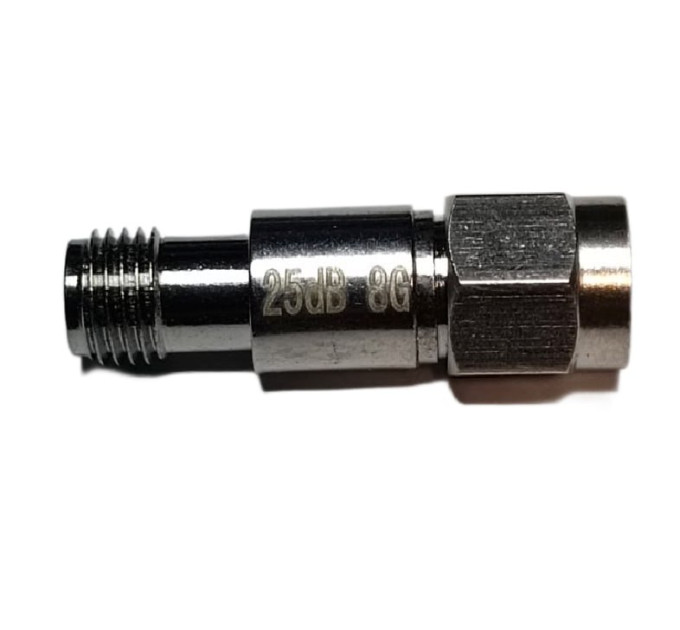

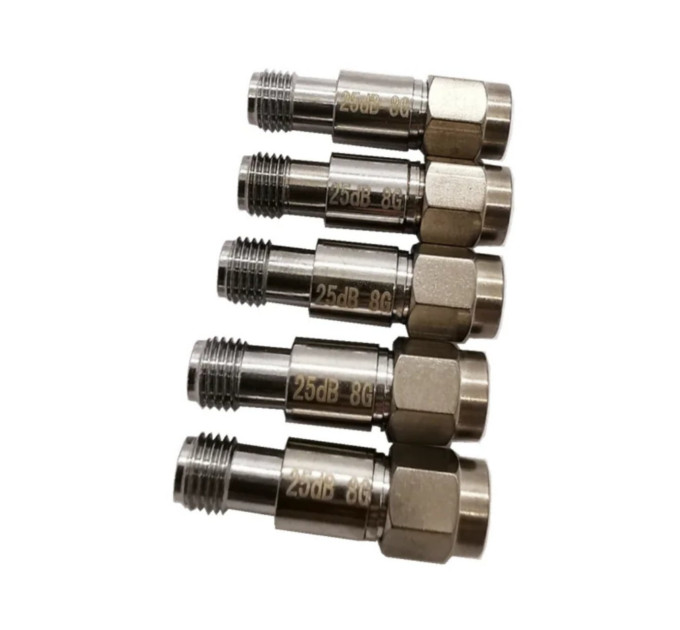

Представляем высокочастотный аттенюатор 25 дБ SMA (male) - SMA (female) – незаменимый компонент, специально разработанный для точного снижения уровня сигнала в измерительных системах. Эта компактная деталь с монолитной конструкцией выполняет ключевую задачу: значительно ослабляет высокочастотные импульсы на выходе, при этом сохраняя их исходное качество без искажений. Это делает её идеальным решением для контроля и калибровки чувствительного ВЧ-оборудования.

Конструкция и Принцип Работы: Эффективность без Компромиссов

Данный аттенюатор обладает пассивным строением, что означает полное отсутствие необходимости в отдельном электропитании. Все его функции реализуются за счет продуманных внутренних схем, основанных на принципе ответвления. Часть входящего сигнала эффективно отделяется от основного потока и постепенно затухает внутри прибора. Важно отметить, что, несмотря на пассивность, ВЧ аттенюатор SMA может незначительно нагреваться в процессе работы. Поэтому для обеспечения стабильной и долговечной эксплуатации критически важно избегать перегрузок высокочастотной системы, поскольку деталь не оснащена дополнительным охлаждением.

Величина затухания в аттенюаторе является фиксированной и не регулируется, что подчеркивает важность внимательного выбора модели, точно соответствующей вашим потребностям. Тем не менее, конструкция прибора предусматривает легкий демонтаж, позволяя быстро извлечь его из системы, если необходимость в ослаблении сигнала отпадет.

Универсальность и Соответствие Стандартам: Идеальный Выбор для ВЧ-Приложений

В основном аттенюатор SMA на 25 дБ находит применение в высокоточных измерительных конструкциях. Его стандартизированное волновое сопротивление составляет 50 Ом, что является общепринятым показателем для всех ВЧ-систем и гарантирует идеальное согласование с широким спектром оборудования. Благодаря способности работать в широком диапазоне частот, **Аттенюатор SMA 25 дБи, DC-8 ГГц** охватывает все полосы сигналов украинских операторов сотовой связи, подтверждая свою универсальность и применимость.

Одним из ключевых преимуществ этой модели является минимальное влияние на качество сигнала. Его коэффициент стоячей волны (КСВ) лишь немного превышает единицу, оставаясь значительно ниже допустимой нормы в 1,5. Такой показатель свидетельствует об отсутствии искажений сигнала и нежелательных шумов, гарантируя чистоту и точность передаваемого ВЧ-потока.

Сценарии Использования: Расширяя Возможности Измерений

Ослабление сигнала на 25 дБ, которое обеспечивает этот аттенюатор, может быть чрезвычайно полезным в различных измерительных сценариях. Этот показатель позволяет **замещать свойства затухания в коаксиальном кабеле**. Для точной имитации реальных условий эксплуатации необходимо заранее рассчитать суммарное затухание в проводе по всей его длине. Затем можно выбрать ВЧ аттенюатор 25 дБ (или комбинацию нескольких изделий) с соответствующим общим показателем затухания. Это дает уникальную возможность проверять ВЧ-устройства и системы в условиях, максимально приближенных к реальным, еще до их фактического монтажа.

С помощью данного аттенюатора можно выполнять различные виды диагностики и тонких настроек, воссоздавая точные электрические схемы. Затухание в аттенюаторе будет замещать как потери в кабеле, так и расход импульсов на высокочастотное излучение прибора. Однако для всех этих случаев необходимы предварительные и точные расчеты, так как изделие лишь помогает проверить функционирование отдельных устройств или целых трактов.

Для монтажа коаксиальный постоянный аттенюатор, SMA, 50 Ом оснащен двумя стандартными контактами: "вилкой" (штекер) и "гнездом" (розетка). Установка детали проста и может быть выполнена самостоятельно. Главное – обеспечить плотное и надежное крепление, которое исключает любое расшатывание, поскольку стабильность соединения критически важна для ВЧ-систем.

Долговечность и Устойчивость: Гарантия Длительной Эксплуатации

Целостная конструкция аттенюатора является залогом его выдающейся долговечности. Металлический корпус надежно защищен от коррозии и устойчив к внешнему давлению и механическим нагрузкам. Для обеспечения безупречной работы на протяжении всего срока службы крайне важно беречь внутреннюю резьбу и контакты от скопления пыли во время хранения. Внутри прибора не должно быть конденсата или засорений, так как даже мельчайшие частицы могут стать причиной помех и ухудшения передачи сигнала.

Данная деталь способна выполнять свои задачи в исключительно широком диапазоне температур. **Аттенюатор SMA 25 дБ для измерительных систем** эффективно работает даже при экстремально низких температурах до **-40°С**, а максимальная температура окружающей среды, при которой он сохраняет стабильность, не должна превышать **+120°С**. Это подтверждает его надежность и применимость в самых разнообразных климатических условиях.
