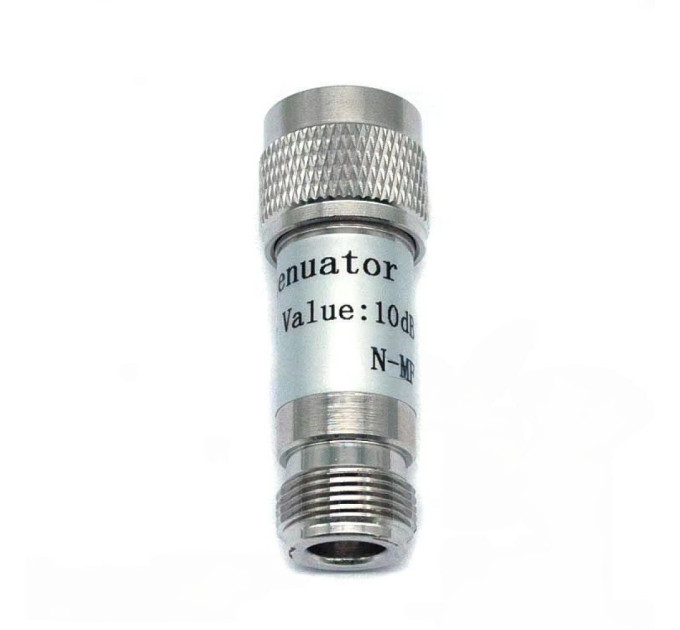

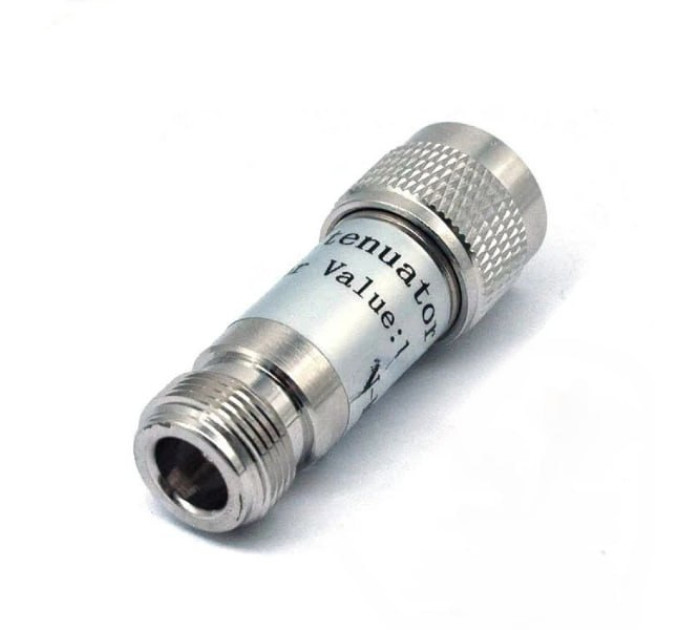

ВЧ аттенюатор АТ-N-RF 10 дБ

Аттенюатор высокочастотный -10 дБ для систем усиления мобильной связи

ВЧ аттенюатор 10 дБ эффективно снижает мощность сигнала в системах усиления мобильной связи. Устройство отличается компактностью и простой конструкцией, поддерживает частоты до 3 ГГц. Волновое сопротивление 50 Ом делает его универсальным для большинства антенно-фидерных систем.

Когда необходим аттенюатор?

Системы усиления связи направлены на улучшение сигнала, но в некоторых случаях устройства создают взаимные помехи, известные как закольцовка сигнала. Это происходит из-за ошибок при монтаже, например, недостаточного расстояния между внутренней и внешней антеннами. Если репитер не регулируется, аттенюатор 10 дБ решает эту проблему, снижая мощность сигнала.
Еще одна ситуация – несоответствие мощности устройств. Слишком мощная антенна может вывести из строя слабый репитер. Использование ВЧ аттенюатора 10 дБ позволяет защитить дорогостоящее оборудование.

Принцип работы устройства

ВЧ аттенюатор АТ-N-RF отличается простотой конструкции и не требует подключения к источнику питания, работая за счет энергии системы. Устройство использует схемы деления напряжения, где часть импульсов отделяется и рассеивается, превращаясь в минимальное количество тепла. Выделение энергии настолько незначительно, что не ощущается и не влияет на систему.
Уровень ослабления сигнала стабилен – 10 дБ, независимо от внешних условий. При этом качество сигнала сохраняется: он не искажается и не прерывается.

Прочность и надежность

Устройство изготовлено из комбинации металлов, что обеспечивает его долговечность и высокую ударопрочность. Корпус устойчив к влаге, коррозии и не вступает в реакцию с бытовой химией. Аттенюатор сохраняет работоспособность при температурах от -45°C до +75°C.
Важно обеспечить плотное соединение с соседними контактами, так как малейшее расшатывание в системах передачи ВЧ-сигнала может вызвать помехи. Для защиты соединений рекомендуется фиксировать кабель, чтобы избежать механических нагрузок.

Как установить аттенюатор?

ВЧ аттенюатор 10 дБ N (female) - N (male) подключается к системе подобно переходнику. Он оснащен двумя контактами для соединения с коаксиальным кабелем и устройством. Чаще всего его устанавливают на входе репитера, чтобы снизить мощность входящего сигнала. В некоторых случаях аттенюатор используют для уменьшения мощности внутренней антенны, соединяя его с кабелем и входом антенны.
Перед тем как купить аттенюатор, необходимо точно рассчитать мощность сигнала. Важно учитывать затухание сигнала в коаксиальном кабеле, которое зависит от его длины. Это влияет на сигнал, поступающий к репитеру или внутренней антенне.
Устройство имеет прямую конструкцию, поэтому не подходит для угловых соединений. Перед монтажом рекомендуется составить схему системы с указанием расположения устройств и предполагаемой мощности сигналов, чтобы избежать непредвиденных несоответствий.
