Разъем N(штекер) male для RG402 (.141")

Разъем N (штекер) male для RG402 (.141") купить

Разъем N (штекер) male предназначен для соединения с кабелем типа RG402 (.141"). Этот коннектор обеспечивает надежный контакт и высокое качество передачи сигнала, что делает его оптимальным выбором для использования в высокочастотных системах. Коннектор имеет прочную конструкцию и качественные материалы, гарантирующие длительный срок службы.

Основные характеристики

• Совместимость с кабелями: Kingsignal 670-141SXE, 1673A Belden, EZ 141 Suhner, Flexiform 402 NM Habia Cable, RG-402/U, UT-141, Sucoform 141 Suhner, UT-141 MICRO-COAX
• Центральный проводник: латунь с золотым покрытием
• Диэлектрик: PTFE (фторопласт), белого цвета
• Корпус коннектора: латунь с покрытием "Ternary alloy"
• Волновое сопротивление: 50 Ом
• Частотный диапазон: рекомендованный от 0 до 6 ГГц
• Коэффициент стоячей волны (КСВ): ≤1.12 при 900 МГц, ≤1.15 при 1800 МГц, ≤1.20 при 3000 МГц, ≤1.35 при 6000 МГц
• Потери при вставке (IL): ≤0.05 дБ до 3 ГГц, ≤0.10 дБ при 6 ГГц
• Диэлектрик выдерживает напряжение: не менее 1000 В
• Метод монтажа: пайка центральной жилы и внешнего проводника

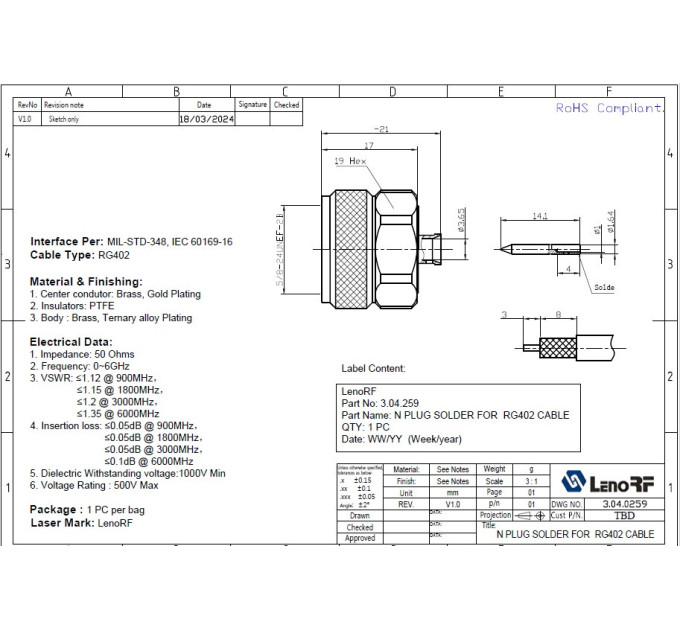

• Размеры для зачистки кабеля: соответствуют стандартам RG402 (.141")

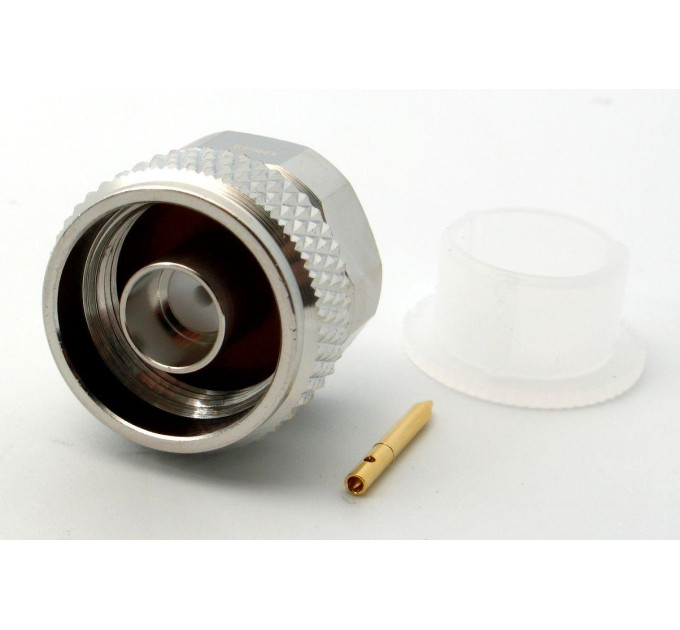

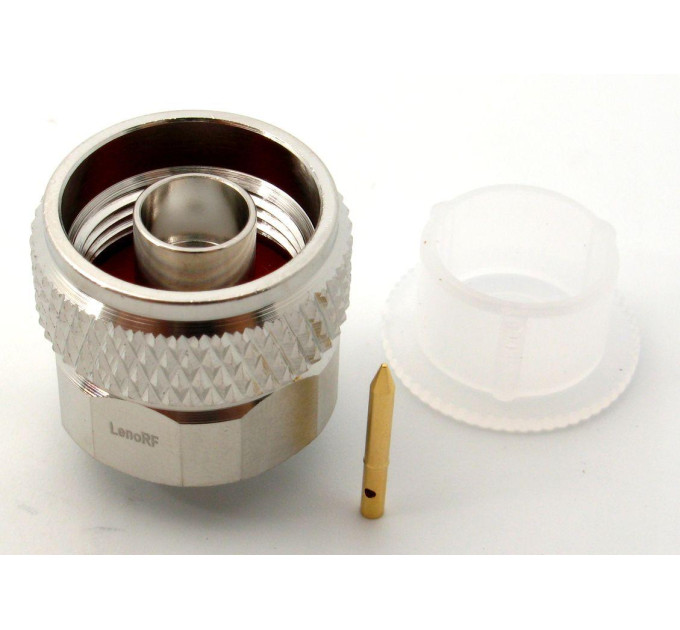

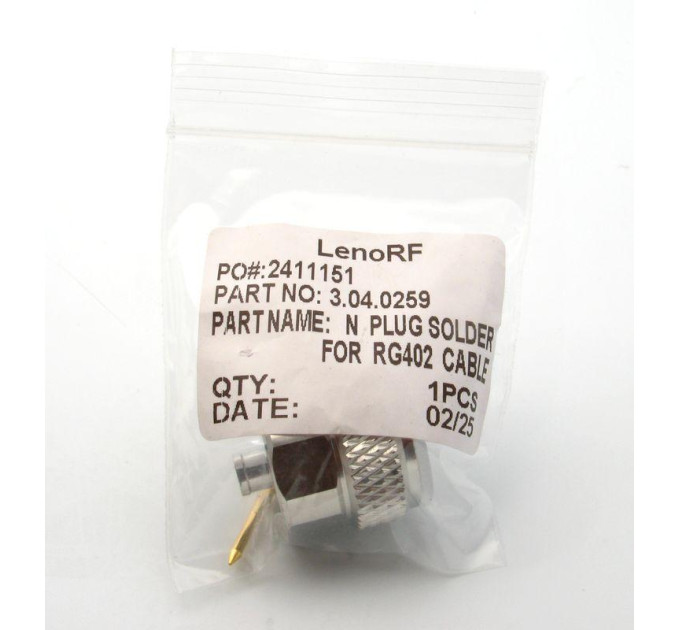

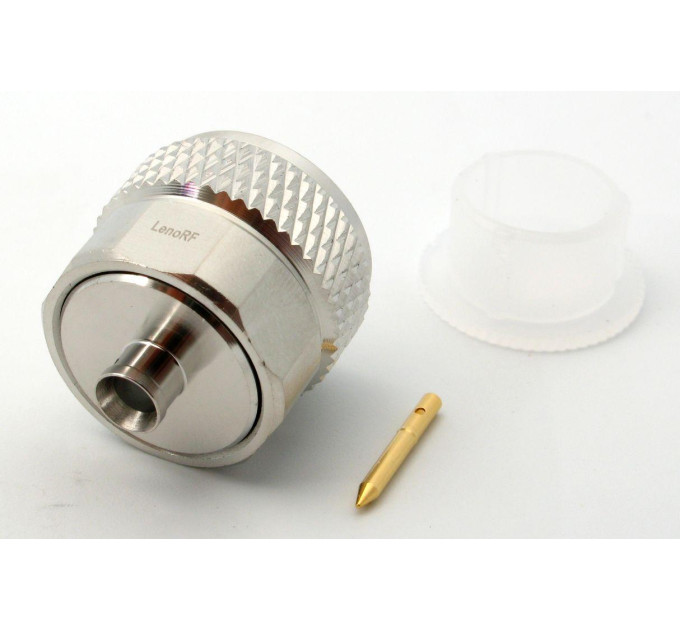

• Комплектация: коннектор состоит из корпуса и центрального пина, упакован в индивидуальный пластиковый пакет
• Конструкция гайки: с накаткой для предварительной ручной закрутки и шестигранной фрезеровкой для затяжки ключом размером 19

Разъем N (штекер) male для RG402 (.141") – преимущества

Коннектор изготовлен из высококачественной латуни с золотым покрытием центрального проводника, что обеспечивает стабильный электрический контакт и устойчивость к окислению. Использование PTFE в качестве диэлектрика гарантирует низкие потери сигнала и высокую диэлектрическую прочность. Благодаря волновому сопротивлению 50 Ом и широкому частотному диапазону до 6 ГГц, разъем соответствует требованиям современных систем передачи радиочастотных и микроволновых сигналов. Надежное крепление с помощью гайки с накаткой и шестигранной фрезеровкой упрощает монтаж и обеспечивает прочное соединение. Коннектор подходит для пайки, что гарантирует надежное соединение центральной жилы и внешнего проводника кабеля.

Применение

Разъем N (штекер) male для RG402 (.141") широко используется в радиочастотных системах, где важны качество сигнала и надежность соединения. Его применяют в телекоммуникациях, радиоэлектронике, системах передачи данных и микроволновых устройствах, а также в лабораторном оборудовании и промышленных установках. Коннектор идеально подходит для монтажа на кабеле RG402 (.141"), что обеспечивает совместимость с большим числом профессиональных систем.

Этот разъем является надежным и долговечным решением для высокочастотных соединений, отвечающим строгим требованиям современной электроники и телекоммуникаций. Он обеспечивает стабильную работу и высокое качество передачи сигналов в широком диапазоне частот.
