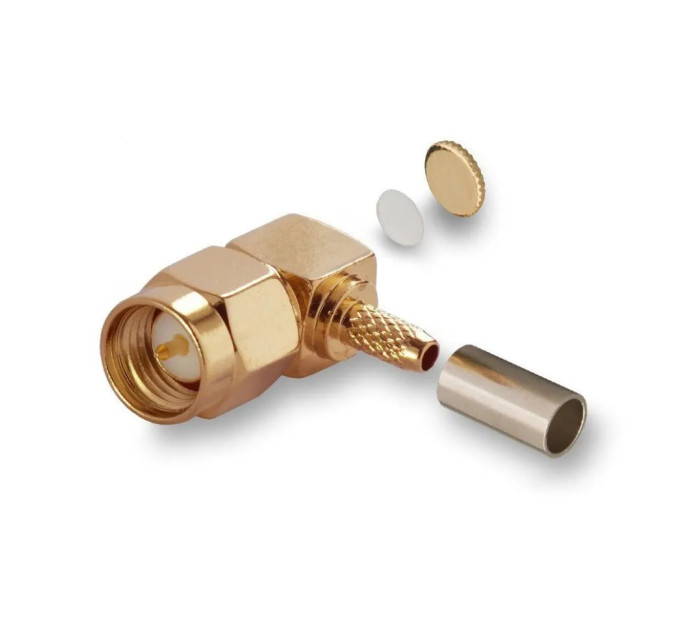

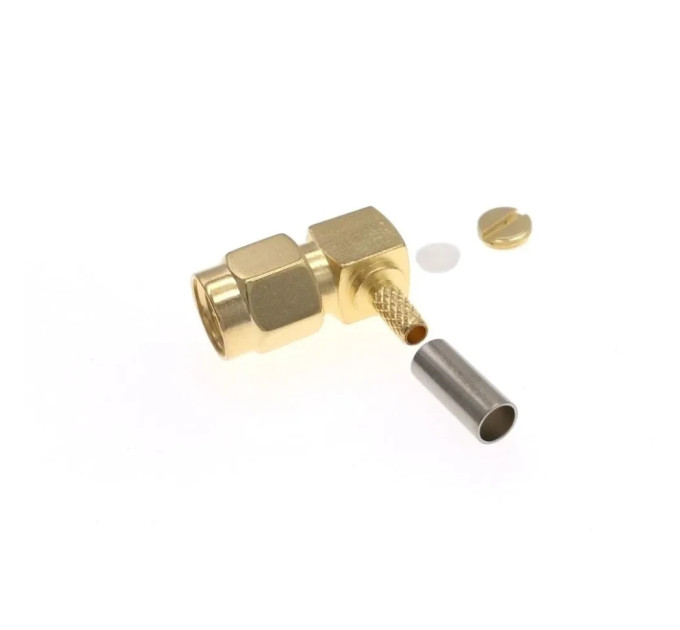

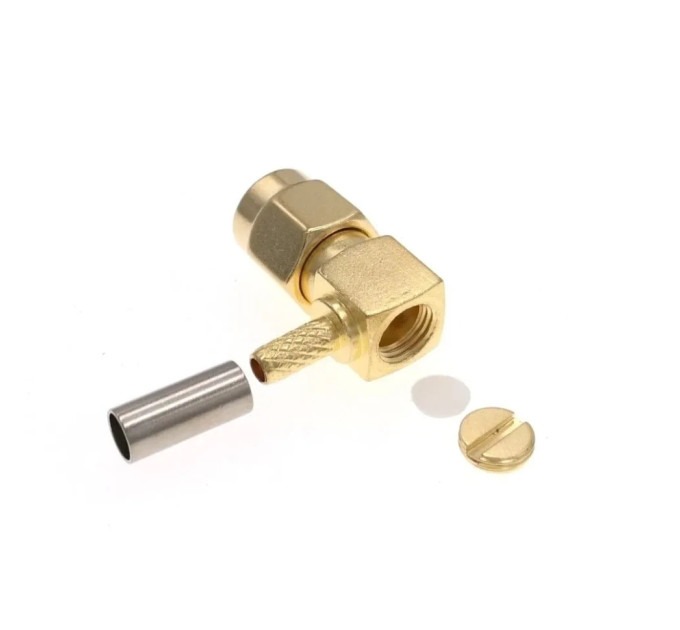

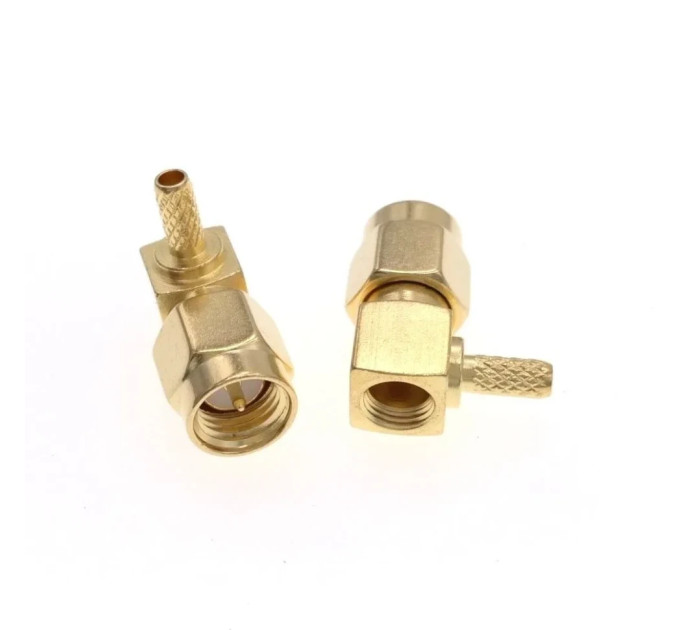

Разъем угловой SMA male для кабеля RG-316, RG-174

Разъем угловой SMA male для кабеля RG-316, RG-174 купить

Угловой разъем RP-SMA male представляет собой высококачественный кабельный коннектор, предназначенный для обеспечения надежного соединения в радиочастотных цепях. Он совместим с коаксиальными кабелями типа RG-316, RG-188, RG-174, LMR100, SFF50-1, SFF50-1.5 и аналогичными, имеющими наружный диаметр изоляции до 2,52 мм и центральный проводник диаметром 0,5 мм. Отличительной особенностью данного разъема является удобство монтажа паянием центрального контакта, а также использование обжимного кримпера для надежного закрепления внешней оплетки и оболочки кабеля.

Основные характеристики

• Тип разъема: RP-SMA кабельный угловой с мужским центральным контактом (Male)
• Метод крепления центрального контактного штыря – пайка на центральный проводник кабеля
• Фиксация к внешней оболочке и оплетке кабеля проводится обжимным инструментом (кримпером)
• Соединение с противоположным разъемом осуществляется при помощи внутрирезьбового соединения (разъём с резьбой внутри)
• Материал корпуса изготовлен из латуни (Brass) с золотистым покрытием для повышения коррозионной стойкости и улучшения электропроводности
• Центральный контакт также покрыт золотом (Gold Au) для надежного контакта и защиты от окисления
• Диэлектрический материал – политетрафторэтилен (PTFE), обеспечивающий стабильные электрические параметры в широком температурном диапазоне
• Импеданс кабеля и разъема составляет стабильные 50 Ом, что обеспечивает оптимальную передачу сигнала без потерь
• Диапазон рабочих частот: от постоянного тока (0 ГГц) до 11 ГГц, что обеспечивает высокую производительность для разнообразных радиочастотных приложений
• Коэффициент стоячей волны (КСВ) максимально 1,2 в диапазоне 0–11 ГГц, что свидетельствует о минимальных отражениях сигнала
• Рабочий температурный диапазон – от -55 °C до +85 °C, что позволяет использовать разъем в различных климатических условиях

Разъем угловой SMA male для кабеля RG-316, RG-174 – преимущества

Данный угловой RP-SMA male разъем идеально подходит для высокоточных радиочастотных соединений благодаря компактной конструкции с угловым исполнением, что облегчает прокладку кабеля в ограниченных пространствах и предотвращает ненужный изгиб. Пайка центрального контакта обеспечивает надежный и стабильный электрический контакт, снижая риск потери сигнала. Использование золотого покрытия корпуса и центрального штыря способствует улучшенной электропроводности и защищает от коррозии, повышая срок службы изделия. Кроме того, возможность фиксировать разъем обжимным инструментом обеспечивает прочное крепление кабеля и предотвращает механические повреждения при эксплуатации.

Применение

Разъем угловой SMA male широко применяется в системах радиосвязи, Wi-Fi оборудовании, измерительных приборах и в любых RF-устройствах, где требуется надежное коаксиальное соединение в высокочастотном диапазоне. При выборе разъема важно учитывать соответствие параметров кабеля: наружный диаметр изоляции не должен превышать 2,52 мм, а диаметр центрального проводника – 0,5 мм. Подключение разъема требует навыков пайки и использования специализированного обжимного инструмента для правильной и долговечной установки. Оптимальное сочетание технических характеристик и материалов корпуса делает этот разъем отличным решением для профессионального и промышленного применения в различных климатических условиях.
