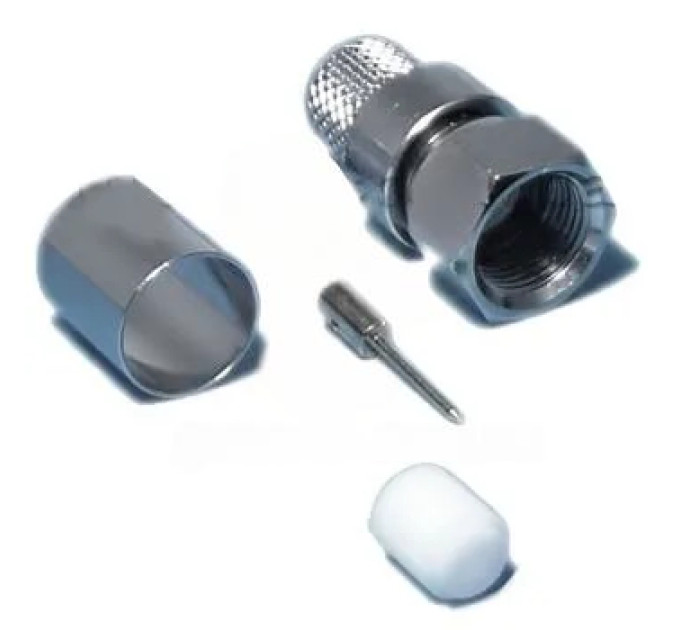

Разъем F Male на кабель RG-8, RG-213 (Обжим)

Разъем F Male на кабель RG-8, RG-213 (Обжим) купить

Данный высокочастотный разъем F Male предназначен для надежного подключения коаксиальных кабелей типа RG-8, RG-213, а также аналогичных по характеристикам, таких как Belden H-1000 и 9913. Благодаря металлическому корпусу с никелевым покрытием и золотому центральному контакту, этот коннектор обеспечивает устойчивое и качественное соединение, необходимое для передачи высокочастотных сигналов до 11 ГГц. Он отлично подойдет специалистам и любителям радиосвязи, систем спутникового телевидения, а также кабельных сетей, где требуется прочное и стабильное соединение с минимальными потерями.

Основные характеристики

• Тип разъема: кабельный F Male (вилка, штекер) с центральным контактом «папа»;
• Метод монтажа центрального контакта – пайка, что гарантирует прочное и долговечное соединение с жилой кабеля;
• Фиксация на внешнюю оболочку с помощью обжимной втулки; для этого требуется специальный обжимной инструмент;
• Способ соединения — надежное резьбовое крепление с внутренней резьбой для удобного и плотного подключения;
• Конструкция — прямой разъем, обеспечивающий компактность и простоту в установке;
• Совместимость с коаксиальными кабелями RG-8, RG-213, а также Belden H-1000, 9913 и аналогами;
• Корпус выполнен из высококачественной латуни с антикоррозийным никелевым покрытием;
• Центральный контакт покрыт золотом для улучшения проводимости и предотвращения окисления;
• Дисперсный диэлектрик из материала Дельрин способствует стабильности электрических параметров и надежной изоляции;
• Хвильовой импеданс составляет 50 Ом, что оптимально для высокочастотных соединений;
• Рабочий диапазон частот простирается от постоянного тока до 11 ГГц;
• Коэффициент стоячей волны (КСВ) не превышает 1,3 на всем диапазоне рабочих частот, обеспечивая минимальные потери сигнала;
• Температурный диапазон эксплуатации варьируется от -55°C до +85°C, что позволяет использовать коннектор в различных климатических условиях.

Разъем F Male на кабель RG-8, RG-213 (Обжим) – преимущества

Этот коннектор выделяется сочетанием надежности, удобства монтажа и высоких технических показателей. Пайка центрального контакта обеспечивает стабильное электрическое соединение, а обжимная втулка гарантирует прочное крепление на внешней оболочке кабеля, предотвращая ослабление и повреждения при эксплуатации. Золотое покрытие контакта надежно защищает от коррозии и снижает сопротивление, что важно для качественной передачи сигналов на высоких частотах. Низкий коэффициент стоячей волны позволяет существенно уменьшить отражения и помехи, сохраняя стабильность сигнала. Универсальность коннектора делает его отличным решением для профессионалов и домашних пользователей, которые ценят качество и долговечность оборудования.

Применение

Данный разъем идеально подходит для использования в системах кабельного телевидения, радиосвязи, спутникового оборудования и других приложениях, где необходима надежная и долговечная коаксиальная связь. Перед установкой важно подобрать кабель, совместимый с коннектором, и использовать специальный обжимной инструмент для крепления, что обеспечит качественное соединение и продлит срок службы. Благодаря стойкости к широкому температурному диапазону, разъем успешно функционирует как в бытовых условиях, так и в промышленных или уличных инсталляциях. Удобство резьбового крепления облегчает сборку и демонтаж, позволяя быстро подключать и заменять элементы сети.
