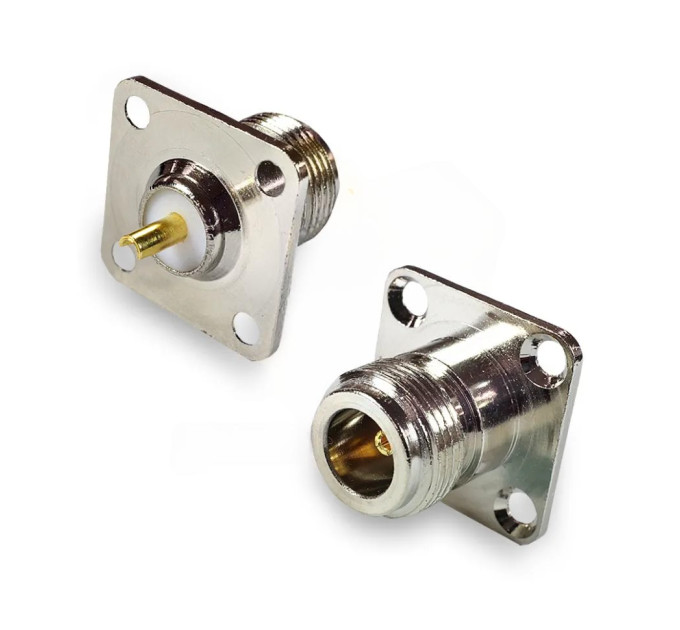

Разъем N Female приборный фланец 4 отверстия

Разъем N Female приборный фланец 4 отверстия купить

Разъем N Female с приборным фланцем и четырьмя крепежными отверстиями — это надежное, высокочастотное коаксиальное соединение, предназначенное для профессионального монтажа и эксплуатации в радиоэлектронике и телекоммуникациях. Данный тип коннектора отличается прочной конструкцией и удобством установки благодаря фланцу размером 25х25 мм, что обеспечивает надежное крепление и стабильность работы. Идеален для тех, кто ценит качество и долговечность при организации радиочастотных линий.

Основные характеристики

• Тип коннектора: коаксиальный радиочастотный разъем N-245 с прямым приборным фланцем;
• Полюс: female — гнездовой контакт (мама, розетка, Jack);
• Метод соединения: внешняя резьба на корпусе для надежного нарезного крепления;
• Способ монтажа центрального контакта: пайка, обеспечивающая прочное и долговечное соединение;
• Материал корпуса: латунь с никелевым покрытием для защиты от коррозии и внешних воздействий;
• Центральный контакт покрыт золотом, что улучшает проводимость и предотвращает окисление;
• Делрин в качестве диэлектрика — обеспечивает стабильность электрических характеристик;
• Волновое сопротивление коннектора составляет 50 Ом — оптимально для большинства радиочастотных систем;
• Рабочий диапазон частот: от 0 до 11 ГГц, что позволяет применять разъем в различных высокочастотных установках;
• Коэффициент стоячей волны (КСВ) не превышает 1,3 в диапазоне 0–11 ГГц, что гарантирует низкие потери и качественную передачу сигнала;
• Температурный диапазон эксплуатации: от -55 °C до +85 °C — подходит для работы в жестких климатических условиях;
• Размеры фланца: 25×25 мм, с четырьмя отверстииями для надежного крепления к панели или корпусу оборудования;
• Подходит для монтажа на любые типы коаксиальных кабелей.

Разъем N Female приборный фланец 4 отверстия – преимущества

Выбирая данный разъем, вы получаете прочное и надежное соединение, способное выдерживать интенсивную эксплуатацию и внешние механические воздействия благодаря фланцу с четырьмя крепежными отверстиями. Позолоченный центральный контакт минимизирует контактные потери и обеспечивает стабильность сигнала даже при длительном использовании. Прочный никелевый корпус защищает устройство от коррозии, а пайка центрального контакта гарантирует надежность монтажа. Универсальность конструкции позволяет работать с любыми коаксиальными кабелями, что упрощает интеграцию устройства в различные радиочастотные системы.

Применение

Данный приборный разъем широко применяется в телекоммуникационном оборудовании, измерительных приборах, системах беспроводной связи и радиоэлектронных установках, где требуются стабильные и качественные радиочастотные соединения. Он идеально подходит для монтажа на панели или корпус оборудования благодаря удобному фланцу с четырьмя отверстиями. При выборе следует обращать внимание на совместимость с коаксиальными кабелями нужного типа и учитывать условия эксплуатации — температурный диапазон и необходимость надежного закрепления. Этот разъем станет оптимальным решением для тех, кто ценит высокое качество контакта, долговечность и простой монтаж.
