MCX male для RG-316 RG-188 RG-174 LMR100

MCX male для RG-316 RG-188 RG-174 LMR100 купить

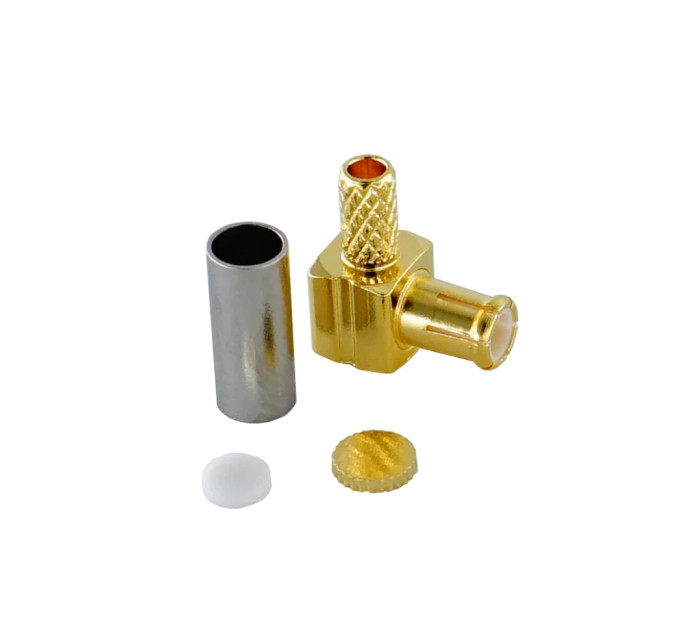

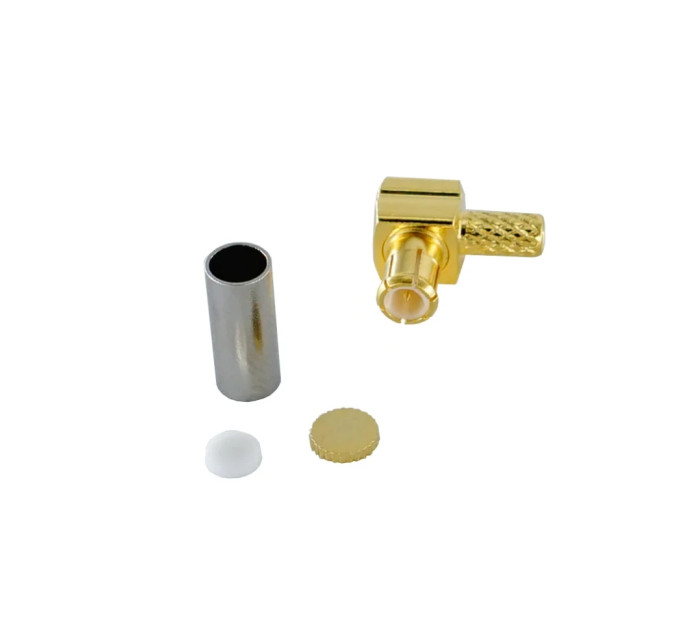

Угловой кабельный разъём MCX Male — это надежное и компактное решение для подключения радиочастотных кабелей с внешним диаметром изоляции до 3 мм. Предназначен для профессионального монтажа и обеспечивает качественный и стабильный сигнал в широком диапазоне частот. Идеально подходит для пользователей, которым требуется прочное и долговечное соединение, включая технику с высокими требованиями к надежности, например, внешние антенны для контроллеров DJI RC PLUS Matrice 30.

Основные характеристики

• Тип разъёма: кабельный MCX с угловым корпусом
• Центральный контакт: Male (штекер, вилка)
• Метод крепления центрального пина: пайка на центральную жилу кабеля
• Фиксация внешнего соединения: обжимающий инструмент (кримпер) для надежной посадки
• Совместимость с коаксиальными кабелями: RG-316, RG-188, RG-174, LMR100, SFF50-1, SFF50-1.5 и аналоги с диаметром изоляции до 3 мм
• Корпус выполнен из латуни (Brass) для прочности и долговечности
• Центральный контакт покрыт золотом (Gold) для улучшенной проводимости и антикоррозийной защиты
• Диэлектрик изготовлен из политетрафторэтилена (PTFE), обеспечивающего стабильность параметров
• Импеданс: 50 Ом
• Рабочий частотный диапазон: 0–11 ГГц
• Максимальный коэффициент стоячей волны (КСХ, SWR): 1,2 в диапазоне 0–11 ГГц
• Рабочий диапазон температур: от -55 °C до +85 °C

MCX male для RG-316 RG-188 RG-174 LMR100 – преимущества

Данный угловой разъём MCX обеспечивает надежное соединение с минимальными потерями сигнала благодаря точному подгоночному процессу монтажа и качественным материалам. Золотое покрытие центрального контакта снижает воздействие коррозии и гарантирует стабильность передачи сигнала даже при частом подключении и отключении. Компактное исполнение с угловым корпусом облегчает установку в местах с ограниченным пространством, а широкий температурный диапазон эксплуатации делает этот разъём устойчивым в различных климатических условиях. Использование обжимного кримпера исключает ненадежные соединения и значительно ускоряет процесс монтажа.

Применение

Этот MCX male идеально подходит для профессионального монтажа радиочастотных соединений в оборудовании с коаксиальными кабелями малого сечения. Часто используется в системах связи, радиолокации, измерительных установках и, особенно, для подключения внешних антенн к контроллерам, например, DJI RC PLUS Matrice 30. Для надежного монтажа необходимо паять центральный контакт на жилу кабеля, а внешний корпус фиксировать обжимным инструментом. При выборе важно учитывать диаметр изоляции кабеля — он не должен превышать 3 мм, чтобы обеспечить максимально плотное и надежное соединение. Высокая частотная стабильность и прочная конструкция разъёма гарантируют бесперебойную работу и долговечность всей линии связи.
