Разъем UHF male для кабеля RG316 RG174

Разъем UHF male для кабеля RG316 RG174 купить

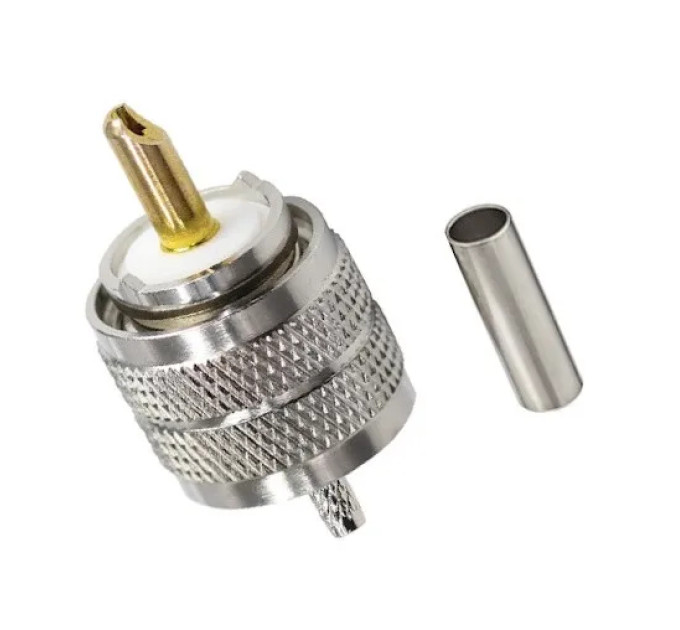

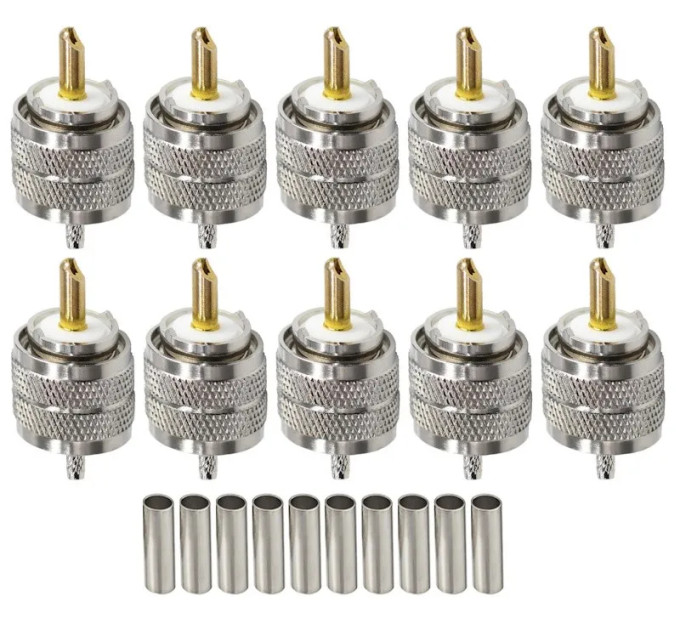

Разъем UHF male (иногда называемый PL259 SO239) — это надежное и проверенное временем решение для подключения коаксиальных кабелей типа RG316 и RG174. Он предназначен для высококачественной передачи сигналов на ультракоротких и высокочастотных диапазонах, что делает его востребованным компонентом в радиосвязи, радиолюбительских установках и профессиональном телекоммуникационном оборудовании. Особенность данного разъема заключается в его прочной конструкции и способности работать с частотами до 12,4 ГГц, что значительно расширяет спектр возможных применений.

Основные характеристики

• Тип центрального контакта: мужской (pin, штекер), предназначенный для надежного контакта с кабелем.
• Метод монтажа центрального контакта: пайка, обеспечивающая долговечное и устойчивое соединение.
• Крепление на внешнюю оболочку кабеля: обжим с использованием специнструмента (кримпера).
• Способ соединения с парным разъемом: резьбовое соединение с внутренней резьбой для надежного закрепления.
• Конструкция: прямая, что упрощает монтаж и использование в ограниченном пространстве.
• Совместимость: идеально подходит для коаксиальных кабелей RG316, RG179 и RG174.
• Материал корпуса: латунь с никелевым покрытием для защиты от коррозии и обеспечения долгого срока службы.
• Покрытие центрального контакта: позолота, снижающая потери сигнала и улучшая проводимость.
• Материал диэлектрика: делрин — прочный и стабильный при различных условиях эксплуатации.
• Волновое сопротивление: стандартные 50 Ом для минимальных потерь при передаче сигнала.
• Диапазон рабочих частот: от 0 до 12,4 ГГц — широкий спектр применения в современном радиотехническом оборудовании.
• Коэффициент стоячей волны (КСВ): не выше 1,3 в пределах 0–12 ГГц, что свидетельствует о качественном согласовании импедансов.
• Механическая стойкость: выдерживает не менее 500 циклов подключения/отключения.
• Устойчивость к вибрациям: выдерживает вибрации до 100 м/с² в диапазоне 10–500 Гц.
• Температурный диапазон эксплуатации: от –55 °C до +85 °C, что позволяет использовать разъем в различных климатических условиях.
• Масса: 14 грамм, что обеспечивает легкость и удобство монтажа.

Разъем UHF male для кабеля RG316 RG174 – преимущества

Данный разъем сочетает в себе высокую надежность и простоту монтажа благодаря удобному способу пайки центрального контакта и обжиму внешней части кабеля. Корпус из латунного сплава с никелевым покрытием гарантирует устойчивость к коррозии и превышает по долговечности многие аналоги. Позолоченный контакт снижает потери сигнала, обеспечивая чистое и стабильное соединение, что особенно важно в радиотехнических системах. Разъем выдерживает значительные механические нагрузки и вибрации, что делает его оптимальным выбором для профессионального использования в сложных условиях эксплуатации. Кроме того, широкий температурный диапазон расширяет возможности применения, позволяя использовать его как в помещении, так и на улице.

Применение

Разъем UHF male предназначен для подключения коаксиальных кабелей в системах радиосвязи, антеннах, радиолюбительских установках и телекоммуникациях. Его конструкция обеспечивает надежное и стабильное соединение, необходимое для качественной передачи радио- и ТВ-сигналов. При выборе данного разъема важно учитывать совместимость с кабелями RG316, RG179 и RG174, а также использовать специализированный обжимной инструмент для правильного монтажа. Благодаря универсальности и надежности, этот разъем широко применяется как в бытовых, так и в промышленных условиях, обеспечивая качественную связь и минимальные потери сигнала.
