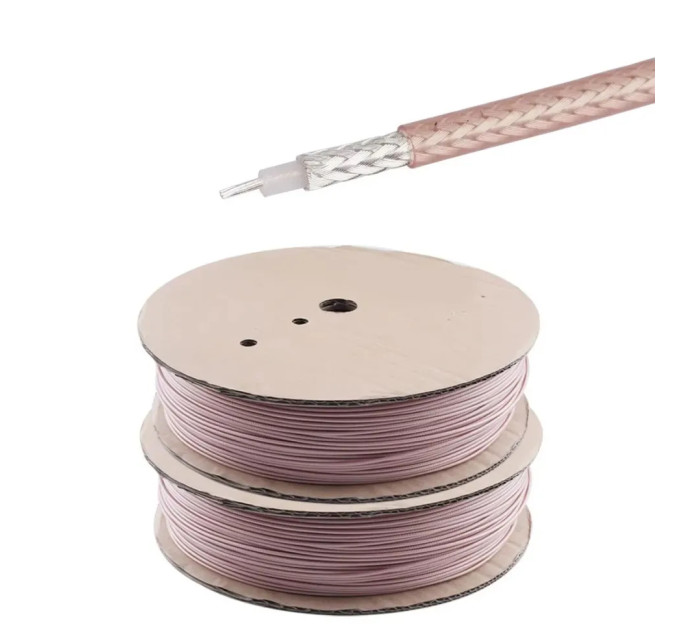

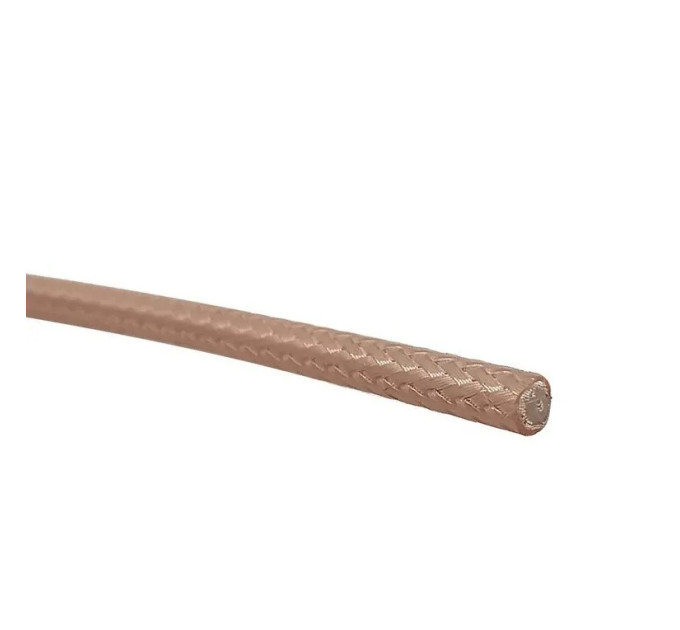

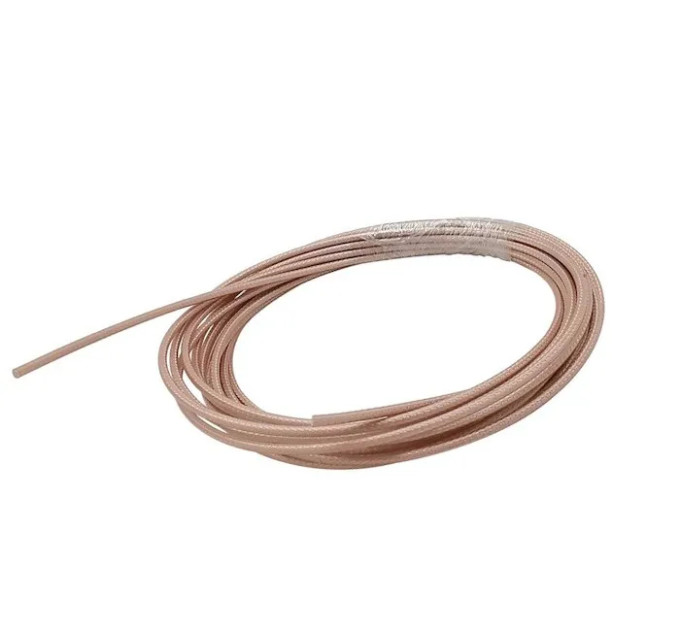

Коаксиальный антенный кабель RG316D с двойным экранированием Silver Copper

Коаксиальный антенный кабель RG316D с двойным экранированием Silver Copper купить

Гибкий коаксиальный антенный кабель RG316D (также известный как RG316DS или RD316) с двойным экранированием предназначен для высокочастотных применений. Он отличается надежностью и высоким качеством материалов, что делает его идеальным выбором для подключения приемников и передатчиков в FPV сборках и других сложных инженерных решениях.

Основные характеристики

• Тип кабеля: коаксиальный, многожильный
• Сопротивление: 50 Ом
• Центральный проводник: многожильный, 7 жил по 0.18 мм
• Изоляция: PTFE толщиной 1.52 мм
• Экранирование: двойное, посеребренная медная оплетка (80 жил по 0.10 мм)
• Оболочка: FEP (фторэтиленпропилен), диаметр 2.9 мм
• Цвет оболочки: коричневый, прозрачный
• Рабочий температурный диапазон: от -55°C до +200°C
• Минимальный радиус изгиба: около 15 мм (одноразово), около 30 мм (многократно)
• Погонная емкость: 95 пФ/м
• Коэффициент укорочения волны: 0.66
• Скорость распространения сигнала: 70%
• Затухание сигнала: 38.3 dB/100м при 100 MHz, 70.5 dB/100м при 400 MHz, 155.5 dB/100м при 1500 MHz, 175.6 dB/100м при 2000 MHz, 200.1 dB/100м при 3000 MHz
• Внешний диаметр кабеля: 3.0 мм

Коаксиальный антенный кабель RG316D с двойным экранированием Silver Copper – преимущества

Этот кабель отличается высокой гибкостью и надежностью, что обеспечивается качественным двойным экранированием из посеребренной меди. Высокотемпературная устойчивость позволяет эксплуатировать кабель в широком диапазоне температур от -55°C до +200°C, что делает его пригодным для требовательных условий. Использование PTFE в качестве изоляционного материала и FEP для оболочки гарантирует стойкость к износу и абразивному воздействию, а также обеспечивает стабильность электрических параметров даже при частых изгибах. Двойная экранная защита эффективно снижает электромагнитные помехи, что положительно сказывается на качестве сигнала.

Применение

Кабель RG316D с двойным экранированием широко применяется в системах высокочастотной связи, в частности в FPV сборках, где требуется стабильное подключение антенн к приемникам и передатчикам. Его используют в различных высокочастотных адаптерах и переходниках, а также в профессиональных электронных устройствах, где важны надежность и качество сигнала. Благодаря своим параметрам этот кабель подходит для работы в сложных технических условиях с высокими требованиями к температурной и механической стойкости.

Коаксиальный кабель RG316D с двойным экранированием Silver Copper – это надежное решение для передачи высокочастотных сигналов с сохранением высокого качества и стабильности работы.
