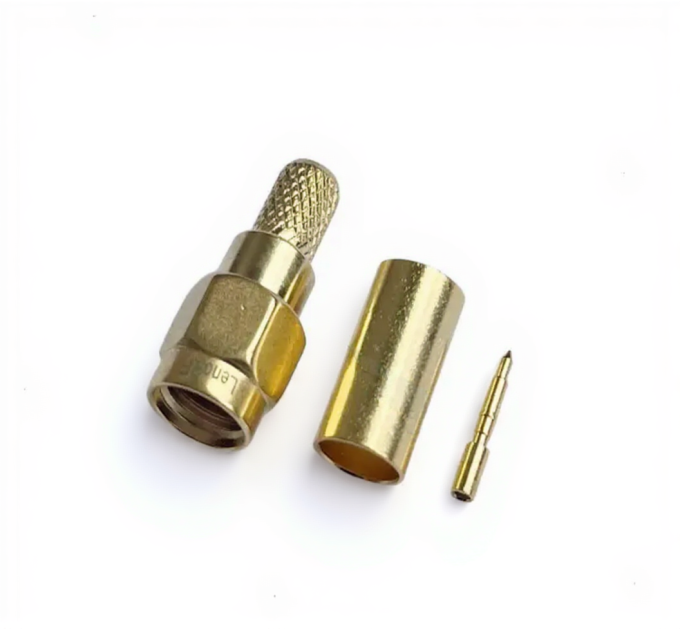

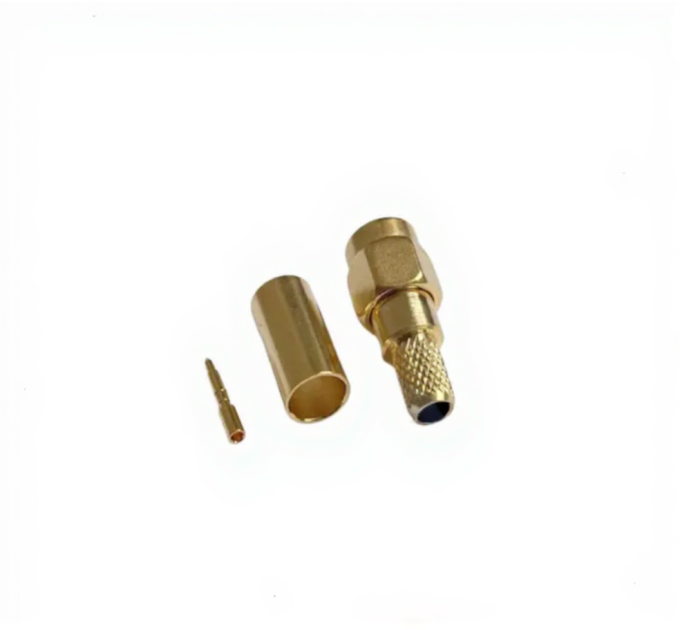

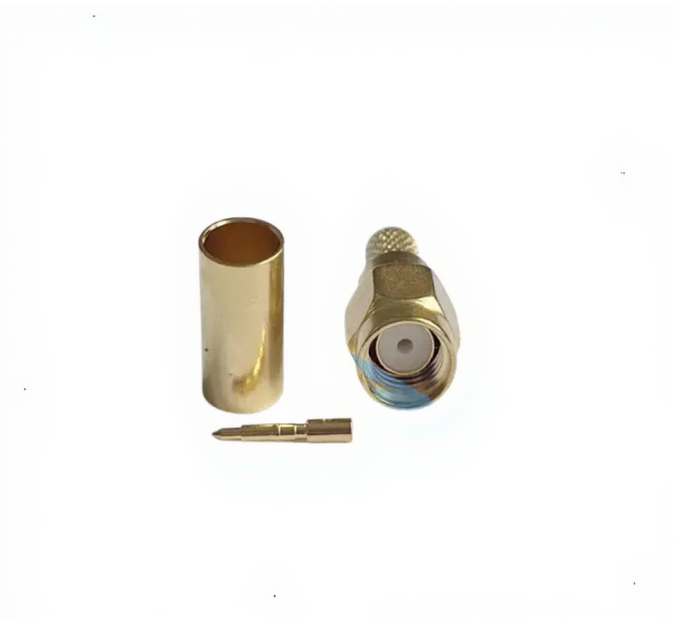

Разъем SMA male (штекер) для RG223/RG58

Разъем SMA male (штекер) для RG223/RG58 купить

Разъем SMA male с обжимным способом подключения предназначен для кабелей типов RG223, RG58, а также совместим с RG142 и RG400. Эта компактная и надежная деталь незаменима при монтаже высокочастотных устройств и фидеров, обеспечивая качественное соединение без излишних потерь сигнала и электромагнитных помех. Благодаря высокому стандарту изготовления и применению долговечных материалов, разъем отличается стабильной работой в режиме передачи импульсов в широком диапазоне частот.

Основные характеристики

• Тип подключения: обжимной (обтискной) разъем SMA male, предназначенный для кабелей RG223, RG58, а также совместимых моделей RG142, RG400 и LMR-200.
• Материалы: корпус выполнен из латуни с золотым покрытием для защиты от коррозии; центральный контакт изготовлен из фосфорной бронзы с золотым напылением, что обеспечивает отличную проводимость и долговечность.
• Диэлектрик: изготовлен из фторопласта (PTFE), обеспечивающий стабильность электрических характеристик и защиту от воздействий среды.
• Импеданс соответствует международному стандарту 50 Ом, что гарантирует совместимость с широким спектром оборудования и фидеров.
• Частотный диапазон работы до 3 ГГц, что обеспечивает высокую производительность в радиочастотных системах; максимальная рабочая частота достигает 6 ГГц с незначительным изменением параметров.
• Низкий коэффициент стоячей волны (КСВ) – от 1.15 до 1.3 при 3 ГГц, значительно ниже допустимого предела 1.5, что минимизирует потери сигнала и улучшает стабильность работы.
• Максимальное напряжение удержания до 1 кВ, обеспечивающее надежную эксплуатацию при высоких нагрузках.
• Уровень затухания сигнала не превышает 0.05 дБ, что позволяет сохранять качество передачи независимо от частоты в рабочем диапазоне.
• Механизм соединения резьбовой типа, обеспечивающий надежную фиксацию и простоту монтажа.
• Рабочий температурный интервал от -65°C до +165°C, позволяющий использовать разъем в различных климатических условиях.
• Срок службы и ресурс обеспечивается более чем 500 циклами подсоединения/отсоединения.

Разъем SMA male (штекер) для RG223/RG58 – преимущества

Разъем SMA male для кабелей RG223 и RG58 отличается продуманной конструкцией, которая обеспечивает надежное и стабильное соединение в системах высокочастотной передачи. Благодаря качественному золотому покрытию и применению специализированных материалов снижается риск коррозии и ухудшения контакта с течением времени. Это гарантирует долговечность и высокую производительность устройства. Обжимной способ монтажа позволяет легко и быстро устанавливать разъемы, при этом обеспечивая минимальные потери сигнала и снижая коэффициент отражения. Универсальность модели позволяет использовать ее с оборудованием разных производителей, что делает ее оптимальным выбором как для профессионалов, так и для любителей радиоэлектроники. Ключевым преимуществом является сочетание надежности, простоты установки и отличных электрофизических параметров.

Применение

Данный разъем на кабель RG223/RG58 широко применяется в радиочастотных системах, антеннах, измерительном оборудовании и коммуникационных устройствах, где требуется качественное высокочастотное соединение. Он используется при монтаже фидеров, коаксиальных кабелей и других элементов ВЧ цепей. Особое внимание при установке необходимо уделять правильности опрессовки центрального и внешнего проводника, что поможет избежать появления нежелательных отражений и помех. Для монтажа рекомендуется использовать два шестигранных ключа соответствующего размера: 1,4 мм для внутреннего контакта и 5,4 мм для корпуса. Пайка центрального проводника может служить альтернативой обжимке и снижать коэффициент отражения. Затяжка гайки должна производиться аккуратно, поскольку как чрезмерная, так и недостаточная фиксация может привести к ухудшению параметров и возникновению стоячих волн. В целом, данный разъем является универсальным и эффективным компонентом для построения современных ВЧ систем с высокими требованиями к качеству сигнала.
