N-male для RG-8 MyCell NP-8 обжим

N-male для RG-8 MyCell NP-8 обжим купить

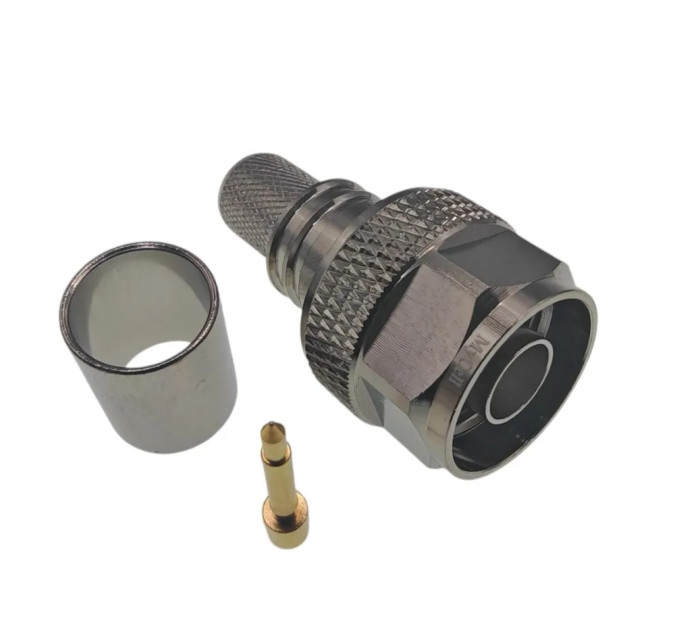

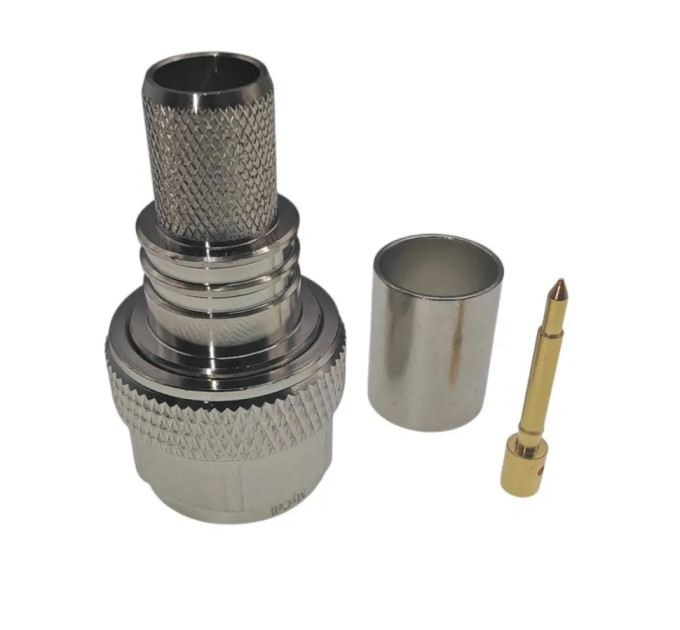

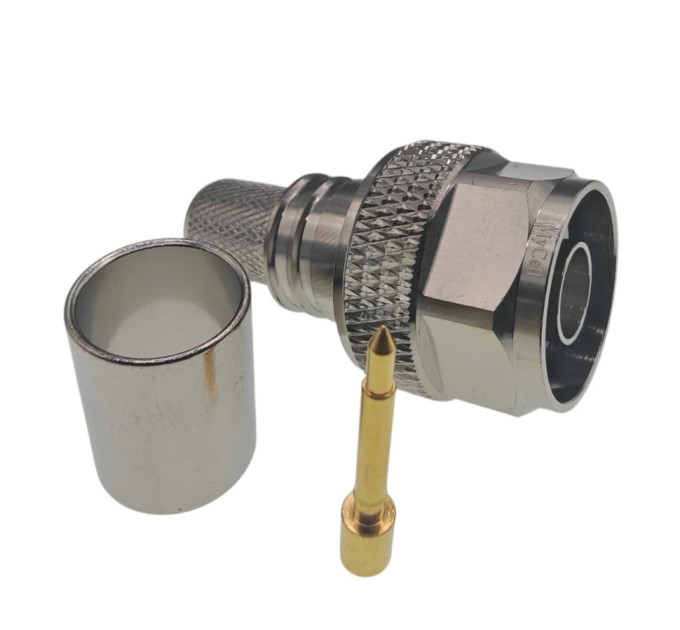

Высококачественный высокочастотный разъем N-male MyCell NP-8 предназначен для подключения кабелей типов RG8 и LMR400 с помощью обжима. Этот надежный и прочный соединитель широко используется в системах усиления мобильного сигнала и передаче данных, где требуется стабильное и эффективное соединение с минимальными потерями. Благодаря тщательно подобранным материалам и точному изготовлению, данный разъем обеспечивает отличные электрические характеристики в широком диапазоне частот, что делает его оптимальным решением как для профессиональных инсталляций, так и для домашних сетей связи.

Основные характеристики

• Совместимость с кабелями RG8, TZC 500 32, LMR-400, 213CRT7 LOW LOSS EUPEN, WCX400, 7810A BELDEN, 9913 BELDEN, 9913F C2FP, HPF 400 и SPEEDFOAM 400.
• Высокочастотный разъем N-male с прямой резьбой, соответствующий стандартам MIL-STD-348 и IEC 60169-16.
• Материалы: центральный контакт выполнен из фосфорной бронзы с золотым покрытием для обеспечения отличной проводимости и защиты от коррозии.
• Изолятор из термообработанного полиэтилентетрафторэтилена (PTFE), гарантирует надежную электрическую изоляцию и стабильность параметров.
• Корпус из латуни с трехкомпонентным покрытием обеспечивает долговечность и устойчивость к внешним воздействиям.
• Обжимная втулка из мягкой меди с никелевым покрытием гарантирует надежное механическое и электрическое соединение кабеля.
• Электрические параметры: импеданс 50 Ом, частотный диапазон от 0 до 6 ГГц.
• Показатель КСВВ (коэффициент стоячей волны отражения) не превышает 1.2 на 900 МГц, 1.25 на 1800 МГц, 1.35 на 3000 МГц и 1.6 на 6000 МГц.
• Минимальные потери вставки: ≤0.05 дБ до 3 ГГц и ≤0.1 дБ на частоте 6 ГГц.
• Высокое пробивное напряжение диэлектрика – минимум 1000 В, номинальное рабочее напряжение – до 500 В.

N-male для RG-8 MyCell NP-8 обжим – преимущества

Разъем MyCell NP-8 отличается надежной конструкцией и превосходной качественной сборкой, что обеспечивает стабильную работу в сложных условиях эксплуатации. Использование качественных материалов, таких как позолоченный центральный контакт и латунный корпус с надежным покрытием, защищает соединение от коррозии и механических повреждений. Обжимной метод фиксации обеспечивает долговечность и исключает вероятность ослабления контакта даже при длительной эксплуатации и вибрационных нагрузках. Благодаря минимальным потерям сигнала и высокому значению импеданса устройство гарантирует сохранение качества передачи данных и устойчивость к помехам. Это делает данный разъем выгодным выбором для сетей связи, требующих высокой надежности и эффективности.

Применение

Разъем N-male MyCell NP-8 специально разработан для кабелей с характеристиками RG8 и LMR400, поэтому он идеально подходит для монтажа в системах усиления мобильного сигнала, радиосвязи и других приложениях, где необходимо качественное соединение ВЧ-кабелей. Он находит широкое применение в профессиональных и любительских радиостанциях, системах передачи данных, оборудовании сотовой связи и Wi-Fi. При выборе и установке рекомендуется учитывать совместимость кабеля с разъемом и правильность обжима для достижения максимальной надежности соединения. Обеспечьте качественный монтаж с помощью соответствующих инструментов — это позволит сохранить электро- и механические свойства разъема в течение длительного срока службы.
