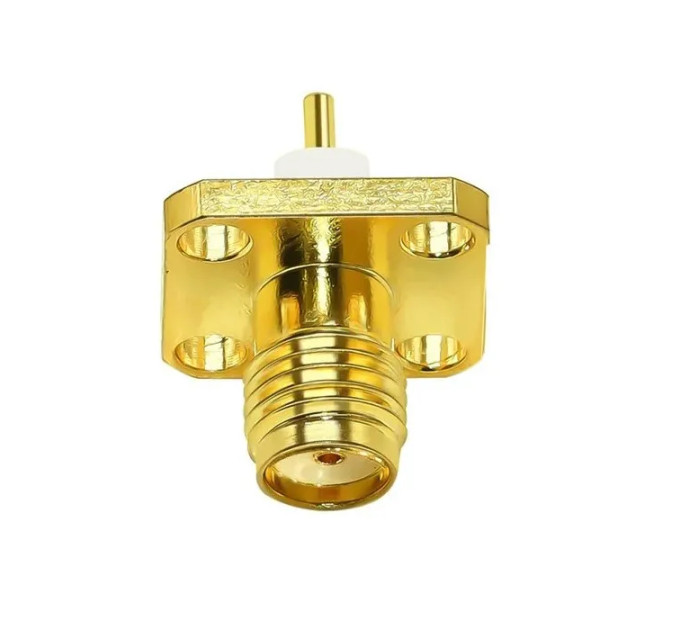

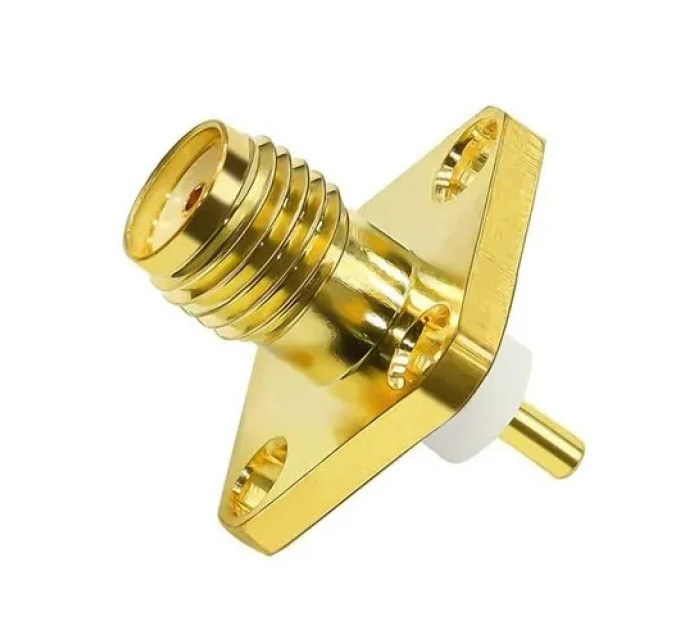

Фланец SMA-female PCB 4 отверстия

Фланец SMA-female PCB 4 отверстия купить

Фланец SMA-female PCB с четырьмя отверстиями — это высококачественный разъём, предназначенный для надёжного соединения антенн и других электронных компонентов. Благодаря компактности и продуманной конструкции данный элемент обеспечивает стабильный контакт и эффективную передачу сигнала. Он идеально подходит для применения в телекоммуникационных, радиочастотных и промышленных системах, где важны механическая прочность и исключительное сопротивление вибрациям.

Основные характеристики

• Корпус выполнен из латуни, что гарантирует долговечность и хорошую электропроводность.
• Импеданс — 50 Ом, что минимизирует потери сигнала и обеспечивает высокое качество передачи.
• Широкий температурный диапазон эксплуатации от -55°C до +155°C позволяет использовать фланец в различных климатических условиях.
• Конструкция с креплением «свободное подвешивание» наконечника обеспечивает гибкость монтажа и минимизирует механические напряжения.
• Максимальное рабочее напряжение достигает 335 В, что расширяет возможности применения в системах с высокими требованиями по безопасности.
• Диапазон рабочих частот охватывает постоянный ток до 4 ГГц, что позволяет применять разъём в широком спектре радиочастотных устройств.
• Обеспечена высокая долговечность — не менее 500 циклов подключения и отключения, что гарантирует стабильную работу в течение длительного срока.
• Внутренний изолятор изготовлен из ПТФЭ (политетрафторэтилена), обеспечивающего отличные электрические характеристики и стойкость к внешним воздействиям.
• Удалённые вибрации до 100 м/с² в диапазоне 10—500 Гц не влияют на работу соединения, что важно для эксплуатации в условиях повышенной механической нагрузки.
• Соответствует стандартам IEC169-15 и MIL-C-39012, подтверждающим высокое качество и надёжность изделия.

Фланец SMA-female PCB 4 отверстия – преимущества

Этот фланец отличается надежной конструкцией, обеспечивающей устойчивость к вибрациям и механическим воздействиям, что значительно повышает долговечность и стабильность соединения. Использование латуни и ПТФЭ в конструкции гарантирует отличные электрические свойства и защиту от коррозии. Модель легко устанавливается благодаря продуманной системе крепления с четырьмя отверстиями, что обеспечивает прочное и стабильное закрепление на печатной плате. Минимальные потери сигнала и широкий диапазон рабочих частот делают данный фланец универсальным решением для современных коммуникационных и радиочастотных систем.

Применение

Фланец SMA-female PCB 4 отверстия широко применяется для подключения высокочастотных антенн, радиомодулей, а также других электронных компонентов, требующих надежного и стабильного соединения. Его выбор актуален при разработке и ремонте телекоммуникационного оборудования, радиоэлектронных устройств, систем мониторинга и передачи данных. Благодаря высокой устойчивости к температурным колебаниям и вибрациям, устройство подходит для использования в автомобильной, авиационной и промышленной электронике. При эксплуатации стоит учитывать максимальные параметры напряжения и частоты, а также правильно монтировать фланец на плате для обеспечения максимальной производительности и долговечности.
